激光切割机专用稳压器好处及用途

发布时间:2018-10-08 17:03   类型:解决方案   人浏览

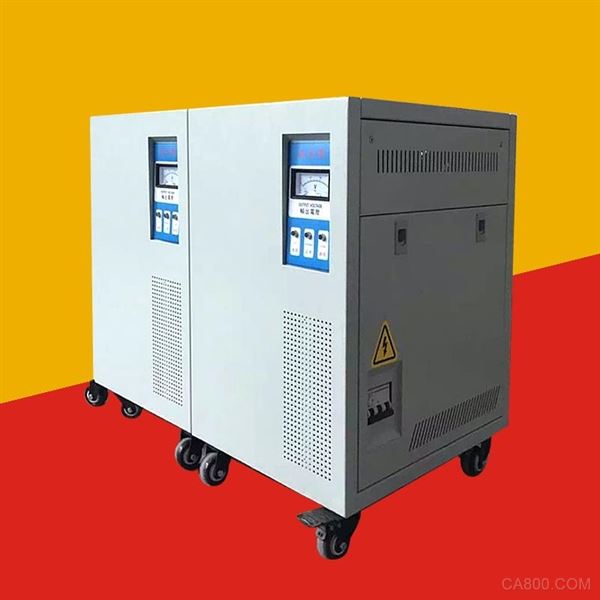

激光切割机专用稳压器

激光切割机专用稳压器,东莞激光切割机专用稳压器,大族激光机稳压器,宏山激光机稳压器稳压器的作用:
  激光切割机的使用过程中,稳压器起到很重要的作用,因为稳压器是一种能自动调整输出电压的供电电路或供电设备,其作用是将波动较大和达不到电器设备要求的电源电压稳定在它的设定值范围内,使各种电路或电器设备能在额定工作电压下正常工作。激光切割机必须配有稳压电源才能正常工作。




稳压器的检修:

  在日常的使用中,要检查稳压器工作状态,以防故障的发生。对于激光切割机的稳压电源检查,主要是查看变压器,看变压器的温升是否正常,有无过热、线圈变色等现象。碳刷的接触是否保持良好,监视输入、输出电压是否正常,有无过载现象等。为了进行更为严格的维护与保养,每三个月就要清除稳压器各部件的灰尘和污垢一次,检查链条传动系统工作是否正常,给链轮加油,调整链条的松紧程度,检查碳刷架是否有倾斜、卡死现象,如果发现应进行调整。

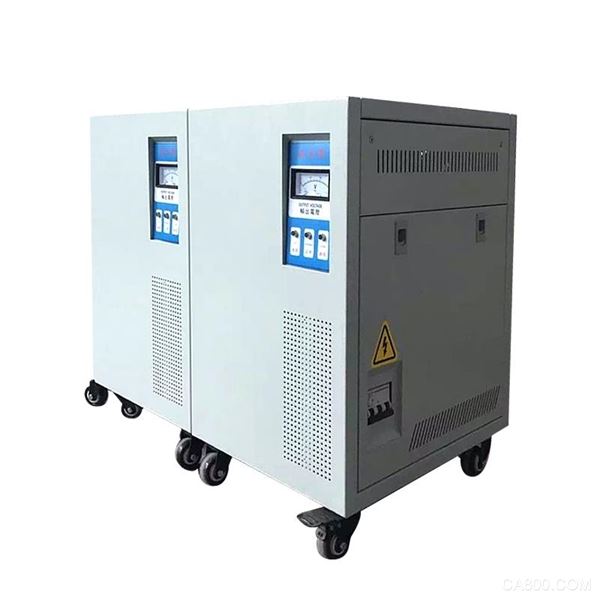

SBW系列稳压器,是与精密机械设备配套的专用智能型交流稳压设备。本公司依据十多年稳压器、变压器专业制造经验和技术,在综合比较、吸收市场上同类产品的优点,吸取了各类电子制造设备、CNC加工设备用户的意见,设计生产了此款新型产品。
  本系列产品由电子控制系统、伺服驱动、补偿单元、调压部件、输出单元等部分组成。电子控制系统采用高性能单片机集中控制,10 位A/D采样,显示、控制精密准确,运行稳定可靠。
  由于本系列产品采用嵌入式芯片控制技术,以伺服马达作为执行元件,因此具有结构紧凑、稳压范围宽、精度高、反应快、功能强、寿命长、维护简便等优点,广泛应用于机械加工、塑料、电子、精密测量、科研等行业。

产品特性:
  智能型无级调压方式,微电脑MCU 根据用户电压变化幅度和负载情况自动调整伺服马达,精确定位,平稳输出。调压部件采用一体式结构,由专用电源IC对伺服马达供电,大大减少了电网电压的波动的影响,同时也大大降低了故障率。
  无波型畸变,不会对CNC控制系统及自动化控制系统造成干扰或影响其可靠性。
  抗过载冲击能力强,可承受瞬时150%负载,而不会损坏稳压器及造成输出电压降低。
  三相分调设计,当电源输入不平衡或负载不平衡时,控制系统能够将每项输出调整到精度范围内。外形简洁明快、按钮、开关手柄均内沉于门板内,可有效避免电器元件的碰损,也避免了使用过程中的误操作。设有机械直接旁路转换开关,在旁路状态下,电源直接输出,并将稳压部分切除断电,实现真正意义上的旁路,在任何情况下均不影响设备可靠用电,同时避免了其它稳压器因采用间接旁路在变压器、输出接触器等电气零部件损坏时造成无法旁路或故障扩大化的情况。
  保护功能完善:过/欠压(可预置)、过载、短路、相序(可选)、失压保护。
  负载适应性好:能适应阻性、容性、感性等各种负载。
  整机模块化设计,线路简洁,维护保养及后续维修简单方便。
体积小,重量轻,结构紧凑。
技术参数:
容量范围 DBW 3~60KVA SBW 10~90KVA SBW 100~1600KVA
输入电压 220V±15% 380V±15% 380V ±15%
输出电压 220V 380V 380V
稳压精度 ±1~5 %(可设置)
频率 50Hz
响应时间 < 0.5s
效率 > 98%
波形失真 无附加波形畸变
抗电强度 2000V/60s < 10mA
绝缘电阻 > 5MΩ
环境温度 -10℃ ~ +40℃
相对湿度 < 90%

使用条件:
环境温度:-10℃~40℃
相对湿度:≤95%
海拨高度:不超过1000m
安装场所应无严重影响变压器绝缘的气体、蒸汽、化学性沉积、灰尘、污垢、及其它侵蚀性介质;
安装场所应无严重振动颠簸;
凡不符合上述规定的其它特殊使用条件,应由使用单位与我公司协商确定。


保证电网供电质量是激光切割设备正常运行的前提
激光切割设备对供电系统的电源稳定性有较高要求,如日本SNK公司的激光切割设备选配FANUC公司的CNC系统,其对电源的要求是:三相交流380 V±10%,50 Hz±1%,而且激光切割设备内部大都设计有过/欠压保护装置,一旦电网电压超差,机床将自动报警并同时处于保护状态。我国电网供电电压允许偏差为±10%,但实际上常超过这个标准,特别是在用电高峰期间,例如白天上班或下班前的一个小时左右以及晚上,往往超差较多,甚至达到±20%。使机床报警而无法进行正常工作,并对机床电源系统造成损坏。甚至导致有关参数数据的丢失等。这种现象,不论是在激光切割设备,还是在CNC加工中心或车削中心等机床设备上都曾发生过,而且出现频率较高,应引起重视。
建议在激光切割设备集中的车间配置具有自动补偿调节功能的交流稳压供电系统;单台激光切割设备可单独配置交流稳压器来解决。采取这些措施是重要而且必须的神力SBW系列大功率电力稳压器是采用国际先进的补偿技术设计制造的,具有容量大、效率高、使用维护方便、运行可靠的特点。可与任何性质负载相匹配。特别适用于邮电通讯、广播电视等无人值守的设备,亦可用于可控硅设备、数控机床、CT机、电梯、大型印刷机械及生产流水线等一切需要稳压的场合。
性能特性:
1、输入电压:三相380V±20~30%、单相220V±20~30%、频率47~60HZ
2、输出电压:三相380V、单相220V(可根据需要设定)
3、稳压精度:±1%~±5%可调 输出电压调节范围:±10V
4、不产生附加波形畸变,不产生相移
5、效率≥98%
6、响应时间<0.5S(相对输入线电压变动20V)
7、可用于任何性质负载(阻性、感性、容性)
8、可长期连续工作,且能承受短时的超负载
9、具备过压,过流等自动保护功能
10、工作环境:温度-10℃~+40℃,相对湿度<90%,环境整洁,通风良好
13、激光切割设备专用型根据用户需要在稳压输出端可加装不同类型的自耦变压器或隔离变压器,为 用户提供各种类型的稳定电压,满足不同型号机床需求
11、激光切割设备专用型:增设双延时机构(开机延时输出、过压延时关机,免除瞬间冲击)
15、激光切割设备专用型:增设自动开机功能(过压跳闸后,当市电恢复至稳压范围和市电停电后又重新来电,机器均自动开机)
12、激光切割设备专用型增设缺相保护功能
17、激光切割设备专用型根据用户需要可加装其它保护装置 稳压精度:1-5 %
稳压范围:304-456 V
额定功率:50 kVA
输出电流:75
输出电压:380 V .
