CK-GW06-E00与CODESYS TCP通信

发布时间:2023-09-15 来源:晨控智能技术有限公司 类型:基础知识 人浏览
分享到:
关键字:

CK-GW06-E00

导读:

CK-GW06-E00是一款支持标准工业通讯协议Modbus TCP的网关控制器,方便用户集成 到 PLC 等控制系统中。

CK-GW06-E00CODESYS TCP通信

CK-GW06-E00是一款支持标准工业通讯协议Modbus TCP的网关控制器,方便用户集成 到 PLC 等控制系统中。本控制器提供了网络 POE 供电和直流电源供电两种方式,确保用 户在使用无 POE 供电功能的交换机时可采用外接电源供电;系统还集成了六路读写接口, 用户可通过 POE 供电通信接口使用 Modbus TCP 协议对六路读写接口所连接的读卡器进行 相对独立的读写操作;为了满足用户在某些特殊场合需要采集一些特定数据或者控制一些 特定的设备,网关控制器提供了六个输入 IO 6 个输出 IO 提供现场相关设备的数据采集 和控制。

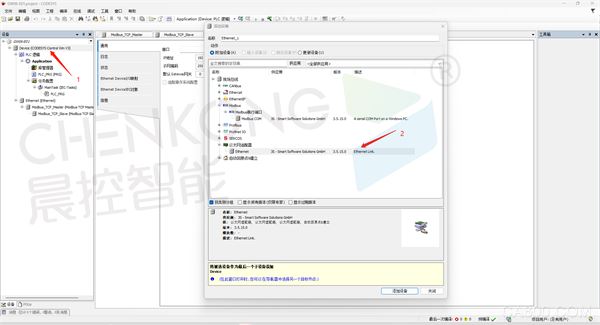

1.     在项目中添加设备,右键鼠标选择添加Ethernet。点击添加设备。选择Ethernet点击添加设备

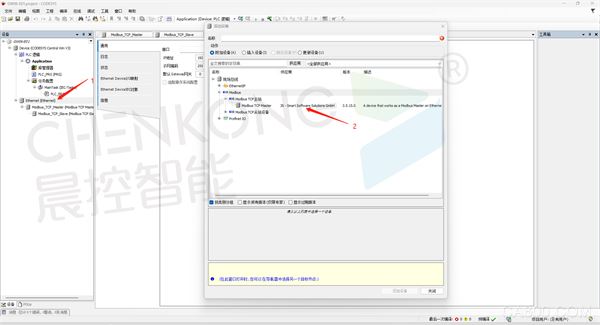

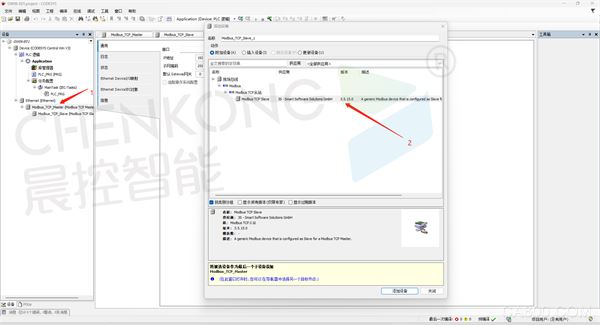

2.右键已添加的Ethernet,点击添加Modbus TCP主站。再次右键主站添加Modbus TCP从站

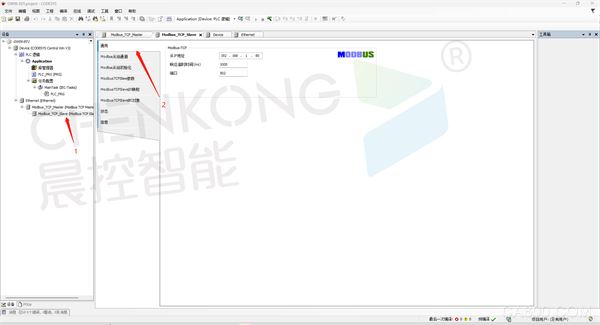

3.双击从站,点击通用修改IP和网关一致

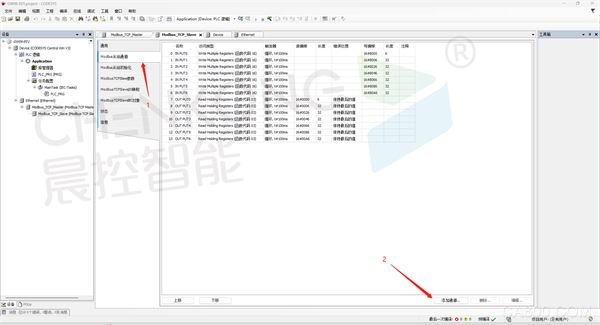

3.点击Modbus从站通道。选择添加通道进行配置

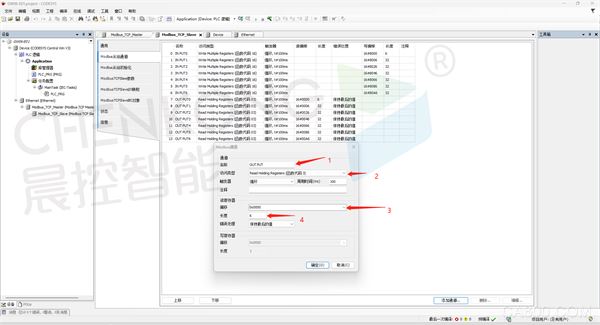

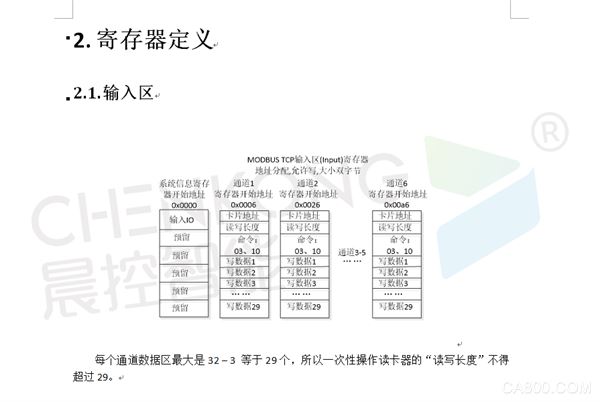

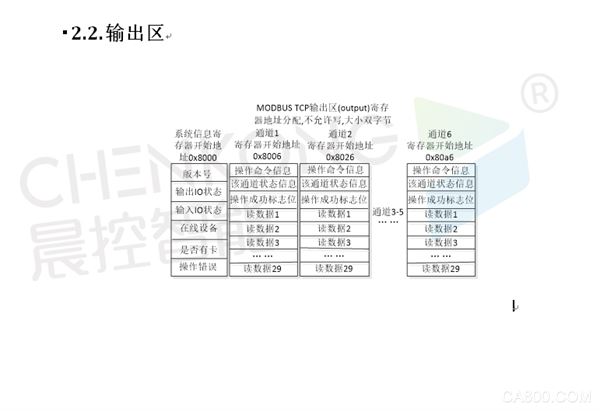

4.名称可按需求修改,函数代码03代表读、16代表写。偏移量对应网关寄存器定义,见下图。

5.I/O映射自动生成
