在我们使用CAD软件的过程中，我们常常需要导出图纸，并传给承建方看。但是有的时候，承建方使用天正打开时图纸时，发现部分图形不显示，这是怎么回事呢？本文将以中望CAD2024/2025专业版为例，为大家讲解CAD图纸在天正中显示不全的原因及其解决方法。
首先，此问题问题在于目前中望CAD2024/2025新添加的天正解析器功能默认保存版本都是T20V9，导致之前不管是哪个低版本的天正打开后都会缺失图形。
该情况多发生在有不同插件使用的环境下，比如有【中望CAD2024+探索者2024/景园/室内装修】等专业保存后，发送给【中望CAD2024+天正T20V7版本】，就会出现此问题。问题出现版本为中望CAD2024专业版sp1.4及之前版本，2025专业版1.1及之前版本。

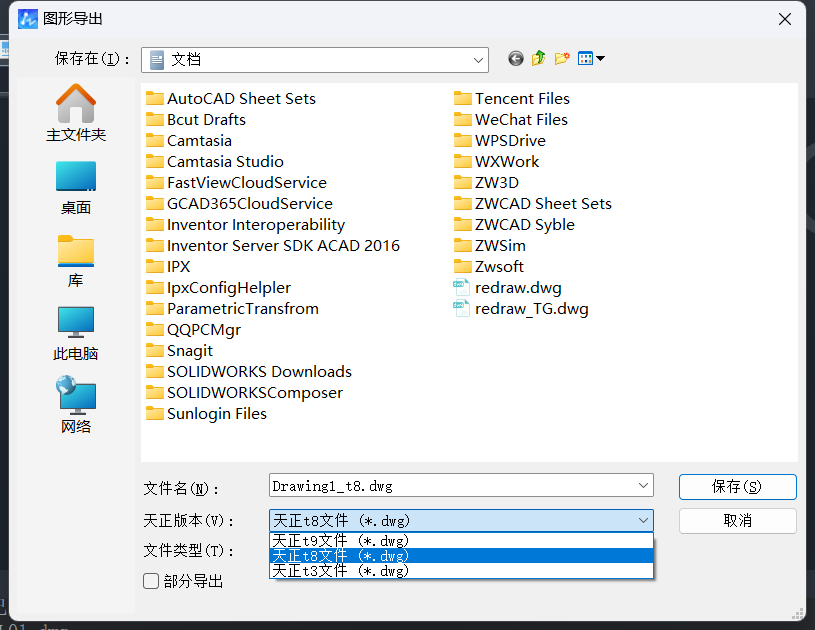

在碰到此情况时，使用平台命令【txdc】导出低版本天正图纸T8/T9版本，发送给其他天正插件的使用者即可解决。
按照上述步骤操作，我们就可以解决CAD图纸在天正中显示不全这个问题啦，以上就是本篇文章的全部内容，希望对你有所帮助。
