晨控CK-GW08网关与汇川H5U系列PLC配置EtherNet/IP通讯连接手册

发布时间:2025-04-16 来源:中国自动化网 类型:解决方案 人浏览
分享到:
关键字:

网关 晨控 汇川H5U系列PLC

导读:

CK-GW08系列是晨控为工业多通道需求研制的一款网关控制器,方便用户集成到PLC等控制系统中,系统集成了8路读写接口,并且支持大部分工业协议ModbusTCP、Profinet、EtherNet/IP、EtherCat以及自由协议TCP/IP等


CK-GW08系列是晨控为工业多通道需求研制的一款网关控制器,方便用户集成到PLC等控制系统中系统集成了8路读写接口,并且支持大部分工业协议ModbusTCP、Profinet、EtherNet/IPEtherCat以及自由协议TCP/IP等




本期主题:围绕CK-GW08系列产品的EtherNet/IP通讯协议与汇川PLC进行通讯配置说明。

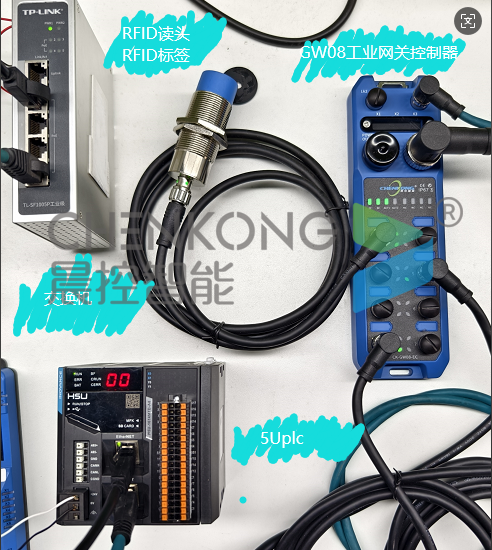

0、准备阶段

编程软件:AutoShop

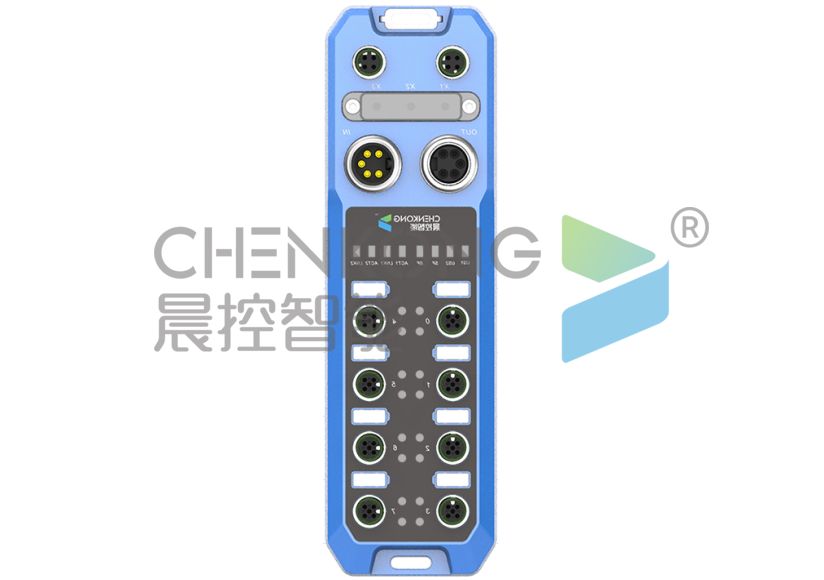

多通道网关控制器CK-GW08-EIP

工业RFID读写器:CK-FR03-A01

PLC:汇川H5U

通讯协议:EtherNet/IP

连接方式:以太网

1、添加EDS设备文件

l 右侧工具箱中右键EtherNet/IP Devices,导入设备XML

l 选择设备EDS文件,确定导入

l 重启软件完成导入

2、添加设备

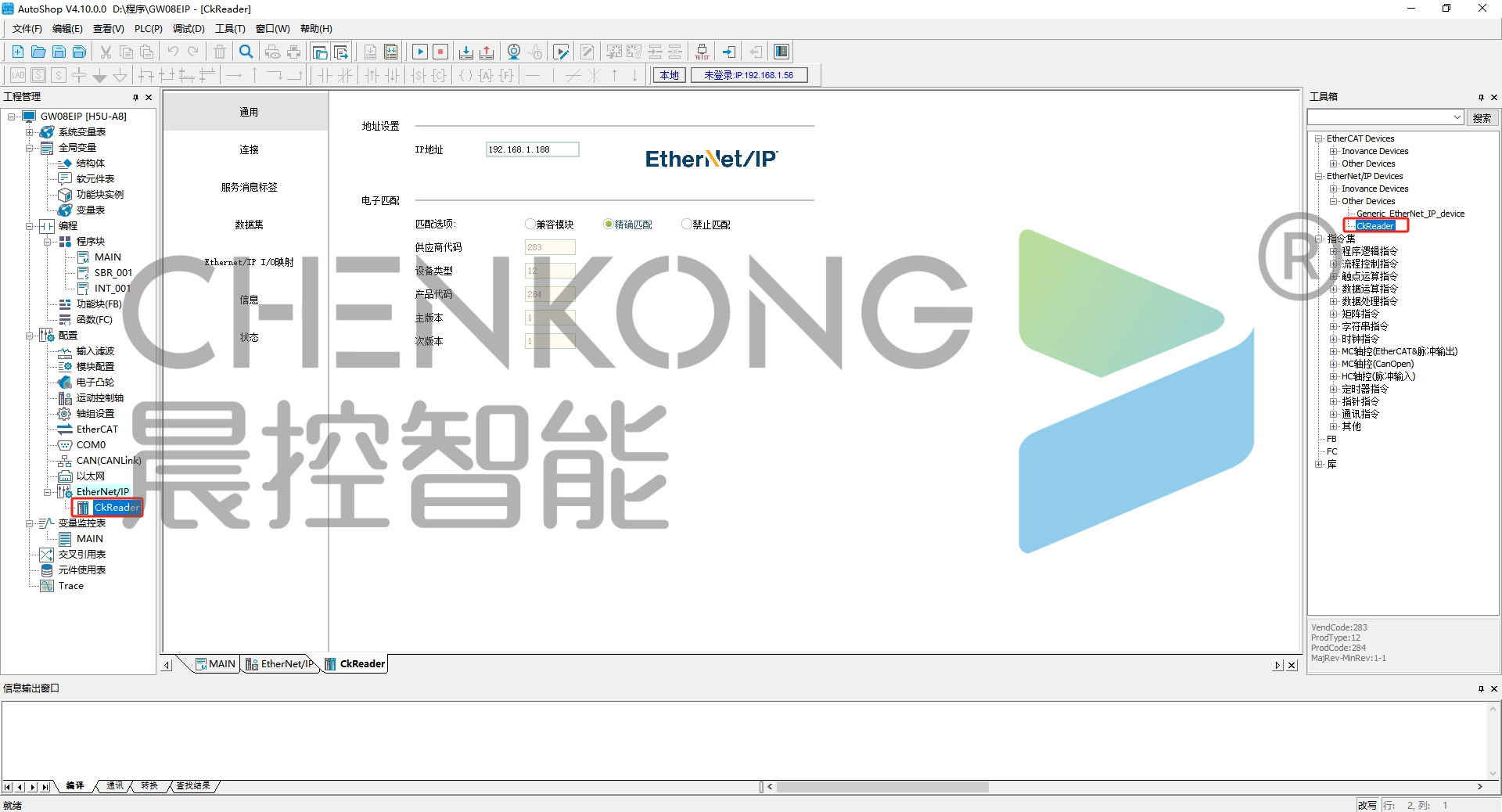

l 双击添加新加入的设备文件

点击进去添加设备,填写设备IP


3、设置映射

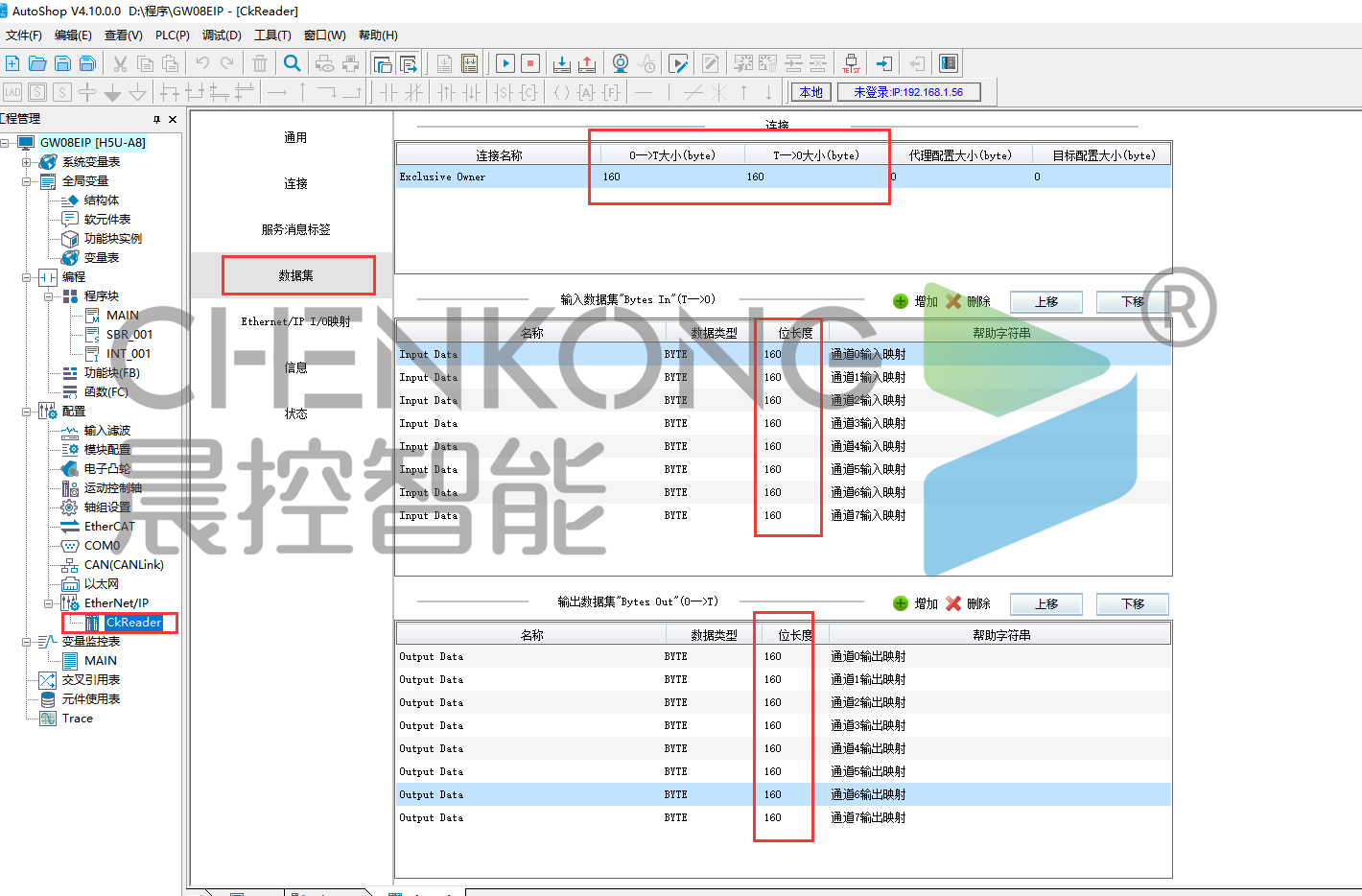

l 打开设备数据集

输入输出数据集各设置8个160位长度的BYTE映射

(分别对应8个通道的输入输出映射)




4、完成连接

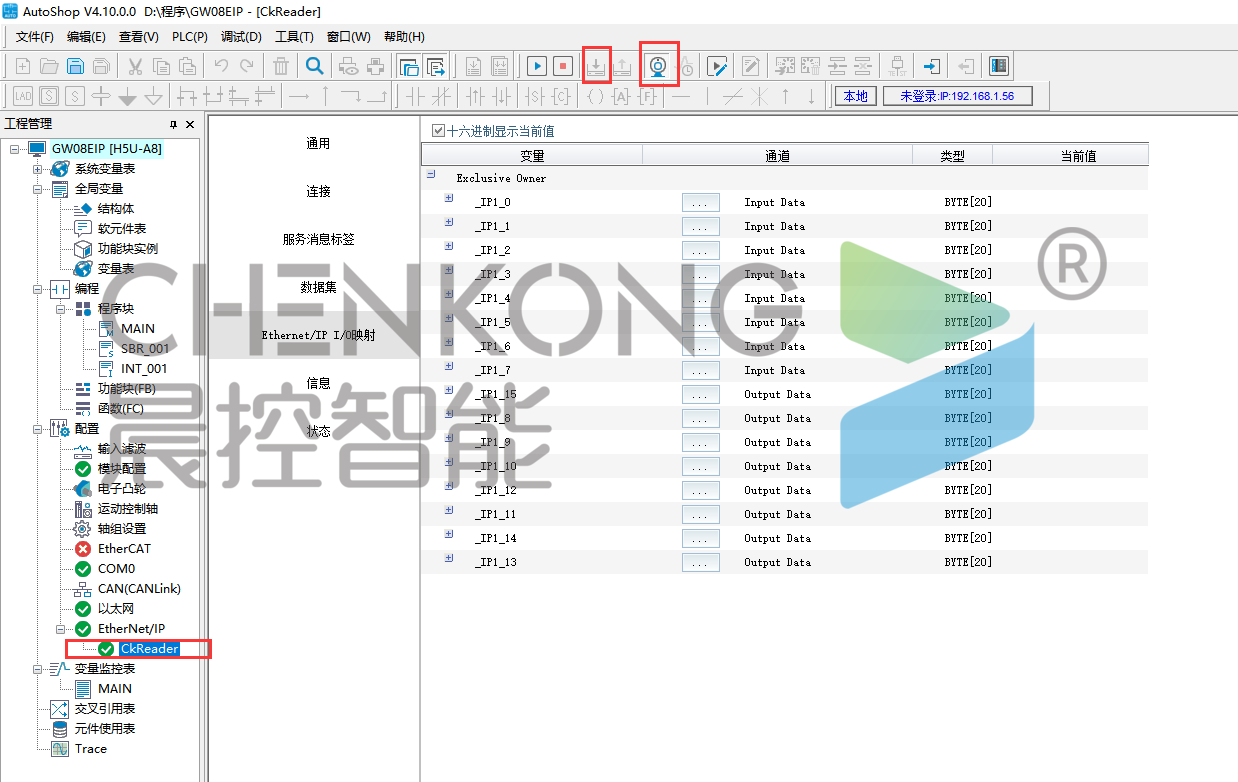

将连接配置下载进plc

l 完成连接



5、功能块说明

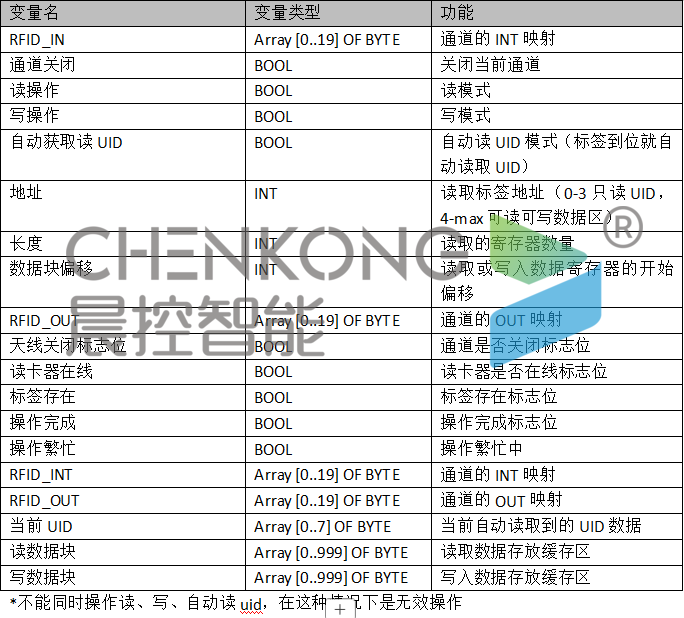

1)功能块引脚说明





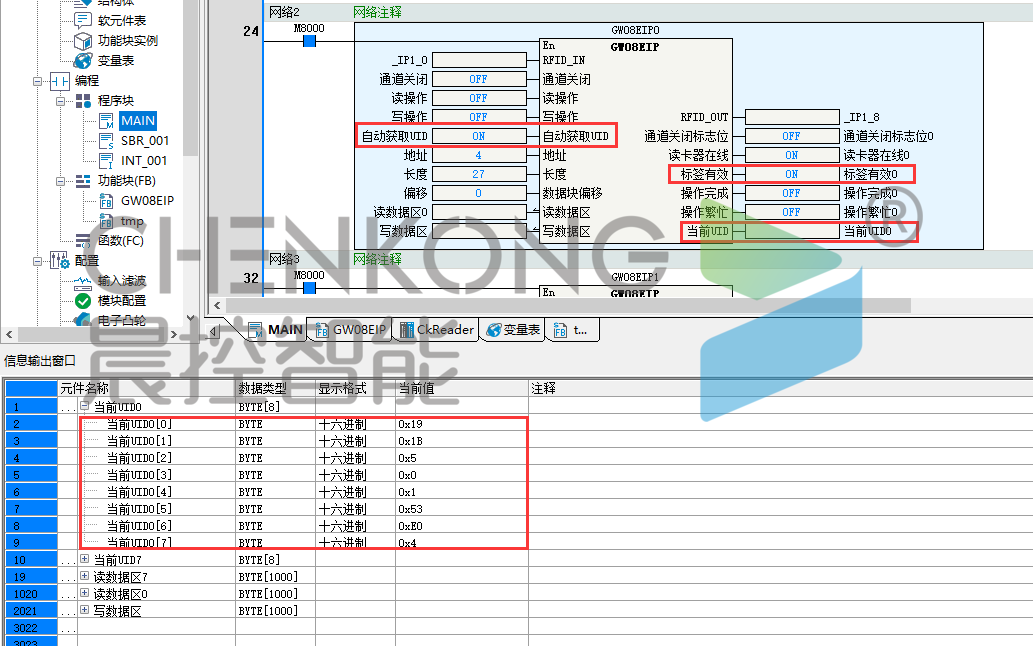

(2)自动读取uid:

置位自动读取uid

在有标签在位时,将标签uid传输到当前uid中



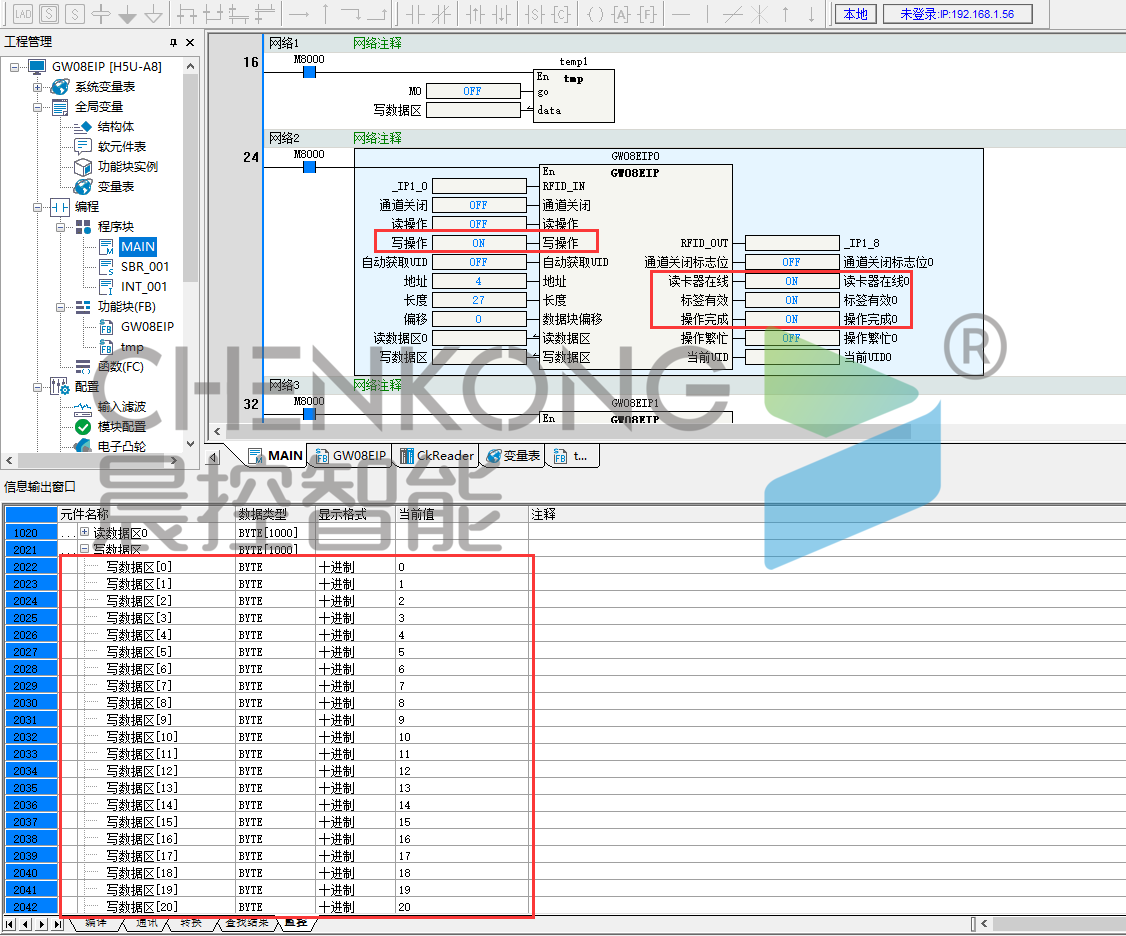

(3)写操作

l 将需要写入数据缓存写在写数据区里

l 触发置位写操作,等待操作完成即写入完成



4)读取数据操作

l 触发置位读操作

等待操作完成置1,即可读取完成

l 读取的数据缓存在读数据区中
