产品概述

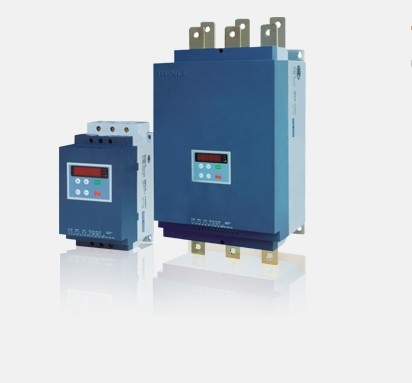

JJR1000系列软起动器适用于交流50HZ,380V、690V,5.5～600KW各种负载的鼠笼型电动机，广泛应用于火力发电、水电、输配电设备、冶金、化工、矿山、建筑等多个行业领域

独特功能

智能化数字式、单片机控制

先进的软起动方式：

a．电压控制型

b．限流控制型

内置短路保护和过载保护

绿色单元控制

人机对话功能

内置RS485接口(用于显示板外引)

延时起动功能．显示运行电流

故障自诊断

自然风冷，节省空间

起动方式

限流型：限制起动电流、降低起动压降．任意调整．键盘设定。

电压斜坡型：对电动机提供了平滑的渐进的起动过程，减少起动电流对电网的冲击，降低设备的振动和噪声，延长了机械传动的寿命。

停车方式

自由停车；

软停车；

控制方式

输入：无源开关信号

系统控制功能

智能化：所有输出输入控制点为可编程接点．内置各种负载智能化程序．研判拖动系统运行工况。

内设微机接口(RS485)．可以外接LED显示板。

自带LED显示和操作键盘实现人机对话．设置各种参数和编程等。

以保证设备检修人员安全．具备键盘控制远方控制切换功能。

延时继电器功能．延时继电器输出接点I常开。

故障输出继电器，如果系统出故障此继电器动作，故障解除自复位。

启控旁路接触器输出继电器．当起动过程完成．此继电器动作。

延时起动功能．可设定0～240S的延时起动．且有倒计时显示(两线控制方式有效)。

能配合系统实现一台软起动拖动多台电动机。

系统保护功能

过负荷保护：如电动机过负荷．先报警后停车。

断相保护：电动机断相报警并停车。

维护功能

故障自诊断(短路、过电压、单相接地、电机过载、断相、堵转．加上智能程序可研判报动系统工况)。

故障显示与继电器接点输出。

模块化组合设计。根据故障显示内容，5分钟排除故障。

结构特点

自然风冷对开关柜不需加机械排风，对电器布置无特殊要求。

接线方式

模块型JJR1005～JJR1600为上进线下出线。

综合型JJRl005S～JJRl055S为挂箱式，下进线下出线。

综合型JJRl075S～JJR1600S为柜式。
