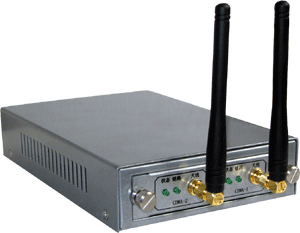

HT-2C无线路由器技术参考手册

为了满足各行业（如金融、彩票、交通、环保、电力、石油、煤炭、自来水、物流、安防等）的数据通信应用需求，合力万通公司开发了基于32位嵌入式平台的HT系列无线路由器。通过安装不同的无线模块和软件，HT系列无线路由器可以支持CDMA 2000　1X和GPRS

一、   基本功能

• 支持CDMA 2000 1X
• 支持互联网、虚拟专用拨号数据网 （VPDN）
• 支持自动获得/指定PPP上线IP地址、DNS地址
• 支持PAP、CHAP、MS-CHAP多种PPP验证机制
• 支持MPPE、MPPC协议
• 数据终端支持永远在线、按需拨号、短信激活、拨号激活多种上网方式
• 支持在线检测与断线自动重拨
• 支持PPP LCP　保活机制
• 支持ICMP报文检测保活机制
• 支持NAT、Routing Mode 工作方式
• 支持DHCP服务
• 支持CDMA网络时间同步、网络时间同步
• 支持以太网接口或RS-232/485网络接口
• 支持路由器状态查询等二次开发接口
• 支持WEB页面配置、串口配置、Telnet配置、CLI配置
• 支持远程配置、配置文件导入导出
• 支持本地/远程升级
• 支持动态域名自动注册

二、   增强功能

• 内嵌L2TP VPN
• 内嵌PPTP VPN
• 内嵌IPSec VPN
• 内嵌PPPoE　Server功能
• 支持PPP链路的压缩传输（predictor）
• 支持DMZ主机功能
• 支持端口映射功能
• 支持支IP包过滤等
• 支持双路无线通道扩展
• 支持双UIM卡捆绑PPP功能

三、   技术参数：

• 无线参数

CDMA2000 1X： 频率范围： 接收869 ～ 894MHz，发送824 ～                   849MHz

                数据速率（最大）：上下行153.6Kbps。

        支持协议： IS-95A/B，IS-98A，IS-126，IS-637A，                     IS-683，IS-707A，IS-2000

• 通讯接口

以太网接口：10M/100M自适应，接插件为RJ45

串行通信口：2400Kbps——115200 Kbps，N-8-1方式，接插件为DB9孔

天线接口：50Ω/SMA阴头；可外接50Ω增强天线

UIM/SIM卡：抽屉式式卡座，3V，6触点

• 工作电源

        直流单孔插座，12V输入；外置220V转12V电源配适器。

• 整机功耗

最大功耗：3.5W；

• 机壳尺寸

长×宽×高＝180mm×120mm×35mm

• 重量

500克

• 环境温度

工作温度：－25℃～60℃

存储温度：－40℃～80℃

环境湿度：小于90％

四、 HT系列无线路由器应用

• 邮政网点无线联网
• 银行自动柜员机图像监控
• 银行网络终端无线联网
• 自动缴费机无线联网
• 银行信息查询机无线联网
• 银行远程办公接入
• 煤矿瓦斯监控信息无线联网
• 环保监测站数据采集
• 输油管线监测数据采集
• 油井钻井数据采集
• 油井防盗监控传输
• 内河船舶无线联网
• 供水、供热泵站数据采集
• 交通路况监控视频监控
• 消防车辆现场无线监控
• 地震监测站无线联网
• 车辆定位调度

五、HT系列无线路由器常用组网图

方案说明：

1、HT-2C是我公司的CDMA路由器，支持两路CDMA无线路由，支持标准IPSec VPN，可以和思科、联想网御等大多数品牌的防火墙互通。

2、HT-2C的应用环境为联通的VPDN专网环境。

3、数据中心接入路由器必须是Cisco系列路由器，HT-2C通过和Cisco系列路由器互通可实现将两路PPP链路合并为一路PPP，从而实现PPP链路带宽的扩展。

4、HT-2C通过联通VPDN专网与接入路由器建立PPP链路，然后再与防火墙建立IPSec VPN，采用“隧道模式”建立。在IPSec VPN方式下，安全性有所提高，但是通道的传输速度会有略微的影响。

5、AAA认证服务器为CDMA路由器的接入提供关键性的服务，主要完成用户授权，呼叫授权和安全认证等功能。由于是关键性设备，AAA认证服务器采用双机互为备份的方式。
