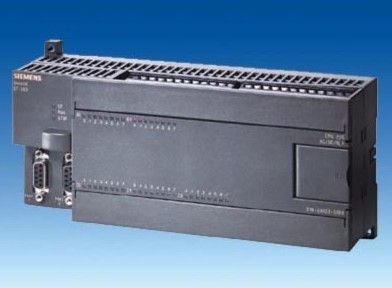

6ES7216-2AD23-0XB8        CPU226 DC/DC/DC,24输入/16输出



产品价格：电议



产品概述：

产品描述
SIMATIC S7-200，CPU 226紧凑型单元，DC 电源，24 DI DC/16 DO DC，16/24 KB代码/10 KB数据，2个PPI/自由端口
产品生命周期
准许供货 产品停产阶段 产品取消 产品停止供货
2004-07-19 2013-10-01

6ES7214-1AD23-0XB8 CPU224 DC/DC/DC,14输入/10输出
6ES7214-1BD23-0XB8 CPU224 继电器输出,14输入/10输出
6ES7214-2AD23-0XB8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AOq
6ES7214-2BD23-0XB8 CPU224XP 继电器输出,14DI/10DO,2AI/1AO
6ES7216-2AD23-0XB8 CPU226 DC/DC/DC,24输入/16输出
6ES7216-2BD23-0XB8 CPU226 继电器输出,24输入/16输出

6ES7216-2AD23-0XB8        CPU226 DC/DC/DC,24输入/16输出

联系人：钟华安

电话：021-61551358

企业QQ：82634354

传真：021-37717596

工作QQ：82634354

手机：18516117965

我司只销售西门子原装正品，享受西门子官方免费一年保修（部分产品可换新）

上海腾希电气技术有限公司在经营活动中精益求精 ，具备如下业务优势：
上海腾希长期低价销售西门子PLC ,200 ，300 ，400 ，1200 ，西门子PLC附件，西门子电机  ，西门子人机界面 ，西门子变频器，西门子数控伺服 ，西门子总线电缆现货供应 ，欢迎来电咨询系列产品 ，折扣低 ，货期准时 ，并且备有大量库存 ，长期有效。
西门子数控伺服系统：802C S、802D SL、810D DE、820D SL、840C CE、840D DE、840D SL、840Di SL、S120数控 系 统、数 控 伺 服 驱 动 模 块 、控制模 块、电 源模 块、备 品 备 件 等。





6ES7216-2AD23-0XB8        CPU226 DC/DC/DC,24输入/16输出

CPU 226 装配有：

  • 集成式 2 V 编码器/负载电源:
    用于直接连接传感器和编码器。 具有 400 mA 输出电流，它也可用作负载电源。
  • 2种型号：
    带多种电源和控制电压
  • 内置数字量输入/输出：
    24个输入和 16 个输出。
  • 2 个通讯接口:
    可选
    • 作为 PPI接口，用于编程功能、HMI 功能（TD 200、OP），S7-200 内部 CPU / CPU 通信（9.6/19.2/187.5 kbps），或作为 MPI从站，用于和 MPI 主站（S7-300 / -400、OP、TD、按钮板）进行数据交换。
    • 用户可编程接口（FreePort），带中断能力，用于和非西门子设备进行串行数据交换，例如在 ASCII 协议下、波特率为 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s时，可将 PC / PPI 电缆用作为 RS 232/ RS 485 适配器。
  • 扩展总线：
    连接扩展模块 (只能使用 22x 系列的扩展模块)。
  • 中断输入：
    对过程信号的上升沿或下降沿作出极高速响应
  • 高速计数器：
    6 个高速计数器(30 kHz), 可通过参数设置使能和复位输入，具有2个单独的输入端，可同时用作增/减计数器；或者可以连接2个具有90°相差脉冲列(4x20 kHz)的增量编码器。
  • 通过数字量和模拟量扩展模块进行无故障扩展(扩展模块，选件)。
  • 仿真器（可选）：
    用于集成输入的仿真和用户程序的检验。
  • 模拟电位计:
    2 个模拟电位计，可在日常工作中用作一个设定值计数器，例如设定时间。
  • 脉冲输出：
    2 个高频脉冲输出（最大 20 kHz）；用于定位任务及通过电源电路控制调频电机和步进电机。
  • 实时时钟：
    例如用于给报文加时间标记、纪录机器运行时间或用于基于时间的过程控制。
  • EEPROM 子模块(选件):
    用于保存完整的 STEP 7-Micro/WIN 用户程序及其它文档。
    用于支持数据记录功能和配方管理。
    允许快速修改程序(即使没有编程器)和其它程序归档。
  • 通过电池提供长时间后备：
    可将存储时间提高到200天。无电池模块时，用户数据（如存储器位状态、数据块、定时器和计数器）通过内部的超级电容进行保护,大约 5 天。可以永久保存用户程序(免维护)。电池模块插入存储器子模块插槽中。

设备种类

种类

电源电压

输入电压

输出电压

输出电流

  • 直流输出

24 V DC

24 V DC

24 V DC

0.75 A, 晶体管

  • 继电器输出

85 … 264 V AC

24 V DC

24 V DC,
24 … 230 V AC

2 A,继电器






  • 广泛的指令集:
    有大量的
    • 基本运算 如二进制逻辑运算、结果赋值、存储、计数、产生时间、装载、传输、比较、移位、循环移位、产生补码、调用子程序（带局部变量）
    • 集成通讯指令 （如 S7-200 通讯（读网络（NETR），写网络（NETW）或自由口（发送XMT，接收RCV）
    • 用户友好的功能 如脉冲持续时间调制、脉冲序列功能、算法功能、浮点算法、PID 闭环控制、跳转功能、循环功能和代码转换都使编程任务得以简化。
  • 计数:
    用户友好的计数功能配以集成的计数器和高速计数器指令给用户开辟了新的应用领域
  • 中断处理:
    • 边沿触发中断（由过程信号的上升沿或下降沿触发）允许对过程中断作出极快的响应。
    • 时间控制型中断可以以 1 ms 为增量设置范围从 1 ms 至 255 ms。
    • 当达到设定值或计数器方向改变时，可触发计数器中断。
    • 通讯中断使得能迅速方便地与周围的设备如打印机或条码阅读器交换信息
  • 输入/输出的直接询问和驱动:
    也可以对输入和输出进行扫描以及独立于循环周期而直接进行设置。控制器能迅速地对过程事件作出响应（例如，当发生中断时，直接复位输出）。
  • 口令保护:
    3 级口令保护的概念有效地保证了用户专有技术的安全。对于访问用户程序，有以下几种保护方案:
    • 完全访问:程序可以随便改动。
    • 只读：未经授权不能修改程序。可以进行测试、设置系统参数和拷贝程序。
    • 完全保护：未经授权不能修改、读出和复制程序。可进行参数设置。
  • 测试和诊断功能：
    用户友好的功能支持测试和诊断：使用可定义的循环次数执行和分析整个程序。最多大 124 个循环内的内部参数，如位存储器、定时器或计数器同时记录下来。
  • 测试和诊断运行过程中对输入和输出进行“强制”：
    可不在循环周期内独立设置输入和输出，例如可以检测用户程序。
  • 在线运行编辑：
    在运行模式下，可以编辑程序，并通过点击鼠标将修改的程序装入CPU中，而不需要中断当前程序的执行。
  • 提供诸如其它SIN、COS、TAN、LN、EXP算术模块
  • 数据纪录：
    时间控制或事件控制的数据记录保存在EEPROM存储子模板中，例如性能数据、统计数据、故障报文，可选择地加入时间标签。可以使用 STEP 7-Micro/WIN 中的 S7 Explorer 随时传送纪录文件。
  • 配方管理:
    在 STEP 7-Micro/WIN 项目中定义并下载配方。为了更好地使用存储器，配方存储在 EEPROM 存储器子模块中。可以在线修改和更新配方。
编程

STEP 7-Micro/WIN32 V4 可以对所有 S7-200 CPU 进行编程.

注意:

不能使用 STEP 7-Micro/DOS 对 CPU 226 进行编程。如果通过PG/PC的串口进行编程，则额外需要PC/PPI电缆。当使用STEP 7 Micro/Win V4编程时，可以通过SIMATIC CP 5511 或 CP 5611进行编程，以及通过编程器的MPI接口编程。此时最高传输速率为187.5 kbps。

6ES7216-2AD23-0XB8        CPU226 DC/DC/DC,24输入/16输出

6ES7 216-2AD23-0XB0

6ES7 216-2BD23-0XB0

电源电压







额定值







  • 24 V DC

√




  • 允许范围，下限 (DC)

20.4 V




  • 允许范围，上限 (DC)

28.8 V




  • 120 V AC



√

  • 230 V AC



√

  • 允许范围，下限 (AC)



85 V

  • 允许范围，上限 (AC)



264 V

  • 允许频率范围，下限



47 Hz

  • 允许频率范围，上限



63 Hz

负载电压 L+







  • 额定值(DC)

24 V

24 V

  • 允许范围，下限 (DC)

20.4 V

5 V

  • 允许范围，上限 (DC)

28.8 V

30 V

负载电压L1







  • 额定值(AC)



100 V；100 - 230 VAC

  • 允许范围，下限 (AC)



5 V

  • 允许范围，上限(AC)



250 V

  • 允许频率范围，下限



47 Hz

  • 允许频率范围，上限



63 Hz

电流消耗







突波电流，最大

28.8 V 时 10 A

264 V 时 20 A

从电源L+ 供电，最大

1 050 mA；150 至 1050 mA 输出电流，扩展模块 (DC 5 V) 1000 mA




从电源L1供电，最大




320 mA; 40 - 160 mA (240 V); 80 - 320 mA (120 V); 扩展模块输出电流 (5 VDC) 1000 mA

后备电池







电池选件







  • 后备时间，最大

100 小时；（40 ℃ 时，最短 70 小时）；带有可选电池模块时，200 天（典型值）

100 小时；（40 ℃ 时，最短 70 小时）；带有可选电池模块时，200 天（典型值）

存储器







存储类型







存储模块数量(选件)

1，可插入存储模块，内容存储在内置的EEPROM中，此外还可以存储配方、数据记录和其他文件。

1，可插入存储模块，内容存储在内置的EEPROM中，此外还可以存储配方、数据记录和其他文件。

数据和程序存储器







  • 数据存储器，最大

10 KB

10 KB

  • 程序存储器，最大

24 Kibyte；16 KB，有源运行时编辑

24 Kibyte；16 KB，有源运行时编辑

后备







  • 提供

√；程序：集成 EEPROM 上的整个程序免维护，可通过 CPU 编程；数据：集成 EEPROM 上从编程器/PC 加载的整个 DB 1 免维护，RAM 中 DB 1 的电流值，通过高性能电容器，非易失性内存位、计时器、计数器等免维护；可选电池，用于长期缓冲

√；程序：集成 EEPROM 上的整个程序免维护，可通过 CPU 编程；数据：集成 EEPROM 上从编程器/PC 加载的整个 DB 1 免维护，RAM 中 DB 1 的电流值，通过高性能电容器，非易失性内存位、计时器、计数器等免维护；可选电池，用于长期缓冲

CPU/处理时间







位指令，最大

0.22 μs

0.22 μs

定时器/计数器及其保持性







S7 计数器







  • 数量

256

256

  • 其中通过电池可保持






    • 可调节

可以；通过高能电容或电池

可以；通过高能电容或电池

    • 下限

1

1

    • 上限

256

256

  • 计数范围






    • 下限

0

0

    • 上限

32 767

32 767

S7 定时器







  • 数量

256

256

  • 其中通过电池可保持






    • 可调节

可以；通过高能电容或电池

可以；通过高能电容或电池

    • 上限

64

64

  • 时间范围






    • 下限

1 ms

1 ms

    • 上限

54 分钟；4 个定时器：1 ms 至 30 s；16 个定时器：10 ms 至 5 分钟；236 个定时器：100 ms 至 54 分钟

54 分钟；4 个定时器：1 ms 至 30 s；16 个定时器：10 ms 至 5 分钟；236 个定时器：100 ms 至 54 分钟

数据区及其保持性







标志







  • 数量，最大

32 字节

32 字节

  • 可保持

√；M 0.0 至 M 31.7

√；M 0.0 至 M 31.7

  • 其中通过电池可保持

0 至 255，通过高性能电容或电池，可调

0 至 255，通过高性能电容或电池，可调

  • 其中不通过电池可保持

0 至 112 （EEPROM中），可调

0 至 112 （EEPROM中），可调

硬件配置







可连接的编程器／PC

SIMATIC PG/PC，标准 PC

SIMATIC PG/PC，标准 PC

扩展设备，最大

7；只能使用 S7-22x 系列的扩展模块。由于受输出电流的限制，扩展模块的使用可能会受限制。

7；只能使用 S7-22x 系列的扩展模块。由于受输出电流的限制，扩展模块的使用可能会受限制。

分布式 I/O 的扩展







  • 模拟量输入/输出，最大

35；最多28个输入和7个输出(EM)或最多0个输入和14个输出(EM)

35；最多28个输入和7个输出(EM)或最多0个输入和14个输出(EM)

  • 数字量输入/输出，最大

148；最多128个数入和120个数出(CPU+EM)

148；最多128个数入和120个数出(CPU+EM)

  • AS-Interface 输入/输出，最大

62；AS-Interface A/B 从站(CP 243-2)

62；AS-Interface A/B 从站(CP 243-2)

连接点







插入式 I/O 端子

√

√

第1接口







接口类型

内置 RS 485 接口

内置 RS 485 接口

物理

RS485

RS485

功能性







  • MPI

√；作为 MPI 从站，用于与 MPI 主站（S7-300/S7-400 CPU、操作员面板、文本显示屏、按钮式面板）交换数据；可在 MPI 网络中进行 S7-200 内部 CPU/CPU 通讯，但受某些限制；传输速率：19.2/187.5 kbit/s

√；作为 MPI 从站，用于与 MPI 主站（S7-300/S7-400 CPU、操作员面板、文本显示屏、按钮式面板）交换数据；可在 MPI 网络中进行 S7-200 内部 CPU/CPU 通讯，但受某些限制；传输速率：19.2/187.5 kbit/s

  • PPI

√；具有用于编程功能的 PPI 协议，HMI 功能（TD 200、操作员面板），S7-200 内部 CPU/CPU 通讯，传输速率 9.6/19.2/187.5 kbit/s

√；具有用于编程功能的 PPI 协议，HMI 功能（TD 200、操作员面板），S7-200 内部 CPU/CPU 通讯，传输速率 9.6/19.2/187.5 kbit/s

  • 串行数据交换

√；作为带中断能力的自由编程口，可以与第三方设备采用 ASCII 协议进行串行数据交换，传输速率：1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbit/s；也可将 PC/PPI 电缆用作 RS232/RS485 转换器

√；作为带中断能力的自由编程口，可以与第三方设备采用 ASCII 协议进行串行数据交换，传输速率：1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbit/s；也可将 PC/PPI 电缆用作 RS232/RS485 转换器

MPI







  • 最大传输速率

187.5 kbit/s

187.5 kbit/s

  • 最小传输率

19.2 kbit/s

19.2 kbit/s

第2接口







接口类型

内置 RS 485 接口

内置 RS 485 接口

物理

RS485

RS485

功能性







  • MPI

√；作为 MPI 从站，用于与 MPI 主站（S7-300/S7-400 CPU、操作员面板、文本显示屏、按钮式面板）交换数据；可在 MPI 网络中进行 S7-200 内部 CPU/CPU 通讯，但受某些限制；传输速率：19.2/187.5 kbit/s

√；作为 MPI 从站，用于与 MPI 主站（S7-300/S7-400 CPU、操作员面板、文本显示屏、按钮式面板）交换数据；可在 MPI 网络中进行 S7-200 内部 CPU/CPU 通讯，但受某些限制；传输速率：19.2/187.5 kbit/s

  • PPI

√；具有用于编程功能的 PPI 协议，HMI 功能（TD 200、操作员面板），S7-200 内部 CPU/CPU 通讯，传输速率 9.6/19.2/187.5 kbit/s

√；具有用于编程功能的 PPI 协议，HMI 功能（TD 200、操作员面板），S7-200 内部 CPU/CPU 通讯，传输速率 9.6/19.2/187.5 kbit/s

  • 串行数据交换

√；作为带中断能力的自由编程口，可以与第三方设备采用 ASCII 协议进行串行数据交换，传输速率：1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbit/s；也可将 PC/PPI 电缆用作 RS232/RS485 转换器

√；作为带中断能力的自由编程口，可以与第三方设备采用 ASCII 协议进行串行数据交换，传输速率：1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbit/s；也可将 PC/PPI 电缆用作 RS232/RS485 转换器

MPI







  • 最大传输速率

187.5 kbit/s

187.5 kbit/s

  • 传输速率，最小

19.2 kbit/s

19.2 kbit/s

CPU/编程







编程语言







  • LAD

√

√

  • CSF

√

√

  • STL

√

√

操作栈

位逻辑指令，比较指令，定时器指令，计数器指令，时钟指令，传送指令，表格指令，逻辑指令，移位和循环移位指令，转换指令，程序控制指令，中断和通讯指令，逻辑堆栈指令，整数运算指令，浮点数运算指令，数字功能。

位逻辑指令，比较指令，定时器指令，计数器指令，时钟指令，传送指令，表格指令，逻辑指令，移位和循环移位指令，转换指令，程序控制指令，中断和通讯指令，逻辑堆栈指令，整数运算指令，浮点数运算指令，数字功能。

用户程序保护/密码保护

√;3 级保护

√;3 级保护

程序处理

自由循环(OB 1)，中断驱动，时间驱动 (1 至 255 ms)

自由循环(OB 1)，中断驱动，时间驱动 (1 至 255 ms)

程序组织

1 OB, 1 DB, 1 SDB 子程序(带/不带参数传送(形式参数))

1 OB, 1 DB, 1 SDB 子程序(带/不带参数传送(形式参数))

子程序数量，最多

64

64

数字量输入
