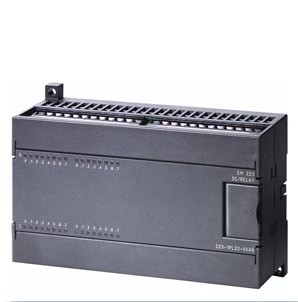

6ES7223-1BL22-0XA8         EM223 16入/16出 24VDC

产品价格：电议

产品概述：

更多图片 备件查询 产品描述 SIMATIC S7-200，数字量I/OEM 223，仅用于S7-22X CPU，16DI 24V DC，漏/源，16DO 24V DC，0.75A/点 产品生命周期 准许供货 产品停产阶段 产品取消 产品停止供货 2001-12-01 2013-10-01 6ES7 222-1HD22-0XA0 EM222 4出 继电器 干触点 6ES7223-1BF22-0XA8 EM223 4入/4出 24VDC，开关量 6ES7223-1HF22-0XA8 EM223 4入 24VDC/4出 继电器 6ES7223-1BH22-0XA8 EM223 8入/8出 24VDC，开关量 6ES7 223-1PH22-0XA8 EM223 8入 24VDC/8出 继电器 6ES7223-1BL22-0XA8 EM223 16入/16出 24VDC，开关量 6ES7223-1PL22-0XA8 EM223 16入 24VDC/16出 继电器 6ES7223-1BM22-0XA8 EM223 32入/32出 24VDC，开关量 6ES7223-1PM22-0XA8 EM223 32入 24VDC/32出 继电器 6ES7231-0HC22-0XA8 EM231 4入*12位精度，模拟量 6ES7231-7PB22-0XA8 EM231 2入*热电阻，模拟量PT10000(RTD)

数字量输入/输出模块支持：

• 连接控制系统的数字量过程信号
• 向过程控制系统输出数字量控制信号

数字量输入/输出模块转换

• 来自过程的外部数字信号电平转换成S7-200内部信号电平
• 将S7-200的内部信号电平转换成过程所要求的外部信号电平。
• 为CPU的本机I/O提供更多的数字量输入/输出

信号模块是 SIMATIC S7-200 与过程相连的接口。
大量不同的数字量和模拟量模块可精确提供每种任务所需的输入/输出。
数字量和模拟量模块在通道数目、电压和电流范围、隔离、诊断和报警功能等方面有所不同。
对于在此列举的所有模块系列，SIPLUS 部件也可应用在扩展温度范围 -25 - +60℃ 以及腐蚀性环境/冷凝环境中。

SIMATIC S7-200 是一款适用于机器以及工厂中开环和闭环控制任务的小型 PLC。 它可以最低的成本，实现最大的自动化性能。

SIMATIC S7-200 的应用范围广泛，从取代继电器和接触器，到单机模式、组网以及分布式组态中处理复杂的自动化任务。

为节省成本，许多以前需要使用专用电子装置的应用场合也逐渐转向使用 S7-200。

其应用包括：

• 打包机
• 混凝土搅拌机
• 通风设备
• 集中润滑系统/法兰润滑系统
• 木工机械
• 门禁系统
• 液压起重机
• 输送系统
• 食品和饮料工业
• 实验室
• 调制解调器应用（远程监控和维护）
• 电气安装

数字量扩展模块在本机已有的数字量输入/输出的基础上提供额外的数字量输入/输出。

为用户下列优势：

• 最佳适应性：
  用户可用扩展模块的组合来对 PLC 进行组态，以便精确满足各种应用的需要。 从而可以省去不必要的投资。 可提供 8 点、16 点和 32 点输入/输出的模块。
• 灵活性：
  PLC 可以随着应用范围增加而升级。 此时，用户程序的调整极为简单。

注意:

不久可提供用于S7-21x系列和S7-22x系列的扩展模块。 S7-21x 系列的CPU可通过用于 S7-21x 系列的扩展模块进行扩展。 S7-22x 系列的CPU（CPU 222/224/226）只能通过用于 S7-22x 系列的扩展模块进行扩展。 不得在各系列之间进行互换使用。

扩展模块的设计特点与基本模块相同。

• 安装在 DIN 导轨上：
  模块被卡入 CPU 右侧的导轨上，互相连接以后再用集成扁平电缆（S7-22x）连接到 CPU。
• 直接安装：
  通过集成的安装孔可以直接安装到面板上。 建议在经常振动的场合使用这种方法。
• 通过可接受的接线端子可以方便地更换所有模板(又叫独立接线)。

	6ES7 223-1BF22-0XA0	6ES7 223-1BH22-0XA0	6ES7 223-1BL22-0XA0	6ES7 223-1BM22-0XA0
电源电压
负载电压 L+
额定值(DC)	24 V	24 V	24 V	24 V
允许范围，下限 (DC)	20.4 V	20.4 V	20.4 V	20.4 V
允许范围，上限 (DC)	28.8 V	28.8 V	28.8 V	28.8 V
电流消耗
从背板总线DC 5 V ，最大	40 mA	80 mA	160 mA	240 mA
从传感器电流或外部24VDC电源，最大				128 mA; ON:4ma/输入
电流消耗/功耗
功耗，典型值	2 W	3 W	6 W	9 W
连接点
插入式 I/O 端子	√	√	√	√
数字量输入
数字量输入点数	4	8	16	32
输入电压
额定值(DC)	24 V	24 V	24 V	24 V
“0”信号	0 至 5 V	0 至 5 V	0 至 5 V	0 至 5 V
“1”信号	15 － 30 VDC	15 － 30 VDC	15 － 30 VDC	15 － 30 VDC
输入电流
“1”信号，典型值	4 mA	4 mA	4 mA	4 mA
输入延时（在输入额定电压时）
标准输入
从 "0" 到 "1",最大	4.5 ms	4.5 ms	4.5 ms	4.5 ms
数字量输出
数字量输出点数	4	8	16	32
短路保护	无;通过外部提供	无;通过外部提供	无;通过外部提供	无;通过外部提供
导致电路中断的电压极限	L+ (-48 V)	L+ (-48 V)	L+ (-48 V)	L+ (-48 V)
输出电压
“0”信号(DC)，最大	0.1 V	0.1 V	0.1 V	0.1 V
“1”信号，最小	20 V	20 V	20 V	20 V
输出电流
“1”信号额定值	750 mA	750 mA	750 mA	750 mA
输出总电流(每组)
每根导线/组的最大电流	3 A	3 A	3 A; 3 / 3 / 6	0.75 A；每组 10 A
电缆长度
电缆长度(屏蔽)，最长	500 m	500 m	500 m	500 m
非屏蔽电缆长度，最长	150 m	150 m	150 m	150 m
继电器输出
触点的开关能力
感性负载，最大	0.75 A；每个输出	0.75 A；每个输出	0.75 A；每个输出	0.75 A；每个输出
灯负载，最大	5 W	5 W	5 W	5 W
阻性负载，最大	0.75 A；每个输出	0.75 A；每个输出	0.75 A；每个输出	0.75 A；每个输出
编码器
可连接的编码器
2线制BERO	√	√	√	√
允许静态电流（2线制BERO），最大	1 mA	1 mA	1 mA	1 mA
隔离
隔离测试电压	500 V AC	500 V AC	500 V AC	500 V AC
隔离
电隔离，数字量输入
电隔离，数字量输入	√，光电耦合	√，光电耦合	√，光电耦合	√，光电耦合
通道间每组点数	4	4	4	16；2 组，每组 16 个输入
隔离，数字量输出
电隔离，数字量输出	√，光电耦合	√，光电耦合	√，光电耦合	√，光电耦合
通道间每组点数	4	4	4; 4 / 4 / 8	16；2 组，每组具有 16 点输出
尺寸和重量
尺寸和重量
宽	46 mm	71.2 mm	137.5 mm	196 mm
高	80 mm	80 mm	80 mm	80 mm
深	62 mm	62 mm	62 mm	62 mm
重量
重量，约	160 g	200 g	360 g	500 g







	6ES7 223-1HF22-0XA0	6ES7 223-1PH22-0XA0	6ES7 223-1PL22-0XA0	6ES7 223-1PM22-0XA0
电源电压
负载电压 L+
额定值(DC)	24 V	24 V	24 V	24 V
允许范围，下限 (DC)	5 V	5 V	5 V	5 V
允许范围，上限 (DC)	30 V	30 V	30 V	30 V
负载电压L1
额定值(AC)	230 V; 24 至 230 V AC	230 V; 24 至 230 V AC	230 V; 24 至 230 V AC	230 V; 24 至 230 V AC
允许范围，下限 (AC)	5 V	5 V	5 V	5 V
允许范围，上限(AC)	250 V	250 V	250 V	250 V
电流消耗
从背板总线DC 5 V ，最大	40 mA	80 mA	150 mA	205 mA
从线圈电流，最大	9 mA；每个“1”信号输出	9 mA；每个“1”信号输出	9 mA；每个“1”信号输出	9 mA；每个“1”信号输出
从传感器电流或外部24VDC电源，最大	72 mA	72 mA	72 mA	128 mA
电流消耗/功耗
功耗，典型值	2 W	3 W	6 W	13 W
连接点
插入式 I/O 端子	√	√	√	√
数字量输入
数字量输入点数	4	8	16	32
输入电压
额定值(DC)	24 V	24 V	24 V	24 V
“0”信号	0 至 5 V	0 至 5 V	0 至 5 V	0 至 5 V
“1”信号	15 － 30 VDC	15 － 30 VDC	15 － 30 VDC	15 － 30 VDC
输入电流
“1”信号，典型值	4 mA	4 mA	4 mA	4 mA
输入延时（在输入额定电压时）
标准输入
从 "0" 到 "1",最大	4.5 ms	4.5 ms	4.5 ms	4.5 ms
数字量输出
数字量输出点数	4；继电器	8；继电器	16；继电器	32；继电器
短路保护	无;通过外部提供	无;通过外部提供	无;通过外部提供	无;通过外部提供
输出电压
“0”信号(DC)，最大	0.1 V；10 kOhm 负载	0.1 V；10 kOhm 负载	0.1 V；10 kOhm 负载	0.1 V；10 kOhm 负载
“1”信号，最小	L+/L1	L+/L1	L+/L1	L+/L1
输出电流
“1”信号额定值	2 000 mA	2 000 mA	2 000 mA	2 000 mA
输出总电流(每组)
每根导线/组的最大电流	8 A	8 A	8 A	2 A；每组 10 A
电缆长度
电缆长度(屏蔽)，最长	500 m	500 m	500 m	500 m
非屏蔽电缆长度，最长	150 m	150 m	150 m	150 m
继电器输出
运行周期数	10,000,000；机械 1000 万次，额定负载电压下为 100,000 次	10,000,000；机械 1000 万次，额定负载电压下为 100,000 次	10,000,000；机械 1000 万次，额定负载电压下为 100,000 次	10,000,000；机械 1000 万次，额定负载电压下为 100,000 次
触点的开关能力
