脉冲隔离转换器|正弦波脉冲信号隔离转换器|方波脉冲隔离转换器|锯齿波脉冲信号隔离转换器|脉冲频率转换器|DIN 2X2 ISO F-P-O隔离转换器产品说明：

产品类别：  隔离转换器|隔离放大器|隔离变送器|VF和FV频率转换隔离转换器|VF模拟量转频率信号|FV频率脉冲转模拟信号|隔离变送器
输    入：  0-1KHz,0-5KHz,0-10KHz等                     输    出：  0-10V,4-20mA等
隔离方式：  磁电光电                                                隔离电压：  3000VDC 三隔离
封装方式：  DIN35                                                  精    度： 千分之一/千分之二

说    明：  DIN 2X2 ISO F-P-O

关键词：变频器控制  正弦波转换  方波转换  锯齿波转换  脉冲频率转换  FV转换  FI转换

脉冲信号隔离转换器产品描述
       SunYuan (DIN 1X1 / 2X2) ISO F-P-O频率信号FV/ FI脉冲信号隔离转换器，是一种将正弦波、方波、锯齿波等脉冲频率信号按比例隔离转换成线性模拟信号的隔离转换器隔离变送器。该脉冲信号隔离转换器内置了多组高隔离的DC/DC分布电源和一个高速的频率信号隔离及变换器，适用于任意一种数字脉冲信号的隔离转换。在信号输入、输出电路，辅助电源电路中配置了TVS管、PPTC自恢复保险丝、双向抑制二极管等多重保护装置，产品出厂前已检验校正，用户可以直接使用。SMD工艺结构及新技术隔离措施使该器件能达到：电源、信号的输入/输出 3000VDC三隔离。并且脉冲信号隔离转换器能满足工业级宽温度、潮湿、震动等现场恶劣工作环境要求。

       脉冲信号隔离转换器DIN 35导轨安装，一进一出、二进二出数字脉冲信号隔离转换器，内部主要由ISO系列频率信号转模拟信号（FV/ FI变换)隔离变送器IC组成。ISO F-P-O集成模块使用非常方便，用户只需外接零点、满度电位器进行校准即可实现频率信号的隔离变送。脉冲信号隔离转换器产品可根据用户自定义参数要求制作，安装方式为标准SIP 16Pin PCB板焊接安装或DIN 35导轨安装。特别适用于发电机、电动机等旋转设备转速监测、变频器（FA） 频率信号数据采集和控制、变压器工作频率检测、数据测量仪器及远程遥测遥控设备中。

脉冲信号隔离转换器产品特点
●  正弦波、锯齿波、方波等脉冲频率信号FV/ FI模拟转换
●  标准DIN35导轨式安装，精度等级：0.1级、0.2级
●  产品出厂前已检验校正，用户可以直接使用
●  全量程范围内极高的线性度（非线性度<0.2%）
●  信号输入/输出/辅助电源之间 多重隔离
●  辅助电源：5VDC，12VDC，24VDC单电源供电
●  0-1KHz/0-5KHz/0-10KHz频率信号隔离转换成模拟线性0-5V/0-10V/0-10mA/0-20mA /4-20mA等信号
●  工业级温度范围: - 25℃ ~ + 70℃

脉冲信号隔离转换器典型应用
●  正弦波、方波、锯齿波信号隔离放大及转换
●  频率传感器信号采集、隔离转换
●  变频器（FA） 频率信号数据采集和控制
●  发电机、电动机等旋转设备转速监测
●  变压器工作频率检测
●  仪器仪表与传感器信号收发
●  非电量信号变送

脉冲信号隔离转换器产品选型举例
例1：DIN35导轨安装
     单路输入：0-1KHZ辅助电源：24VDC输出：4-20mA产品型号：DIN 1X1 ISO F1-P1-O1

例2：DIN35导轨安装
     单路输入：0-10KHZ辅助电源：12VDC输出：0-5V产品型号：DIN 1X1 ISO F3-P2-O4

DIN35导轨安装型产品内部结构
SunYuan 脉冲频率信号FV/ FI隔离转换器采用ISO F-P-O系列系列集成模块。PCB板上安装的可调电阻用来调节或校正零点和输出精度。PCB板尺寸：长*宽 79.5*32.5(mm)。

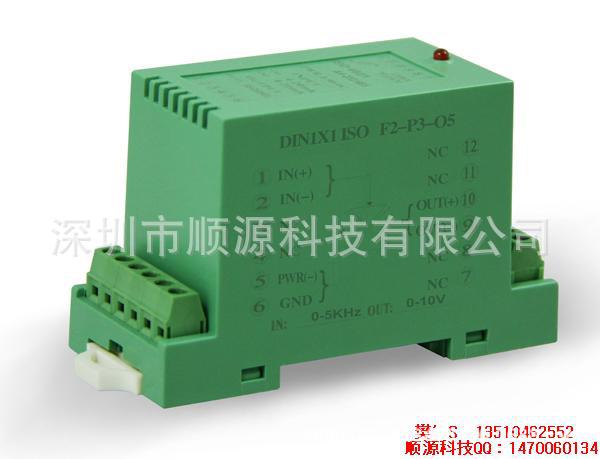

脉冲信号隔离转换器导轨封装产品图片：
