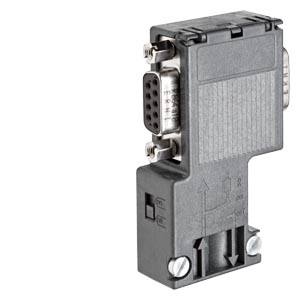

6ES7 972-0BB12-0XA0  西门子6ES7972-0BB12-0XA0

用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆 易于安装 FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间 集成端接电阻 (6ES7 972-0BA30-0XA0 中不具有) 通过专用总线连接器连接的编程器，无需额外安装网络节点。

    总线连接器90度角          6ES7972-0BA12-0XA0
    总线连接器90度角 带编程口 6ES7972-0BB12-0XA0
    总线连接器35度角          6ES7972-0BA41-0XA0
    总线连接器35度角 带编程口 6ES7972-0BB41-0XA0

    总线快速连接器         6ES7972-0BA50-0XA0
    总线快速连接器 带编程口6ES7972-0BB50-0XA0
    总线连快速接器         6ES7972-0BA52-0XA0
    总线快速连接器 带编程口6ES7972-0BB52-0XA0

以下各种不同版本的总线连接器可以按最佳的方式应用于被连接的设备：
具有轴向电缆出口（180°）的总线连接器，例如用于 PC 和 SIMATIC HMI OP ，用于传输率达到 12 Mbit/s 的具有集成的总线终端电阻器的设备
具有垂直电缆出口（90°）的总线连接器
这种连接器可以使用传输率高达 12 Mbit/s 的具有集成总线终端电阻器的垂直电缆出口（具有或者没有 PG 接口）。 传输速率达到 3.6 或者 12 Mbit/s 时， 就需要在具有附加 PG 接口的总线连接器和编程设备之间用 SIMATIC S5/S7 连接电缆。
具有 30°电缆出口（低成本版本）的总线连接器，不带传输速率 1.5 Mbit/s 的 ΠΓ 接口，不带集成的总线终端电阻器。
PROFIBUS FastConnect RS485 总线连接器 （90° 或 180° 电缆引出线）, 最大传输速率可达 12 Mbit/s，采用隔离位移法（适用于刚性和柔性电线）可以很方便地进行安装。
总线连接器直接插入到 PROFIBUS 节点或者 PROFIBUS 网络组件的 PROFIBUS 接口（9 针式 Sub-D 型非插入式连接器）。
进线和出线 PROFIBUS LAN 电缆通过连接器中的四个端子连接。
使用从外部很容易接近的开关（ 6ES7 972-0BA30-0XA0 除外）来连接集成在总线连接器中的线路终接器。 在这里，进线和出线总线电缆在连接器中是分开的（隔离功能）。
PROFIBUS 两端都必须如此。

与6XV1830-0EH10 DP通讯电缆 配套使用的DP头如下：

6ES7972-0BA41-0XA0，PROFIBUS总线插头，通讯插头，DP头，不带编程口，35度电缆引出线
6ES7972-0BB41-0XA0，PROFIBUS总线插头，通讯插头，DP头，带编程口，35度电缆引出线
6ES7972-0BA12-0XA0，PROFIBUS总线插头，通讯插头，DP头，不带编程口，垂直电缆引出线
6ES7972-0BB12-0XA0，PROFIBUS总线插头，通讯插头，DP头，带编程口，垂直电缆引出线
 6ES7972-0BA50-0XA0，90度无编程口快速总线插头 通讯插头，DP头
 6ES7972-0BB50-0XA0，90度带编程口快速总线插头 通讯插头，DP头
 6ES7972-0BA52-0XA0 PROFIBUS总线插头，通讯插头，DP头
 6ES7972-0BB52-0XA0 PROFIBUS总线插头，通讯插头，DP头

和西门子DP通讯电缆配套使用的中继器型号为6ES7972-0AA01-0XA0，解决信号衰减问题。



Profibus总线电缆 蓝色2芯DP软电缆6XV1830-3EH10

6XV1830-3EH10 SIMATIC NET, PROFIBUS FC 拖缆, PROFIBUS 拖缆
 实心裸铜线导体作芯线，2芯并合成对，芯线红绿二色。
 铝箔、裸金属丝编织双层屏蔽，PVC外护套，外观蓝色
 最大加速度:4 m/s2, 至少 3 百万次 弯曲次数
弯曲半径： 约 120mm，双芯屏蔽线，按米销售
 最大长度: 8000m, 最小订购量: 20 m (原6XV1830-3BH10已升级为6XV1830-3EH10)
带米标识，分100米、200米、500米、1000米木轮包装。
工作参数：单线传输最大规格：1000m，加中继器可延长至10000m

profibus西门子PA电缆 黑色2芯PA电缆6XV1830-5FH10

产品特性：
 符合IEC 61158-2标准的现场总线系统用PROFIBUS-PA总线电缆
 由于采用双屏蔽，具有强抗干扰性。
 适合不同应用的不同版本 (适合于危险区域和不适合于危险区域).
 电缆上印有米长度标记而便于确定长度

安装说明
 快速连接 ：可用 FastConnect 剥线工具剥去用于 PROFIBUS-PA 的 FC过程电缆的外皮和屏蔽层，使其达到精确长度。
 使用FastConnect剥线工具和SpliTConnect分接头能简化现场设备的连接，例如连接到PROFIBUS-PA总线系统。
 电缆布线 ：在贮存、运输和电缆敷设过程中，两端需用收缩帽密封两端。符合允许的弯曲半径和张力负载！

6XV1830-5FH10
 SIEMENS SIMATIC NET PROFIBUS FC GP 6XV1830-5FH10*20AWG(SHI ELDED)(UL)E119100 CMG
75℃ OP PLTC OR AWM 20201 600W FT4 SUN RES
 SIMATIC NET ,PB FC PROCESS CABLEBUS CABLE FOR IEC 61158-2
BLACK SHEATH FOR NON-EX APPL.
 2-WIRE,SHIELDEN,SOLD BY METER
MAX.CONSIGNMENT:1000M
 MIN .ORDERING QUANTITY:20M
 6XV1830-3EH10
 SIMATIC NET, PROFIBUS FC 拖缆, PROFIBUS 拖缆
 最大加速度:4m/s2, 至少 3 百万次弯曲次数
 弯曲半径： 约 120mm，双芯屏蔽线.
 按米销售，最大长度: 8000m, 最小订购量: 20 m
 (原6XV1830-3BH10已升级为6XV1830-3EH10)

工业以太网总线电缆 绿色4芯工业以太网电缆6XV1840-2AH10

6XV1840-2AH10 SIEMENS4芯屏蔽西门子以太网总线电缆
 产品详细信息：使用fc电缆2 x 2可快速、简便地连接到工业以太网 fc rj45 引出插座(10/100mbit/s)
 或工业以太网fc rj45 180/90°接头上，节省时间，专用总线电缆，应用灵活，双层屏蔽电缆和一致的接
 地方案，网络的抗干扰能力强，不含硅。
 应用范围： 用于工厂车间中的结构化布线，专用于快速装配，特别适用于汽车行业(如喷漆生产线)
技术说明： 电缆规格cat 5e特征阻抗，1-100 mhz时100 Ω ± 15 Ω绝缘电阻 500 mΩ km芯线绝缘pe 1.5
 mm工作温度-40 oc 到+70 oc运输/贮存温度-40 oc 到 +70 oc允许张力≤ 150 n阻燃性能，符合标准ul 1685
 (csa ft4)认证ul 和 ccc
