产品概述
●新宏博通讯科技有限公司生产的XHB-DPJ 系列交流配电箱是我公司根据实际应用要求，依据GB7251.3 对非专业人员可进入场地的配电箱的特殊要求及GB7251.11997 低压成套开关设备和控制设备国家标准而设计开发的低压配电设备；三相交流配电箱主要适用于移动基站、微波站及其它通信机房的交流配电。箱体采用全密封防水结构，表面作喷塑理，防锈、防腐蚀能力强。内部设置有优质的双路转换开关，可以方便实现市电和油机两路电源的切换,同时箱体内还配有我司自主设计、生产的自动重合闸用电保护器,该产品通过微机控制技术实现在线检测功能和过载(过流)、短路、过压、欠压、漏电保护功能,产品集人身触电和设备漏电保护及无人值守自动重合闸为一体,在使用中一旦检测到用电故障立即保护跳闸待故障消除后则自动重合闸,从根本上解决了因用电故障跳闸中断供电而需要人员到现场合闸的维护问题
●三相交流配电箱集成有市电/油机切换开关、电源防雷模块（等级可选）、自动重合闸用电保护器63A、100A、150A可选）、配电开关（ABB 空气开关）等模块，主要应用于GSM 新建宏基站和老宏基站改造的通信设备电源供给和雷击浪涌防护，3G 分布式基站BBU 设备的电源供给和雷击浪涌保护
●本说明为通用版本，具体可根据客户需求配置相应产品。
产品采购配置单
|
技术参数
|
|
规格
|
380V/63A
|
|
箱体尺寸
|
（700～750）*（500～600）*250mm
|
|
配电箱标识
|
交流配电箱应有铭牌、生产日期、型号、中国电信logo等标识
|
|
工作温度
|
-25℃～+40℃
|
|
相对湿度
|
≤90%RH（25℃±5℃时）
|
|
海拔高度
|
≤1000m，海拔超过1000米时，按照GB/T3859.2-1993规定降容使用
|
|
安装地点
|
宏基站机房内(室内)
|
|
安装方式
|
挂墙或落地安装
|
|
进出线方式
|
采用下进线，下出线方式
|
|
配电箱钢板要求
|
采用优质冷轧钢板制作，钢板厚度不小于1.5mm
|
|
指示灯
(采用发光二极管)
|
市电工作指示灯1个；油机工作指示灯1个
|
|
显示仪表
|
指针式交流电压表，电压转换开关
|
|
双电源
手动转换装置
|
带“0”位旋转式组合开关
|
|
油机输入插头
|
配置380V/32A(三相四线)油机输入插头(即“卡侬头”)
|
|
总输入
|
380V/63A(带自动重合闸功能)
|
输出分路
(微型断路器)
|
A、施耐德multi9 C65N C50A/4P或ABB S264 C50
B、施耐德multi9 C65N D20A/2P 或ABB S262 D20
C、施耐德multi9 C65N C10A/2P 或ABB S262 C10
D、施耐德multi9 C65N C16A/2P 或ABB S262 C16
|
|
箱内电气分配连接
|
采用电缆或铜排，所有连接电缆均应采用阻燃多股铜芯电缆并符合YD/T 1173的要求，各连接电缆(铜排)截面应按规定的载流量选择，电缆(铜排)的绝缘层或外护套颜色应符合YD/T 585的要求。
|
|
PE排
|
PE排1块，采用铜排制作，铜芯电缆通过铜鼻子与铜排连接。
|
|
防雷保护
|
配电箱内的模块式电源防雷器（Uc=385V）应满足《福建电信移动基站用模块式电源防雷器技术规范书》要求,配电箱内防雷器的安装应严格按照YD/T 2060-2009的相关规定。
|
|
其 它
|
箱内所有断路器(含防雷器)的上下接线端子部分以及其它带电部件均需用可灵活拆卸的绝缘面板隔离（只需出断路器及防雷器前面板）。
|
|
说明
|
箱体尺寸、箱内断路器、地排布局、箱内器件间距均满足相关国家标准规定，确保安全，为方便施工及维护可依照具体情况进行适当调整。箱体及相关配置可根据客户需求进行定制或调整。
|

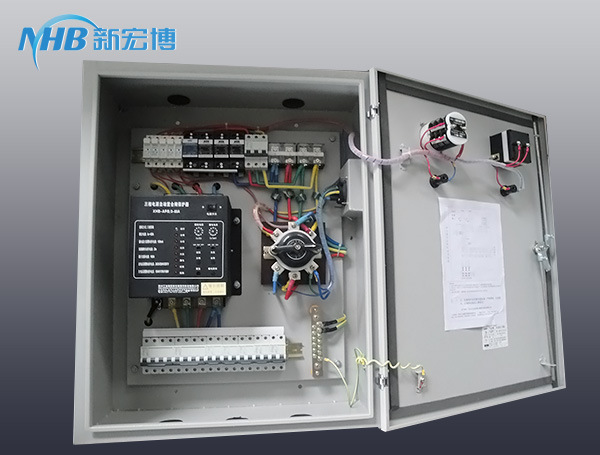

产品展示
