产品概述
XHB三相多功能电表，采用DIN35mm轨道安装，可方便安装于照明箱内，支持DL/T645-2007协议、MODUBUS协议，也可根据客户需要选配modbus协议。配新宏博系统集成软件，为客户实现低压终端电源管理提供理想方案。
XHB三相多功能电表是新宏博集多年的电表设计经验，所推出的新一代微型化智能多功能电能表。XHB三相多功能电表采用LCD显示，具有电压、电流、功率、功率因数、电量全电参量测量功能。可进行时钟等设置，并具有脉冲输出功能；可用RS-485通信接口与微机实现通信，极大地方便了用电自动化管理。该系列电能表具有质量可靠、性能稳定、体积小巧、安装方便等优点，并且具有极高的精度和良好的抗电磁干扰性能，符合国标GB/T17215.211-2006、GB/T17215.322-2008和行标DL/T614- 2007多功能电表的相关技术要求。

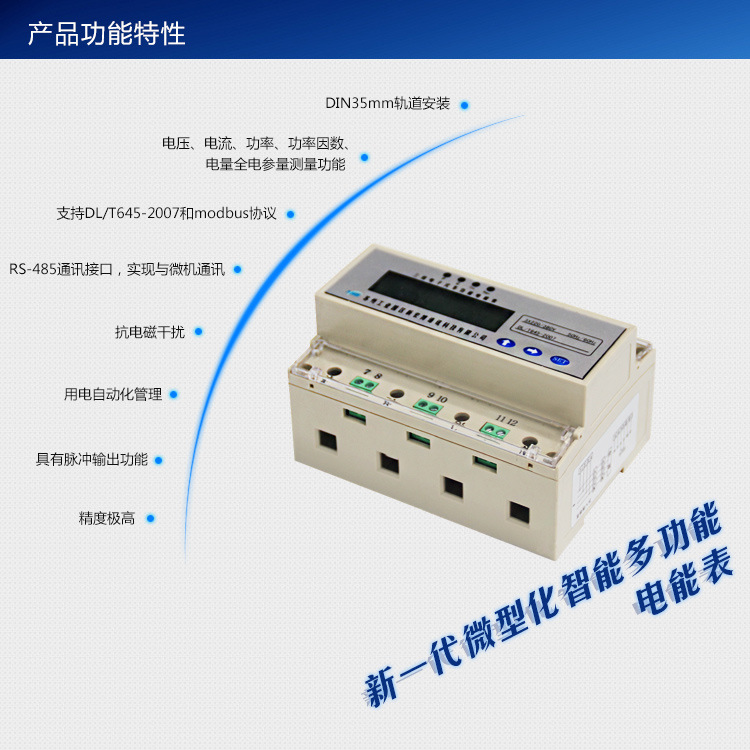

独特优势
独特优势
技术指标
|
技术参数
|
指标
|
|
准确度等级
|
有功：0.5级，无功：1级
|
|
参比电压Un
|
三相四线：3×220V/380V
|
|
电流规格
|
1.5（6）A、5（20）A、10（40）A、20（80）A
|
|
参比频率
|
50Hz
|
|
工作电压范围
|
正常工作电压：0.7Un～1.2Un
|
|
工作温度
|
规定的工作范围：-10℃～+45℃ 极限工作范围：-40℃～+70℃
|
|
功耗
|
电压线路:≤2VA
|
|
电流线路:≤1VA
|
|
时钟精确度
|
≤0.5s/d
|
|
脉冲输出参数
|
脉冲宽度：80ms±20ms 无源输出，外接电源DC：+5V～24V
|
|
通讯协议
|
DL/T645-2007、modbus（可根据客户需要选配）
|
|
外形尺寸
|
126×89×74(mm)
|
外形图与接线图
单路电表应用场景
中标
至2010年国内三大运营商实施电能分项计量以来，新宏博在中国移动、电信、联通各省市分公司的能耗监控项目、节能减排项目，累计中标30多次，包括XHB-DTS1252D三相电子式多功能电表，XHB-DTZD系列电表，XHB-DTS1252K-96三相三路卡口式多功能电表在移动基站，通信机房稳定运行3万余台，可靠的质量保证助力运营商降本增效。
产品展示
售后服务
1、定期检查；
（1）、按照常规检测规定的时间进行检查（一般每月1次）；
（2）、每年雷雨季节前进行检查；
（3）、在本地发生过雷击之后进行检查。
2、本产品因自然雷击损坏后需及时与经销商或生产厂家联系，在保修期内实现免费维修或更换。在保修期外实行有偿维护；
3、本保护器损坏时，请立即将其从线路中拆卸下来，以免影响其他用电设备；
4、下列情况不属于免费维护范围：
（1）、人为非正常操作引起产品损坏；
（2）、不按照国家相关标准或行业标准或本说明书要求安装使用而引起的产品损坏；
（3）、自行拆卸过的产品；
（4）、因做破坏性试验而造成产品损坏。
