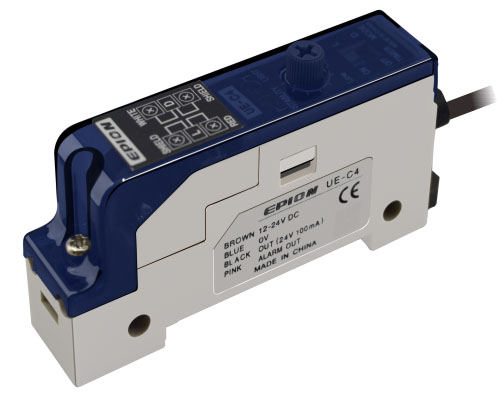

UE-C4型光电传感器(超小型、放大器分离型)
产品功能:
光电传感器采用光电元件作为检测元件,把被测量的光的变化量,转化为电信号,在工业自动化检测和控制中应用广泛。光电传感器一般由光源、光学通路、和光电元件三部分组成。光电检测方法具有高精度、反应快、非接触等优点。可用于检测零件直径、表面粗糙度、应变、位移、振动、速度、加速度以及物体的形状、工作状态等。
特性概述:
超小型尺寸,可适应现场多样化需求;
放大器与感测头分离;
感测头种类齐全,耐环境型可耐油、耐化学物质;
放大器规格参数:
型号
|
UE-C4
|
UE-C4P
|
类型
|
NPN
|
PNP
|
电源电压
|
DC12-24V±10% 纹波(p-p)1V以下
|
消耗电流
|
50mA以下
|
控制输出
|
负载电源电压DC24V以下,负载电流100mA以下,NPN打开极电输出型(残留电压1V以下)
|
自动按时操作功能
|
延迟OFF 0/40ms(开关切换式)
|
环境温度
|
动作时:-10~+55℃、保存时-25~+70℃(不结冰、不结露)
|
环境湿度
|
动作时35~85%,保存时35~95%不结露
|
绝缘电阻
|
20M欧以上
|
耐电压
|
AC500V 50/60Hz 1min
|
振动(耐久)
|
10~55Hz 复振幅1.5mm X、Y、Z各方向2h
|
冲击(耐久)
|
300m/s2 X、Y、Z各方向3回
|
防护等级
|
IP60
|
保护电路
|
电源连接线保护,输出短路保护,相互干扰防止机能
|
连接方式
|
端子台输入导线引出(标准导线2m)
|
重量(捆包状态)
|
约80g
|
材料
|
ABS
|
透过式感测头规格参数:
类型
|
透过式
|
一般作用
|
PFA被覆
|
长距离检测
|
薄型
|
长距离检测
|
小孔内置
|
型号
|
UE-S55
|
UE-S31/S32
|
UE-S56
|
UE-S21
|
UE-S22
|
检测距离
|
4000mm
|
300mm
|
4000mm
|
1000mm
|
|
|
|
|
|
|
反射式感测头规格参数:
类型
|
扩散反射型
|
限定反射型
|
一般作用
|
PFA被覆
|
一般作用
|
长距离检测
|
长距离检测
|
窄光束
|
小光点
|
长距离检测
|
型号
|
UE-S45
|
UE-S25
|
UE-S26
|
UE-S47
|
UE-S49
|
检测距离
|
400mm
|
400mm
|
70mm
|
10±4mm
|
32~53mm
|
接线说明:
颜色
|
信号类型
|
备注
|
棕色
|
12V~24VDC,电源正
|
|
黑色
|
信号信号输出
|
分NPN和PNP两种
|
粉色
|
自我诊断输出
|
分NPN和PNP两种
|
蓝色
|
0V,电源地
|
|
