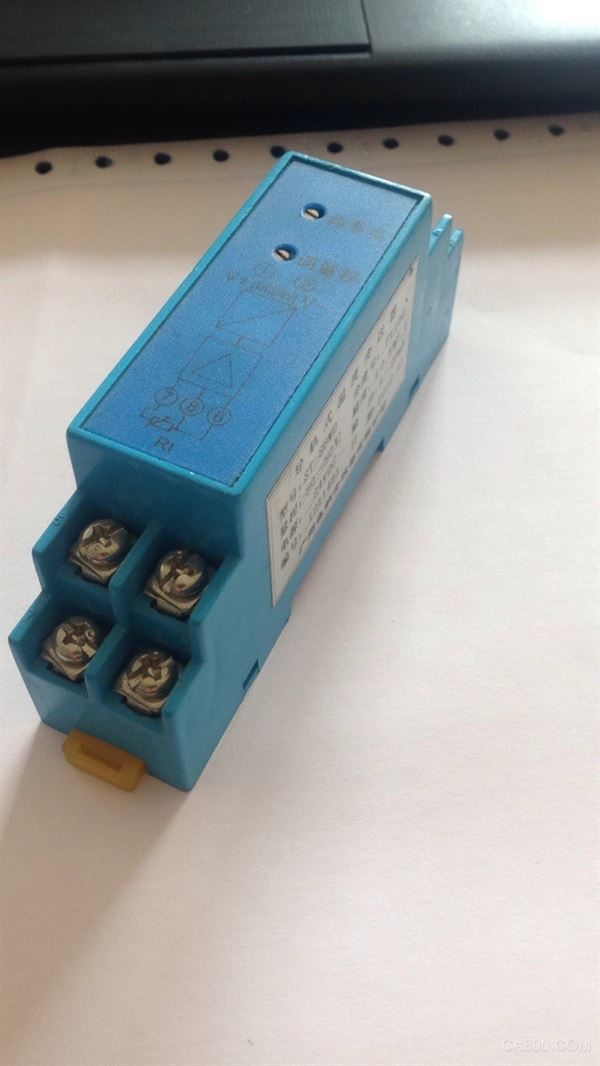

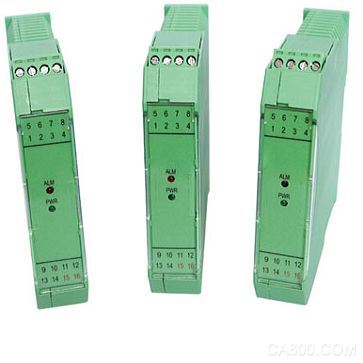

SBWD系列型导轨式温度变送器 分为热电阻温度变送器和热电偶温度变送器，下面将分别介绍这两种变送器的特点和技术参数。

热电阻特性

● 二线制或三线制热电阻温度信号输入，隔离变送输出。

● 智能化，可进行现场组态设定。也可选择固定的热电阻类型和温度量程范围输入。

● 带有工作电源指示灯。

● 单通道，一路输入一路输出，输入回路短路保护。

● 即插即拔式接线端子，DIN导轨卡式安装。

热电偶特性

● 热电偶温度变送隔离输出。

● 输出电流信号4~20mA。

● 输出回路供电12~35V。

● 智能化，可进行现场组态设定。也可选择固定的热电偶类型和温度量程范围输入。

● 模块化表芯设计，无需零点和满度调节，自动动态校准零点、温度飘移自动补偿。

● 带有工作电源指示灯。

● 单通道，一路输入一路输出，输入回路短路保护。

● 即插即拔式接线端子，DIN导轨卡式安装。

● 安装

1、35mm 标准 DIN 导轨卡式安装。

安装时请注意卡位稳定、牢固。

2、尽可能垂直安装，以利于仪表内部热量散发。

● 典型应用

1、用于向现场变送器提供配电电压

并将信号输入信号隔离转换。

2、连接至现场的设备：

二线制或三线制非智能变送器有源电流号。

3、连接至控制系统（或其它单元组合仪表）：

各款 DCS/PLC 的AI卡，接收电流或电压信号。
