音频气密测试设备

型号：BT2.2

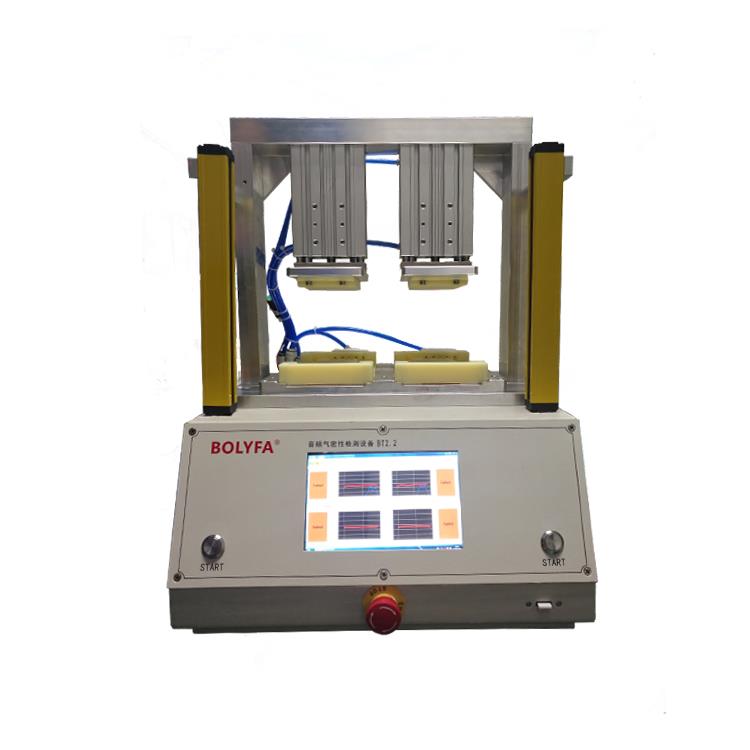

本仪器设备为双工位自动音频测试仪，3-5秒同时测试2个产品，4组独立测试判定曲线，包含测试仪器和工装夹具两个部分，夹具部分可快速更换并有高度限位防止压坏产品，全部由我司自行研发设计、制造，声强测试精度0.1dB，有浮动上下限和固定上下限两种判定标准，当测试曲线低于下限标准为不良品，满足所有手机配件、整机音频测试自动化测试。

工作原理如下：

通过人工嘴产生一条标准音频声强曲线，由人工耳测试腔体内声强特性曲线，将良品手机中框放入其中，通过学习良品手机腔体生成一条音频声强曲线。以这条标准音频声强曲线来判定pass/fail

工作台尺寸：440mmX400mmX220mm

整机尺寸  ：440X400X620

重量      ：25kg

电压      ：110v-230v

气源      ：0.6Mpa以上

通过speak发出标准音频声强曲线，由MIC测试腔体内声强特性曲线，将被测产品放入测试治具平台中，通过腔体生成一条音频声压曲线，以这条标准音频曲线来判断被测产品是否OK或NG。

开关机注意事项：

1、 本仪器为高精密仪器，必须要输入干燥洁净的空气压；

2、 开机前确保关闭油水分离器前面的气源开关；

3、 打开电源开关，设备约需2-3分钟完成自动启动；

4、 开启气源开关；

5、 出现这个界面放好产品并按下启动开关开始测试；

6、 直接关闭电源开关关机；

7、 强行拔掉电源插头有可能造成软件程序丢失；

测试过程注意事项

1、 放反产品会压坏产品；

2、 切勿将产品放反，否则会损伤夹具；

3、 由于放反产品导致的夹具损坏由客户承担夹具费用；

4、 绿色曲线超过上面的那条红线导致的FAILL是良品；

5、 绿色曲线低于下面的那条红线导致的FAILL是不良品；

6、 设备不使用时最好用保鲜膜包好，避免灰尘落入夹具的传感器内；

7、 自行拆机、损坏易碎贴设备不予一年保修；
