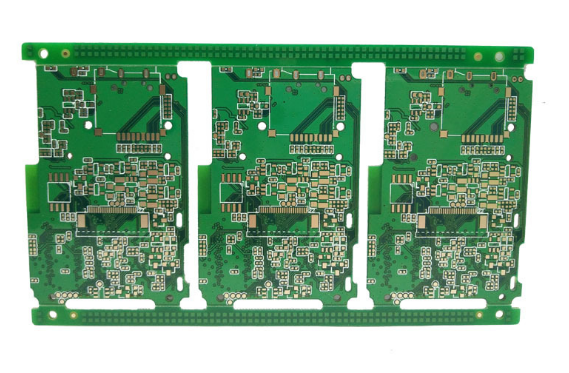

双面电路板；深圳PCB加工；东莞线路板制作

深圳市广大综合电子有限公司成立于2004年，是一家专业PCB电路板加工的工厂，在华南PCB业界拥有良好的口碑。2008年公司投入巨资，全面导入PCB全制程生产，短短几年公司飞速发展，目前在设备自动化和制程能力上都得到非常大的提升。现有员工400多人，厂房面积10000平米，月生产1-20层高精密电路板20000多平米。拥有一支优秀，高效，经验丰富，技术过硬的研发团队。先后通过ISO9001，ISO14001，ISO/TS16949,UL安规等各类体系认证，并且致力于清洁生产，产品早已达到欧盟ROHS标准。
  公司拥有国内外各知名品牌的生产设备和检测设备，可快速承接大、中、小批量各类型硬板，软硬结合板，特殊线路板。产品主要应用于：汽车电子，工控，电源，安防，通讯设备，智能穿戴，医疗仪器，航空航天等领域。产品远销世界各地。
 公司一直秉承“注重品质、优化服务、互利互惠、诚实守信”的经营理念，坚持以的品质、更周到的服务来满足客户的需求，公司本着“客户，诚信至上”的原则，与多家企建立了长期的合作关系。

  1.产品类型：单面、双面及多层印制线路板（PCB），
  2。最大加工尺寸：单双面板：1000mm*600mm 多层板：800mm*600mm
  3。最高层数：1-20层
  4。加工板厚度：刚性板 0.4mm-4.0mm
  5。基材铜箔厚度：刚性板 18μ（1/2OZ），35μ（1OZ），70μ（2OZ）  

      6。常用基材：FR-4，CEM-3，CEM-1，94HB，94VO，
  7。工艺能力：
  （1）钻孔：最小孔径 0.15MM
  （2）孔金属化：最小孔径 0.15mm，板厚/孔径比 4：1
  （3）导线宽度：最小线宽：金板 0.075mm，锡板 0.10mm
  （4）导线间距：最小间距：金板 0.075mm，锡板 0.10mm
  （5）镀金板：镍层厚度：〉或＝2.5μ金层厚度：0.05-0.1μm 或按客户要求
  （6）喷锡板：锡层厚度：>或＝2.5-5μ
  （7）铣板：线到边最小距离：0.15mm 孔到边最小距离：0.2mm 最小外形公差：±0.12mm
  （8）插座倒角：角度：30度、45度、60度深度：1-3mm
  （9）V 割：角度：30度、35度、45度深度：板厚 2/3最小尺寸：80mm*80mm
