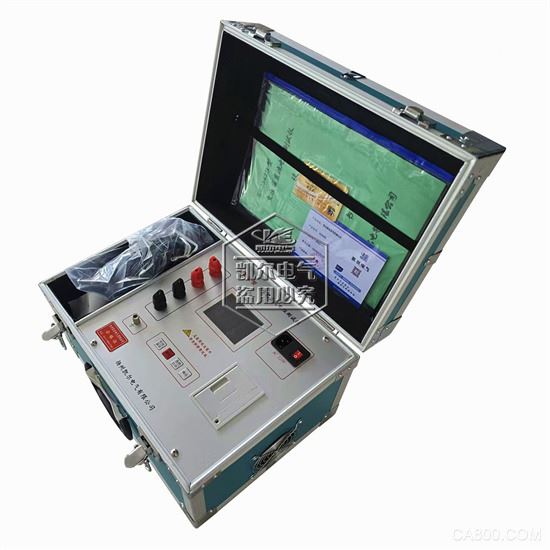

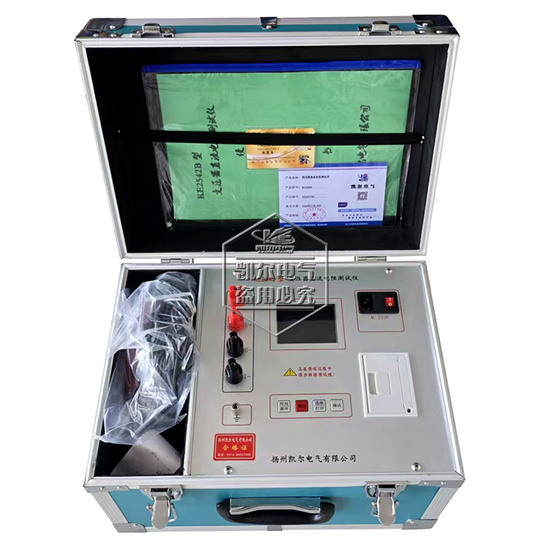

KE2542系列 变压器直流电阻测试仪（20A）
产品名称：变压器直流电阻测试仪
产品型号：KE2542系列
产品别称：1、变压器直流电阻测试仪
2、感性负载直流电阻测试仪
3、直流电阻测试仪
4、直流电阻电桥
注：本系列变压器直流电阻测试仪分为两款：
1、KE2542B型：不带内置电源
2、KE2542D型：带有内置电源
一、产品概述：
直流电阻是变压器（或其它感性产品）制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的稳定运行。
KE2542系列变压器直流电阻测试仪采用全新电源技术，具有体积小、重量轻、输出电流大并且可根据负载大小自动调整等特点。整机由双芯片采样，精度更高，自动完成自检、数据处理、显示、打印等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
本公司研发生产的KE2542系列变压器直流电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种类型变压器和互感器的直流电阻。
二、性能特点及技术指标
1、输出电流及量程：测试电流：1mA-20A（自动档可自动选择测试电流）；
|
电 流
|
量 程（精 度）
|
电 流
|
量 程（精 度）
|
|
20A
|
300μΩ-1Ω（±0.2％±2个字）
|
2A
|
1Ω-10Ω（±0.2％±2个字）
|
|
10A
|
100mΩ-3Ω（±0.2％±2个字）
|
100mA
|
100Ω-500Ω（±0.2％±2个字）
|
|
5A
|
1Ω-5Ω（±0.2％±2个字）
|
5mA
|
500Ω-20KΩ（±0.2％±5个字）
|
2、分辨度： 0.1μΩ；
3、仪器采用65K真彩色液晶屏显示，中文菜单提示，操作方便；
4、具有大容量存储功能；
5、工作电源： KE2542B型：AC220V±10％； KE2542D型：AC220V±10％或内置大容量锂电源；
6、工作温度：﹣10℃～40℃；
7、工作湿度：环境湿度＜80％RH ；
8、外形尺寸：长370mm×宽250mm×高290mm；
9、仪器重量：KE2542B型：6.2kg； KE2542D型：7.5kg。
