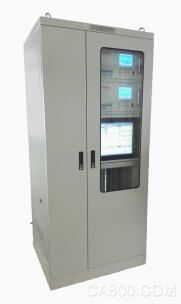

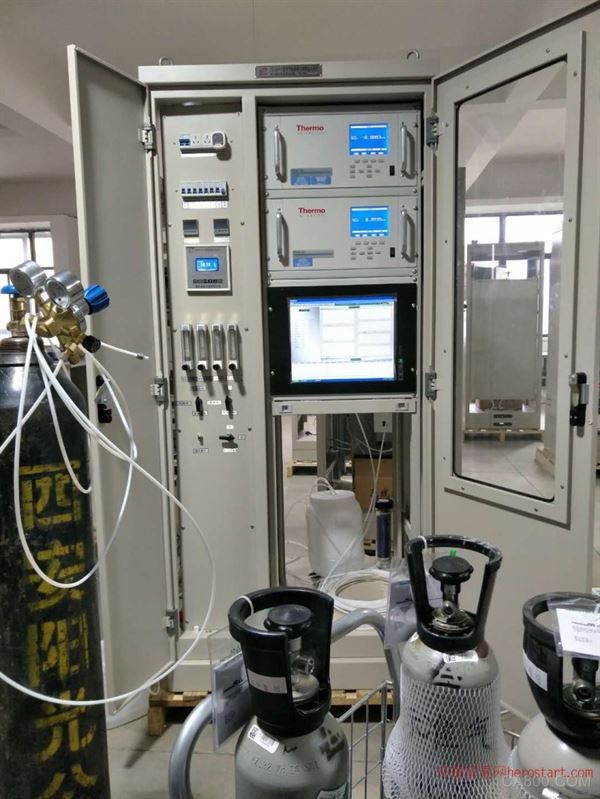

TR-9300E型固废垃圾焚烧烟气排放连续监测系统是采用世界先进傅立叶变换红外分析(Fourier transform infrared，简称FT-IR)即基于红外吸收原理的广谱分析技术与中国环保监测技术相结合，通过我公司多年在工业流程领域中积累的丰富经验精心打造而成的专用于固废垃圾焚烧烟气监测系统。该系统符合中华人民共和国环境保护产业标准HJ 75-2017、HJ 76-2017标准以及《生活垃圾焚烧污染控制标准》（GB18485-2014）标准等相关标准要求。

详情请联系：贾维浩  15891421187     18789429991      壹伍捌玖壹肆贰壹壹捌柒   壹捌柒捌玖肆贰玖玖玖壹

该系统应用于垃圾处理厂、垃圾焚烧炉、烟气排放连续监测等烟气中气态污染物（SO2/NO/NO2/CO/CO2/HCL/HF/NH3/O2）和固态污染物粉尘以及温度、压力、湿度、流量的在线监测，并通过数据采集处理系统生成图谱、环保报表，可将数据远传至各级环保部门，完成对监测数据的接收、存储、显示、传输的功能要求。

  系统外观设计标准：

  TR-9300E型系统具有制造计量器具 CMC 标志（中华人民共和国制造计量器具许可证）和产品铭牌，铭牌上标有仪器名称、型号、生产单位、出厂编号、制造日期。

 TR-9300E型系统仪器各零部件连接可靠，表面无明显缺陷，各操作按钮使用灵活， 定位准确。

 TR-9300E型系统仪器各显示部分的刻度、数字清晰，涂色牢固，没有影响读数的缺陷。

 TR-9300E型系统仪器外壳耐腐蚀、密封性能良好、防尘、防雨。

 烟气连续监测系统的设计

5.1设备名称：烟气连续自动监测系统。

5.2设备型号:（  TR-9300E ）。

5.3安装位置及监测项目：SO2、O2、NOx浓度(NO、NO2同时在线监测)、CO、CO2、HCL、温度、烟尘、压力、流量、湿度。

5.4安装数量：1套CEMS。

5.5仪表的输出单位：

5.5.1 SO₂、NOx、CO、HCL、烟尘浓度单位以“mg/Nm³”计。

5.5.2 CO2以及烟气含氧量以“%”计。

5.6 CEMS测量方法

5.6.1烟气采样方法：直接抽取法（全程伴热法）

5.6.2 SO2监测方法：FTIR 傅里叶变换红外光谱法

5.6.3 NO—NO2—NOx监测方法：FTIR 傅里叶变换红外光谱法

5.6.4 CO监测方法：FTIR 傅里叶变换红外光谱法

5.6.5 CO2监测方法：FTIR 傅里叶变换红外光谱法

5.6.6 HCL监测方法：FTIR 傅里叶变换红外光谱法

5.6.7 O2监测方法：氧化锆法

5.6.8 粉尘监测方法：激光后散射法

5.6.9 温度检测方法：热电阻

5.6.10 压力检测方法：差压法

5.6.11 流量检测方法：皮托管法

5.6.12 湿度监测方法：电容法

在线监测系统详述

垃圾焚烧烟气在线监测系统采用傅立叶变换红外分析法，测量准确，响应时间短，检测方法快速，准确；气态参数检测方法采用抽取式分析仪，气态参数监测子系统为全过程高温190℃抽取法，即烟气经由加热探杆和高温探头抽取，经过滤粉尘后进入高温输气管线、流量调节后进入高温多组分红外分析仪进行测量，分析气室的温度能承受190℃以上的高温加热方法。中间不冷凝，不除湿，从采样点到仪器主机和检测装置的采样管线中没有任何冷凝脱水装置。

详情请联系：贾维浩  15891421187     18789429991      壹伍捌玖壹肆贰壹壹捌柒   壹捌柒捌玖肆贰玖玖玖壹

气态污染物因子监测方案

 采样单元

采样单元的作用是将烟道中气体取出并输送到预处理单元，这期间不能发生尘埃堵塞和形成酸雨。

采样探头

专用电伴热一体化取样探头安装在烟道上，含取样和吹扫单元，由下列几个部件组成：

1）一体加热式采样探杆：Φ32mm不锈钢，伸进烟道约一米处左右位置（长度可根据烟道尺寸进行伸缩），样气通过此管进入采样器，采样探杆整个进行加热，温度控制在200℃左右，保证无酸冷凝。

2）陶瓷过滤器：过滤精度高于5um，烟道中尘埃绝大部分被挡在过滤器之外。

3）电加热探头：为防止在采样单元冷凝而设计的电加热式探头，加热温度可以控制在200℃左右。

4）法兰对接：采样单元法兰与工艺管口法兰相对接，完成采样单元的安装。

5）金属固定支架外壳：采样单元各部件有护罩连接在一起，达到防雨防尘的目的。

6）反吹系统：为了防止尘埃在过滤器周围堆积，造成堵塞影响样气流动，设备必须定时反吹，为了防止反吹气压力达不到要求，本设备设计有反吹气储气罐，并且反吹周期在现场根据具体情况，通过一体触控电脑进行设定或修改。

6）保温设计：采样探头采用一体化设计，将气源储气罐和加热采样设计为一体，达到保温目的，防止寒冷地区反吹气源积水，冻裂。

6.2.2 探头技术参数

   1）加热温度：190～220℃

   2）电源：AC220V  ±10%   50Hz

   3）功率：1500W

 4）工作环境温度：-20～45℃

   5）粉尘过滤能力：100g/m3

   6）烟气探杆：300X32（可加长）

 专用电伴热取样单元

一体化取样管采用电伴热形式，中间气管采用两根Ø10+Ø6的F6聚四氟乙烯耐腐蚀软管，其中一根用于采集样气，另外一根用于系统标校。采样管内温度自动控制在190～210℃，使得烟气中的水含量以蒸汽的状态形式存在，防止结露，影响测量结果。

详情请联系：贾维浩  15891421187     18789429991      壹伍捌玖壹肆贰壹壹捌柒   壹捌柒捌玖肆贰玖玖玖壹

采样管技术参数

1）加热温度：190～210℃

2）电源：AC220V  ±10%  50Hz

3）功率：50W/m

4）重量：1.5Kg/m

 反吹单元

为了防止尘埃在过滤器周围堆积，造成堵塞影响样气流动，设备必须定时反吹，为了防止反吹气压力达不到要求，本设备设计有反吹气储气罐，并且反吹周期可在现场根据具体情况通过一体触控电脑进行设定或修改。反吹控制装置定期对取样探头进行反吹，以防止烟尘堵塞取样探头。

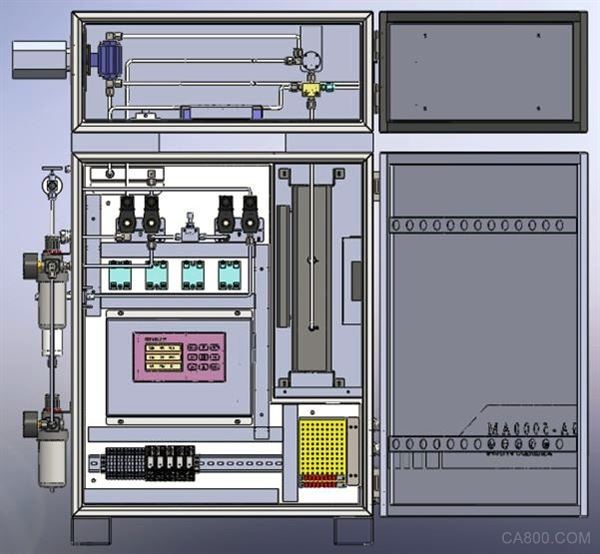

 预处理单元

根据本项目工况，采用高温型预处理系统，保证整个取样系统不冷凝，温度控制住190℃左右，防止样气冷凝造成监测有误，系统预处理部分设计有高温加热盒，加热盒内部装有高温抽气泵、高温球阀、高温过滤器等部件，保证足够的、稳定的以及干净的样气输送至傅里叶红外线分析仪内进行分析。

傅里叶红外线分析单元

MKS MultiGas™ 6030傅利叶变换红外光谱分析仪是以傅利叶变换红外为基础的多气体光谱分析仪。其具有ppb到ppm的灵敏度。广泛用于半导体生产工艺控制和监控，气体纯度和组成分析，环境有毒有害气体监测和工业尾气监测。MultiGas™6030傅利叶变换红外光谱分析仪能分析含有高达40%水气的样品，能同时分析和显示多达30种气体。分析仪储存了永久性的标定光谱，节省了昂贵的标气成本。另外，使用者也会发现MultiGas™6030傅利叶变换红外光谱分析仪极其耐用，全自动化操作，使用简便，易于维护。

MultiGas™6030傅利叶变换红外光谱分析仪由专利设计的2102过程傅利叶变换红外分光计，高光通量取样气室，专业分析软件及独立与仪器的定量标准光谱库组成。MultiGas™6030收集高分辨率的红外光谱，使用定量标准光谱库进行分析，提供绝大多数气体及蒸气的高精度，高灵敏度测量。

n  技术规格

Ø  测试技术： FTIR 傅里叶变换红外光谱

Ø  监测气体：本项目：SO2、NOx浓度(NO、NO2同时在线监测)、CO、HCL、

Ø  量程范围:NOx：0-600mg/m3；SO2：0-300mg/m3;CO：0-300mg/m3;HCL：0-150mg/m3（量程可调）

Ø  傅利叶变换红外:2102 过程FTIR

Ø  光谱分辨率:0.5 – 16cm-1

Ø  扫描速度:每秒一次在0.5cm-1分辨率下

Ø  扫描时间:1-300 秒

Ø  红外光源:碳化硅

Ø  参考激光:氦氖 (15798.2cm-1)

Ø  检测器:液氮冷却MCT或半导体制冷冷却MCT（汞-镉-碲化物）

Ø  吹扫压力:最大20 psig (1.5 bar)

Ø  光谱室吹扫流量：0.2升/分，干燥氮气或露点在-70℃以下无二氧化碳的洁净干燥空气

Ø  光学系统吹扫流量：0.2升/分，干燥氮气或露点在-70℃以下无二氧化碳的洁净干燥空气

Ø  压力传感器：MKS Baratron®电容式薄膜压力传感器

Ø  吹扫接口： Swagelok®快速接头

Ø  通讯： RJ-45 交叉以太网口

Ø  输出选项： OPC, Modbus, AK

Ø  尺寸：445mm宽X 318mm高X 648mm深

Ø  安装：可安装于19英寸标准机柜

Ø  电源：120 或240 VAC, 50/60 Hz, 3A

Ø  重量：50 公斤

n  特点和优点

Ø  对于绝大多数有毒有害气体达到ppb级别的灵敏度- 包含 VOCs, 酸性和碱性气体, 氢化物, 和全氟化合物

Ø  可应用于高达40%含水量的样品介质

Ø  可方便的从一处现场移动至另一现场，设置仅需几分钟

Ø  同时分析和显示超过30种气体

Ø  分析仪自带的光谱模型可以永久性使用，无需在现场进行定期标定，节省了昂贵的标气消耗成本

Ø  取样气体在进入分析室前加热并维持恒定温度

Ø  专利保护的线性检测器，确保所有分析仪维持在相同的标定条件下

Ø  频率和分辨率诊断，确保恒定的标定

Ø  提供自动温度和压力补偿以确保分析精度

Ø  用户操作简便的软件界面，稍加培训即可操作
