LS产电的塑壳断路器与电磁开关产品荣获世界权威协会——德国产业设计协会iF(International Forum Design)的“iF design award”，成为世界电动机械领域第一个获此殊荣的韩国企业。

　　此次获奖的Susol系列塑壳断路器与电磁开关为2005年研发的主流产品，位居LS产电“全球第一”项目中。

　　迄今为止，电力机械产品一般安装在建筑物的地下或楼顶等不易看到的地方，因此，其设计并未得到应有的重视。而LS产电从1997年开始就在旗下的电力机械产品上着重体现了设计风格的独特性，并从去年开始植入了LS产电传统的产品形象（PI），从而使LS产电全线产品设计风格趋于成熟、统一。

　　LS产电的相关人士表示：“在此之前，电力机械产品外形并没有设计概念，外形大多数是四四方方，产品颜色也只有黑色和灰色。本次获奖的Susol系列产品在满足工业机械坚固性与安全性等必要因素的同时，在产品的前段部位均统一采用金刚石刻磨形象，进而体现了LS产电独特的产品形象”。

[用语解释]

■ iF设计奖(iF design award)

　　德国iF设计大奖创立于1954年，由德国汉诺威工业设计论坛举办。与美国IDEA、德国reddot design award一起成为全球前三大最具权威的国际设计竞赛，有“国际工业设计奥斯卡”之称。

　　iF的评奖标准包括设计质量、制作工艺、材料选用、创新度以及功能性、实用性以及安全性等方面，并要体现出产品的品牌价值和技术，形式的独立性。每年都重新选拔世界各国的设计领域的权威审查委员团，以求达到评奖的公正性。

[产品详细说明]

1.    Susol

　　Susol品牌 —— Susol是Super Solution的缩写，指超级性能、超级分断能力、超级最佳协调、超级寿命、超级广泛应用。

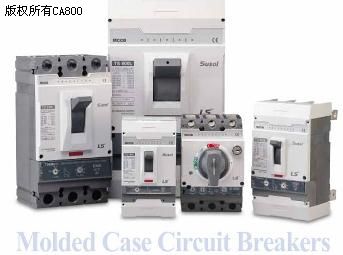

1-1. Susol MCCB

● 特征

1)断路性能的划时代提升

　　Susol 塑壳断路器(MCCB)是在发生故障时利用电弧产生的高燃气压力来缩短短路时间，将短路能量最小化，防止接点间的融灼，进而提高了分断能力。将塑壳断路器中最主要的性能－－-分断性能提高到了世界顶级水平。

经验证，其运行短路分断电流可达到100%的极限短路分断能力，进而提高了可靠性。

2) 选择断路(Discrimination)

　　选择断路只切断系统中有缺陷的负荷，维持其他部分，最终目的在于确保电力供给的最大持续性。只切断出故障的部分，有利于确保网络的健全性及安全性。

　　最小化压力开关装置部位，利用缩短电弧的燃烧时间及利用驱动部凸轮切换装置的电弧能量(I2t)等，令原有产品更加精密化、其功能更加稳定，使优化系统运营的最佳解决方案成为了可能。

3) 通讯(Network Solution)

　　在大型工厂及智能化大厦等需要确认负荷末端的设定值极限值及需要远程监控电流的监控系统的位置可以使用。还有在瞬时电流里，增加的上位断路器里加入了有目的性的延缓时间功能，令下位断路器运行ZSI(Zone Selective Interlocking)功能，并可以立刻在短路范围内实现选择性切断功能，使监控系统及控制面板的有效控制得以实现。

1-2. Susol MS

●特征

1) 提高性能

　　提高了接触器的最重要特性电器的寿命。相比原有产品40AF的150万次，85AF的100万次，Susol电子断流器可实现200万次，因此从经济角度及产品质量上均得到了进一步的提高。还在同类型Frame上阶段性地提高了电流容量，使配电盘紧密构成得到了实现。除此之外，还将标准绝缘电压1000V辅助接点的通电可靠性升级为17V 5mA。

2) 运用专业Tool的最佳设计(Reliability)

　　其中，为了封闭构造的开发运用，专业Tool的正确设计使最佳的外形尺寸内实现了最大效率的断流原件。通过电弧诊断系统的磁场集中防卫结构设计使接点减少了损伤，并且以最优化的燃气排放实现了世界水平的断流寿命。为了确保Mechanism的高可靠性，进行了以机械性运作最佳化为目的的吸引力解析，热过载继电器(TOR)也是通过反转荷重解析，强化反转特性来强化了因过负荷的反应特性。通过框架变形分析及热通电分析使温度上升最小化，进而使因温度上升引起的性能下降及发生事故的危险最小化。

3) Type Ⅱ Coordination – 150kA

　　在一般配电系统上，为保护布线而使用主断路器及分断路器，为了发动机的控制或一般电灯负荷等的控制及保护而使用接触器。但是接触器并不具备短路保护功能，即使是不具备可保护系统事故的短路切断电流的产品，当上位断路器认知事故电流后、在切断形成前还是应承受住系统上发生的短路电流，否则就会发生事故。验证这项性能的测试就是Type Ⅱ Coordination Test。Susol接触器以及Susol配电用断路器的最大短路电流150kA进行切断，测验其功能，使Susol配电用断路器系统对系统设备的保护更加具有可靠性。

4) 使用者便利性(Flexibility & Convenience)

　　布线时，安装螺栓时可能会发生螺栓从主机上分离、掉落或掉进别的设备里引起事故发生的危险。而采用了简易端子结构的32AF Screw Type产品即使完全解开螺丝钉也不会从主机上分离，因此使布线非常方便而不会发生掉落的危险。

　　一般产品只有电源部位有端子，在狭小的场地或布线较近的位置操作线圈端子时会相当困难。而4端子结构设计的Susol即使难以在电源部位布线时，也可在负载端进行布线。

●共同特征

　　环保性 (Environment Friendly Product)

　　Susol 配电用断路器和接触器是使用环保材料设计的，不含有EU（欧洲联盟）发表的RoHS的6大限制物（铝，水银，镉，六价铬，多溴联苯(PBB)，多溴联苯醚(PBDE))，使其在任何有环保标准的国家均可进行出口。

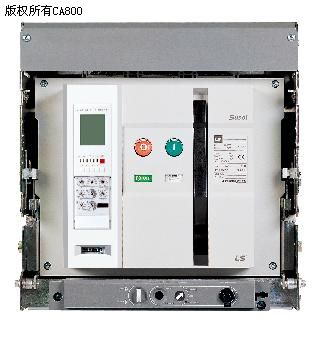

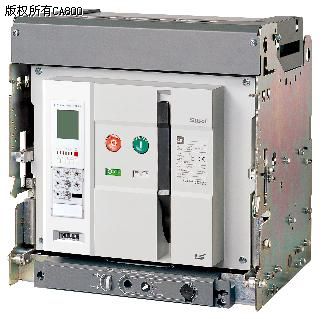

1-3. Susol ACB(Air Circuit Breakers)

● 特征

　　SUSOL/METASOL空气断路器是世界上高水平的新一代空气断路器，它的短路容量为150kA导电能力高达6300A，具有完全无阻隔导电能力。它同时带有多种附件，OCR可以用来测量，保护和分析电流和电源。用户可以使用多种不同的安装方式和兼容安装，很容易地安装到不同的电器上。

　　SUSOL系列 AH型断路器有3种型号，分断能力分别为：2000AF时，85kA；4000AF时，100kA；6300AF时120kA。

　　METASOL系列 AN/AS型断路器共有4种型号，分断能力分别为：2000AF时， 70kA；4000AF时，85kA；5000AF时，100kA; 6300AF时120kA。
