最小体积的隔离双输出IGBT驱动器专用辅助电源添新成员

发布时间:2010-01-07 10:49     新闻类型:产品新闻      人浏览
分享到:

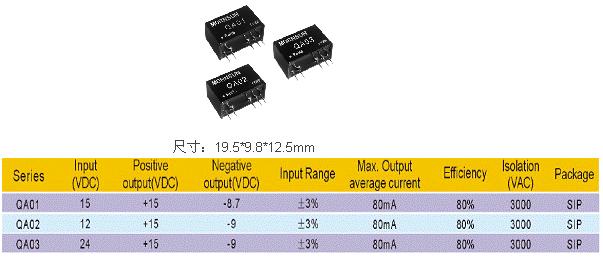

  QAxx 系列产品是MORNSUN为IGBT Driver设计的专用隔离辅助电源,能与MORNSUN 的QC962、以及三菱的M57962L等一系列需要隔离的双路正负电源供电的IGBT 驱动器或驱动电路配套使用;此专用电源采用了单路输入,双路独立输出后共接模式,可更好地控制IGBT 的开通和关断。为了满足更多的输入电压的需求,该系列在QA01的基础上新推出两款新品,分别是QA02、QA03。

QAxx具有:

1. 高隔离电压(3000VAC,输入/输出;测试1min/1mA);

2.  高效率(80%);

3.  小体积(19.5*9.8*12.5mm);

4.  高可靠性(MBTF≥350万小时);

5.  工业级工作温度(-40~+85℃);

6.  符合ROHS环保要求等优点。

7.  可空载使用;输出带短路保护,可持续短路,自恢复,能避免因线路故障导致器件烧毁的情况发生,消除安全隐患。



  目前,市面上还没有正负隔离电源输出的专用IGBT Driver辅助电源推出,多采用下述两种方案:

1.  使用24V单电源外加9.1V稳压管的方式为驱动器供电,即:VCC=+15V,VEE=-9V,此方案产生负偏压的稳压二极管D2如被击穿短路,会造成IGBT的损坏,关断负电压不够可靠;

2.  使用两个单电源的方式为驱动器供电,这样则会增加布局面积以及增加总体成本。

为了发挥IGBT驱动器的特有性能要求和保证其安全运行,MORNSUN 新推出的QAxx系列无需外接任何元器件,便可靠地为IGBT驱动器提供两路隔离正负电源。如需其它电压输入,可以订制。
