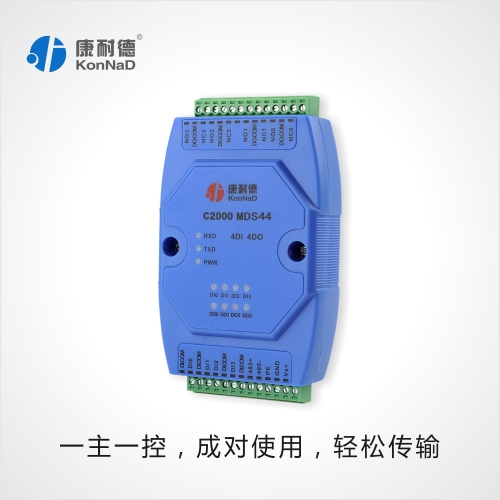

485开关量点对点传输，四路开关量转485C2000 MDS44为RS485型开关量点对点传输模块，可以通过RS485网络进行开关量信号远程传输，完全可以替代现有基于线缆实现信号传输的解决方案。

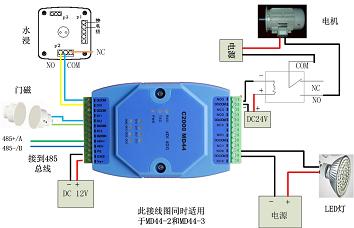

485开关量点对点传输，四路开关量转485MDS44具备1个RS485通讯口、4路数字量输入（DI）和4路数字量输出（DO），DO可以输出常开（NO）、常闭（NC）两种状态（可自定义上电初始状态）。成对使用MDS44可以将4组输入输出信号通过RS485网络传输至PLC或DCS控制系统。通过使用MDS44，远端传感器信号便可以经由现有RS485网络精确传送至本地控制器或显示面板。提供5年质保服务

485开关量点对点传输，四路开关量转485特点：

→4路数字量输入；

→4路数字量输出；

→通过RS485传输物理信号；

→成对使用，一主一从MDS44间点对点开关量传输；

→I/O与系统完全隔离；

→RS485通讯接口提供光电隔离及每线600W浪涌保护；

→电源具有良好的过流过压、防反接保护功能；

→丰富的指示灯，全面查看状态，及时排查故障；

→安装方便。

我们I/O 联网采集模块有两种接口，其中M281、M244、M2A8三款是网口采集的，能够通过以太网远距离采
集和传输数据，并且有一个RS485扩展口，能够通过485总线扩展级联我们其他RS485的IO 模块，最多支持
16级级联。通过这种网口带458的级联方式，能够灵活和简便实现客户不同现场环境中大系统、大范围的各
种IO 量扩展、采集控制。而通过网络传输IO 采集数据能够降低布线难度和降低传输过程中的信号干扰，
能够帮助客户降低工程成本。

485开关量点对点传输，四路开关量转485技术参数
数字量输入接口

 DI                 4路干接点输入

 DI保护             过压小于240V ，过流小于80mA

数字量输出接口

 DO                 4路C型继电器
DO容量            2A/30VDC   1A/125VAC
DO有保护         防雷600W, 过压小于60V,过流小于500mA



串口通信参数

 接口类型         RS485
波特率             9600
数据位             8
奇偶校验           None
停止位             1
流量控制           None
通讯协议           Modbus Rtu
串口保护           串口ESD保护 1.5KV
串口防雷           600W
串口过流，过压     小于240V，小于80mA


电源参数

电源规格           9-24VDC  (推荐12VDC)
电流               200mA@12VDC
功耗               小于2W
浪涌保护           1.5kW
电源过压，过流     60V，500mA


工作环境

工作温度、湿度     -25~85℃，5~95%RH，不凝露

储存温度、湿度     -60~125℃，5~95%RH，不凝露


其他

尺寸               72.1*121.5*33.6mm
保修               5年质保保修，5年质保
