气动敲击锤价格,气动冲击锤厂家,气动打击锤型号,气动振打锤

气动敲击锤价格,气动冲击锤厂家,气动打击锤型号,气动振打锤

分类:气动元件
品牌:安德
厂商:安阳市安德电子机械有限公司
型号:K63G
相关行业:

发布时间:2015-11-07 17:14
浏览人数:

产品详情



(AD1999)型号和参数

型号

使用压力

Kg/cm2

空气消耗量

L/回

冲击力

Kg.m/s

重量Kg



K32G

3-4

0.042

2.6

2.2

K40G

3-4

0.096

3.2

3.1

K63G

4-4.5

0.38

12.5

5.8

K80G

4.5-5

0.46

20.8

11

K100G

5-6

1.01

30

21

K125G

5.5-7

2.53

55

45

K160G

5.5.-7

4.8

100

55

适用范围

    食品、金属铸造、水泥、饲料工业、制药、化学、肥料、橡塑胶工业、矿业.运输设备、仓储业、污染防治等工业。

特点

1、不需要使用电源供应,防爆场内亦可使用。

2、体积小,安装容易,出力大小易控制。

3、种类齐全,使用者可依需要选用。

4、小型桶槽或管路内,是清除堵料的最佳利器。

5、可瞬间停止或启动,无马达振动器的惯性现象,不会造成设备损坏。

选择气锤要从以下几个方面考虑

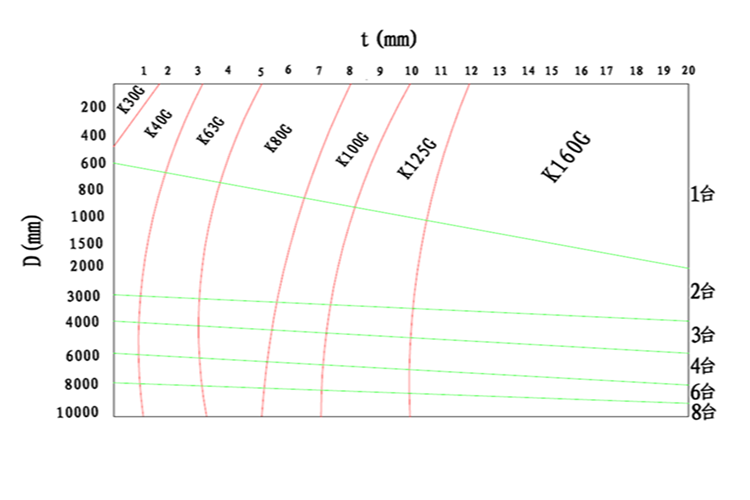

1、 根据料仓的直径和金属板厚度选用,见图1




2、根据物料的特性选用:含水率、堆密度(比重)、粒径等。

3、气锤的安装位置要合理:不合理的安装位置,既削弱了振动力,又损害了气锤本身。如图1,也就是不要对称安装,要交叉安装,另外不要少于L/3,否则影响振动力。

4、根据料仓形状选择,圆锥料仓安1台,角锥料仓安2台。实践证明角锥料仓比圆锥料仓振动效果差,传播效率低。

5、根据料仓的大小,容积选择。



安装使用说明

一、安装

1、按照底座连接孔尺寸加工一件连接板,焊接到料仓锥形部位。或用相应槽钢焊接在料仓锥部。(焊接时要采用断续焊)

2、无论是连接板还是槽钢,和气锤的接触面要平整,否则螺丝把紧时,使气锤缸筒变形导致停振。

3、用螺栓将气锤固定在连接板上。(要加平垫和弹簧垫圈)

4、将气源软管与气锤连接好,即可使用。

5使用一段时间(最好是每周),要检查拉杆及法兰螺丝是否松动,要及时紧固,以延长气锤使用寿命。否则,拉杆容易断裂。

二、使用

各种型号同时安装使用示意



若同时使用几台不同型号的气锤,可根据气锤使用时间调整时间顺序继电器。

ADSK20时间顺序控制器

本产品的功能主要是控制气锤按时间顺序工作,可控制1-20台气锤。

电器规格

外壳:金属

工作环境温度:-10-60℃

电源:110/220VAC

显示方式:2位

保险:2A

消耗功率:3W

控制功能说明

l 使用者可自由设定1-20路气锤的振动情况

l 时间间隔每路3-60秒

l 输出路数显示第一次输出从“00”开始,设定的路数即是最大的显示加“1”。  20路气锤的情况,按照顺序一次 动作一支,在20路工作完成后,自

动返回,从新开始。



常见故障处理

常见故障

原因

排除方法





不启动

启动压力太低或流量不足

检查启动压力是否正常

配管不合理,管路太细

按照主管是支管两倍的原则调整

系统堵塞

逐段检查、疏通

进排气口安装错误

确认进、排气口

选用电磁阀错误

电磁阀必须是二位三通阀,动作停止,需要排气,否则第二次起动无法进行

安装前起振安装后不起振

安装时接触面不平整,扭紧螺丝时,造成缸筒变形

修平焊接槽钢或平铁板

振动力太小或无法启动

主管配专管太多,或主管与支管粗细一样

主管截面积不能小于支管截面积总和

振动杂音

固定螺丝松动

紧固螺丝

电磁阀杂音

电磁阀污染

清理杂物或更换











注:G为改进型气动敲击锤。

售后服务,保养

售后服务

安装及使用过程中如有问题,请致电安阳安德电子机械有限公司

电话:0372-2959556 传真:0372-2272186 手机:13503975383

QQ519817447     QQ867339139

邮箱:dequanj@163.com   网址:www.andedzjx.com


保养

1)使用开始12日内再拧紧主体与基座的联结螺栓,以后每周要再拧紧。

2)气动敲击锤用的压缩空气必须是含油空气,不得缺油或供油不足。
