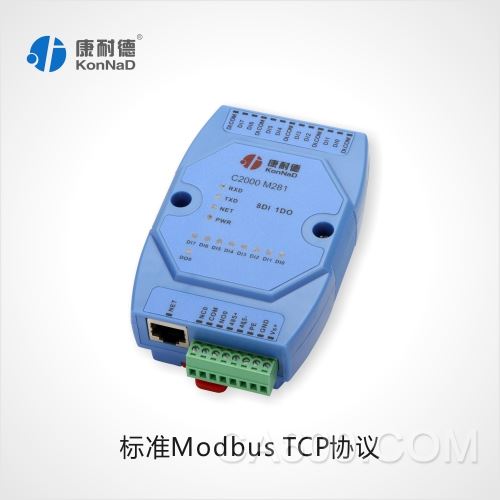

八路数字量转网络，网络开关量模块——C2000 M281

特点

→8路数字量输入；
→1路数字量输出；
→I/O与系统完全隔离；
→采用Modbus TCP通讯协议；
→RS485接口可作为扩展接口，连接MD44，MDA8，MD82，MD88，MD16等模块；
→电源具有良好的过流过压、防反接保护功能；
→丰富的指示灯，全面查看状态，及时排查故障；
→安装方便；

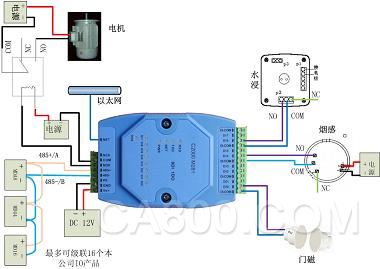

接线图

八路数字量转网络，网络开关量模块C2000 M281软件操作设置之前需要安装《IO设备管理软件》程序。双击解压后的安装程序，在向导的指引下就可以对程序进行安装。安装完成后会在开始菜单创建一个快捷方式，链接到安装目录中的相应的可执行程序。

*注意 本软件仅用于对产品进行测试，不用作其它用途。
*注意 在使用软件对IO设备进行操作时，请保证设备正常加电并连接好通讯线缆。

八路数字量转网络，网络开关量模块技术参数

数字量输入接口
DI              8路干接点输入
DI保护          过压小于240V ，过流小于80mA

数字量输出接口
DO              1路C型继电器 2A 30VDC   1A 125VAC
DO有保护        防雷600W, 过压小于60V,过流小于500mA


串口参数
接口类型        RJ-45
速率            10/100M自适应
通信协议        Modbus TCP
嵌入协议        ARP，ICMP，IP，TCP，UDP，DHCP，DNS


设置方式
设置程序
串口通信参数    波特率 9600
数据位          8
奇偶效验        无
停止位          1
流量控制        无
地址            1-255


串口保护
串口ESD保护     1.5KV
串口防雷        600W
串口过流，过压  小于240V，小于80mA


电源参数
电源规格        9-24VDC  (推荐12VDC)
电流            200mA@12VDC
功耗            小于2W
浪涌保护        1.5kW
电源过压，过流  60V，500mA


工作环境
工作温度、湿度  -25~85℃，5~95%RH，不凝露
储存温度、湿度  -60~125℃，5~95%RH，不凝露


其他
尺寸            72.1*121.5*33.6mm

保修            5年质保

八路数字量转网络，网络开关量模块简介

M281是8路数字量输入（DI）和1路数字量输出（DO）采集控制设备，DO可以输出常开（NO）、常闭（NC）两种状态。采用标准的Modbus TCP通讯协议，可以通过TCP/IP网络远程采集数字量数据。本产品还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MD82，MD88，MD16、MDA8等RS485采集模块能够通过最低成本实现网络接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。

高可靠的康耐德：

1、不死机：双看门狗电路设计，永不死机

2、高时效：RTOS嵌入式实时操作系统，高时效

3、不丢包：累计测试8760小时，传输394,200,000,000字节数据，0丢包0误差

4、低返修：超百万件产品在线带电运行，返修率低于千分之三

5、宽温度：-40℃-85℃宽温度范围稳定运行

6、宽电压：9-24V宽电压范围正常工作

7、端口保护：全端口过流、过压、防反接、防错接保护

8、防雷防潮：30万伏高等级防雷保护；高标准防潮、防尘处理
