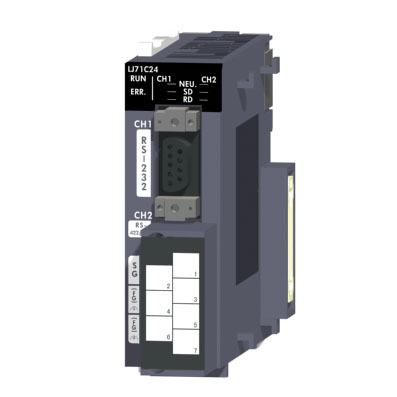

LJ71C24-CM 三菱PLC串行通信模块

分类：逻辑控制模块
品牌：三菱
厂商：广州圆丰自动化科技有限公司
型号：LJ71C24-CM
相关行业：

发布时间：2016-03-14 15:26
浏览人数：人

产品详情

LJ71C24-CM 供应商 LJ71C24-CM价格(面价) 5620、LJ71C24-CM规格参数
LJ71C24参数说明：RS-232 1通道、RS-422/485 1通道、传送速度2通道合计为230.4kbps

三菱PLC LJ71C24

三菱PLC LJ71C24产品规格说明

[接口]
CH1：RS-232 标准(D-Sub 9P母)
CH2：RS-422/485 标准(两片式端子排)
[通信方式]
线路：全双工通信/半双工通信
MC协议通信：半双工通信
通信协议通信：全双工通信/半双工通信
无顺序协议通信：全双工通信/半双工通信
双向协议通信：全双工通信/半双工通信
[传送速度]
50/300/600/1200/2400/4800/9600/14400/19200/28800/38400/57600/115200/230400
230400bps 只能用于CH1 侧。(在CH2侧中不能使用)
2 个接口的合计传送速度可以在230400bps以内使用。
使用发送接收数据监视功能时，2个接口的合计传送速度可以在115200bps 以内使用。
[数据格式]
起始位： 1
数据位： 7/8
奇偶位：1(垂直奇偶)/无
停止位：1/2
[访问循环]
MC 协议通信：C24安装站的CPU 模块的END 处理时进行1 个请求的处理。
* 处理所需扫描次数/链接扫描次数根据请求内容而有所不同。
通信协议通信：发送接收均通过专用指令(CPRTCL指令)执行请求时。
无顺序协议通信/双向协议通信：每次发送请求时执行发送，可以进行常时接收。
[出错检测]
奇偶校验：有全部协议对象时通过参数进行奇数/偶数选择。
和校验码：通过参数选择用于MC协议/双向协议。用于通信协议时，通过选择的协议确定和校验码的有无。用于无顺序协议时，通过用户登录帧进行选择。
[传送控制]
DTR/DSR(ER/DR)控制、RS/CS控制、CD信号控制、DC1/DC3(Xon/Xoff)控制、DC2/DC4控制可用RS-232； DTR/DSR(ER/DR)控制、RS/CS控制、CD信号控制不可用于RS-422/485
DC2/DC4控制、DC1/DC3(Xon/Xoff)控制可用于RS-422/485
选择DTR/DSR 信号控制及DC 代码控制。
[连接的线路构成(外部设备侧: CPU模块侧)]
