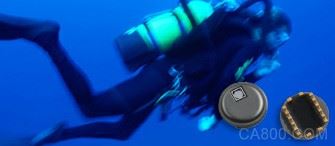

3D-MEMS硅电容数字式压力传感器

3D-MEMS硅电容数字式压力传感器

分类:压力传感器
品牌:昊润
厂商:北京辰坤信和科技有限公司
系列:暂无
型号:chr1000
相关行业:

发布时间:2016-12-14 11:10
审核时间:2016-12-14 17:42
更新时间:2016-12-14 11:10
浏览人数:26 人

产品详情

产品特点:

测量范围:30Kpa-120Kpa

单级+2.4-3.3V电源

四种工作状态,外加断电模式

板上线性化和温度补偿

板上温度测量

预编译校准系数,温度漂移,灵敏度系数包含于EEPROM中

标准数字输出:SPI或I2C(1

O形环小尺寸封装,直径:6.1mm,高度1.7mm(2

实验承受压力:3.2Mpa

符合RoHS,不含铅

产品优点

高分辨率,高速,适宜的电流消耗

高精度,低功耗

坚韧的封装

采用先进的VTI 3D-MEMS技术

最小的MCU资源即可事先高度或者气压的计算

产品应用

大气压力测量,高度计应用

家用气候监测

先进的医学应用

水平测量

订购信息

产品

描述

出厂价

SHR1000D01

30Kpa-120KpaSPI串口,内部时钟

78RMB/pcs

SHR1000D01

30Kpa-120KpaIC串口,内部时钟

78RMB/pcs

极限条件

参数

单位

电源电压

0.3to+3.6

V

输入/输出脚电压

0.3to(Vdd+0.3)

V

ESD(人体模式)

±2.0

kV

ESD(机器放电模式)

±0.5

kV

存储温度

30+85

实验承受压力

3.2

Mpa

电气特性:(Vdd为2.7V,温度为常温,除非特别说明)

参数

条件

最小值

典型值

最大值

单位

电源



2.4



3.3

V

电流消耗

Vdd=2.4-3.3v高分辨率模式



26

50

μA



Vdd=2.4-3.3v高速模式



25

50

μA



Vdd=2.4-3.3v超低功耗模式



3.5

6

μA



Vdd=2.4-3.3vPowerDown模式



0.2

0.5

μA

输出负载

@500kHz





50

pF

数字输入脚电容







16

pF

SPI时钟频率







500

kHz

I2C时钟频率







400

kHz

数字转换时间

@500kHz



120



us

性能特性

参数

条件

最小值

典型值

最大值

单位

测量压力范围

标称值

30



120

kPa

工作温度



-20



70

精度

海平面,+1040

-100

18

100

Pa





-8.5

1.5

8.5

m



0-3000m+1040

-100

27

100

Pa





-8.5

2

8.5

m



0-8000m,-20+70

-250

100

250

Pa





-40

8.5

40

m



高分辨率模式0-3000m



2

6

Pa







0.1

0.4

m



超低功耗模式0-3000m2





15

Pa









1.3

m

非线性

0-3000m





25

Pa









1

m

压力值输出字节长度





19



bits

温度值输出字节长度





14



bits

输出压力值更新速率

高分辨率模式



1.8



Hz



高速率模式



9



Hz

温度分辨率





0.2

0.5

温度精度



-2

1

+2

通讯接口通过SPI或I2C。SPI为全双工四线制,SHR1000和MCU的连接使用MOSI,MISO,SCK和CSB。I2C则是从方式的半双工两线制,通过连接SDA和SCL引脚。

工作模式

模式

压力测量

分辨率

输出数据更新速率

高分辨率

持续性

17bit

1.8Hz

高速率

持续性

15bit

9Hz

超低功耗

周期性

15bit

大约1Hz

低功耗

外部触发

17bit/15bit



断电

PD脚激活





电气连接

SHR1000D01(SPI接口)

引脚

名称

作用

特性

1

ATST

悬空,仅工厂测试用

标准应用中连接AVSS

2

TRIG(5

触发

数字输入

3

DRDY

中断信号(数据完成)

数字输出

4

CLK

不使用,接地



5

DVDD

数字电源

电源线

6

DVSS

数字地

电源线

7

DVDDS

数字输入滤波器

数字电源输入器滤波器

8

PD(5

断电

输入,使芯片处于断电模式

9

SCK(5

SPI时钟输入

时钟接口

10

MOSI(5

SPI输入

SPI数据输入

11

MISO

SPI输出

数字数据输出

12

CSB

SPI片选

数字输入

13

AVDD

模拟电源

电源线

14

AVSS

模拟地

电源线

15

AVSS

模拟地

电源线

16

ATST

悬空,仅工厂测试用

标准应用中连接AVSS

SHR1000D11(I2C接口)

引脚

名称

作用

特性

1

ATST

悬空,仅工厂测试用

标准应用中连接AVSS

2

TRIG(5

触发

数字输入

3

DRDY

中断信号(数据完成)

数字输出

4

CLK

不使用,接地



5

DVDD

数字电源

电源线

6

DVSS

数字地

电源线

7

DVDDS

数字输入滤波器

数字电源输入器滤波器

8

PD(5

断电

输入,使芯片处于断电模式

9

SCK(5

I2C串口时钟

时钟接口

10

MOSI(5

I2C数据

I2C数据输入/

11

MISO

悬空



12

CSB

悬空



13

AVDD

模拟电源

电源线

14

AVSS

模拟地

电源线

15

AVSS

模拟地

电源线

16

ATST

悬空,仅工厂测试用

标准应用中连接AVSS

注释1:I2C兼容TWI(两线串口)

注释2:参考DVDD

注释3:保守估计

注释4:可以由改变更新方法控制压力值更新速度

注释5:MCU必须激活信号使其处于高或者低的状态


注释:为了使连接更加稳定,成对引脚1,16和14,15(内部是连接一起的)必须焊接。

外形尺寸(mm)
