马鹿塘水电站水位远程监测系统

马鹿塘水电站水位远程监测系统

分  类:SCADA

品  牌:唐山平升DATA86

厂  商:唐山平升电子技术开发有限公司

型  号:DATA-9201

相关行业:

发布时间:2017-01-15 17:47 浏览人数:

最新产品

产品详情
参数
包装
马鹿塘水电站水位远程监测系统

      马鹿塘水电站位于云南省东南部文山壮族苗族自治州麻栗坡县境内的盘龙河干流上,为盘龙河下游河段十级梯级规划的第八级,为梯级开发中装机容量最大的水电站。

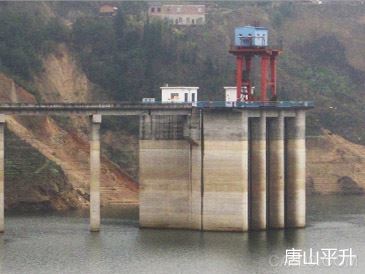

     安装现场图片:




       水电站水位变化范围在0-100米之内,甲方要求采用非接触式雷达水位计,采集的实时水位值要能接入现有的监控软件之中,安装现场具备网口通讯,雷达水位计输出为4-20mA电流信号。
      此系统采用平升产品DATA-7203+磨砂模块模式,DATA-7203采集水位计数据、电池电压、门开关报警状态等信息,通过磨砂模块接入现有监控系统网络中,上位机软件系统做相应的配置。
      此项目系统原理简单,不复杂,这里主要介绍一下雷达水位计供大家参考:
工作原理:雷达水位传感天线发射雷达脉冲,天线接收从水面反射回来的脉冲,并记录时间T,由于电磁波的传播速度C是个常数,从而得出到水面的距离D,从频率来讲雷达水位计分为高频低频:高频为26G、低频为6.8G。
低频雷达水位计价格低,市场价格不高于3000元,测量距离短,一般不超过30米,长距离效果不理想,如果只是测量10米左右的距离,节省成本可以采用。
       高频雷达水位计价格比低频雷达水位计价格高一些,市场价格在3800元左右的,具体参考厂家品牌。高频雷达水位计测量一般分为2个档次:30米或者70米,一般河道水位监测或者罐体液位等都采用30米量程;70米量程一般用于中型水库的水位监测。对于更宽的测试范围,可以定制,比如此项目,但是价格也是较高。
      由于低频和高频在价格上差距不是很大,鉴于高频雷达水位计数据稳定性,0-30米量程被广泛应用,低频雷达水位计应用在不断减少。另外雷达水位计可以设置4-20mA电流输出代表空高或者物位,所以建议客户采用4-20mA输出的雷达水位计,方便接入唐山平升硬件设备。

相关资料:
水位监测系统:http://www.data86.com/?p=1834
水位监测设备-太阳能供电型:http://www.data86.com/?p=916
地下水监测设备(RTU):http://www.data86.com/?p=324
水位计:http://www.data86.com/?p=1306


马鹿塘水电站水位远程监测系统
更多相关产品、应用方案、案例分享、技术资料请登陆唐山平升公司网站:http://www.data86.com
