概述

       No Magic系列产品被达索收购后融入3D Experience产品协同研发管理平台中，是一款强大的建模工具，专为软件分析和设计、系统建模、项目管理等领域设计。该软件提供对SysML / UML /UAF语言的完整支持，提供MagicGrid方法论，涵盖：业务分析、干系人需求分析、系统需求定义、系统架构定义、设计方案权衡、系统分析验证及协同设计管理等内容，支持早期对方案可行性进行快速验证，更快地分析替代方案，探索更完整的设计空间。

       No Magic采用统一的标准语言及流程规范，借助协同研发平台的统一数据源优势，实现模型元素追溯，便于变更管理及影响分析，提高设计重用、沟通和理解质量。

产品家族功能介绍

      · Cameo Systems Modeler：专注于系统工程领域，提供SysML建模支持，用于复杂系统的设计、分析和验证

      · Cameo Collaborator：协作工具，支持团队成员于在线平台上共同查看和编辑MagicDraw和Cameo Systems Modeler中的模型和文档

      · Cameo Simulation Toolkit：为MagicDraw和Cameo Systems Modeler的仿真工具包提供了模型执行和仿真分析的功能，帮助用户验证系统模型的行为，进行系统设计的验证和优化

      · Teamwork Cloud：支持MagicDraw和Cameo Systems Modeler用户之间的协作和团队工作。Teamwork Cloud提供了一个集中式的云基础设施，使团队成员能够实时共享、编辑和管理建模项目，确保团队之间的协作和信息共享

扩展模块功能

       No Magic通过各种插件和扩展模块提供额外功能，包括：

      · Model-Based Systems Engineering (MBSE) Plugin：扩展了MagicDraw的功能，帮助用户更好地进行系统工程建模和分析

      · SysML Plugin：为MagicDraw添加SysML支持

产品功能及特点

      · 提供MagicGrid方法论

          MagicGrid方法论基于INCOSE-OOSEM方法和MBSE工程实践提出，与ISO/IEC/IEEE 15288定义的流程一致。涵盖：问题域与干系人需求开发流程、解决方案域与架构定义流程、实现域与设计实现流程。该方法论为用户提供了完整且适用于产品研发流程的MBSE建模框架，支撑产品自顶而下的逐层分解及自底而上的系统集成，为产品指标优化及系统设计协同奠定基础。

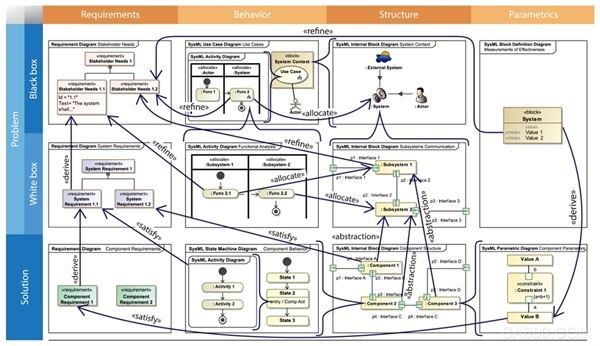

MBSE建模流程

      · 强大的建模仿真能力

          No Magic提供模型执行框架和基础框架，包括：OMG fUML、W3C SCXML、JSR223，支持用户交互界面建模和执行，提供模型调试和动画环境，提供可视化的仿真效果来验证系统行为。

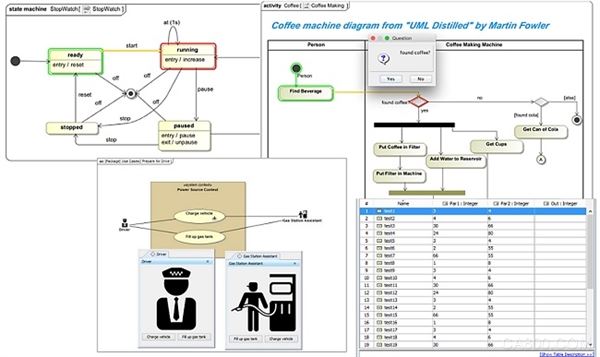

仿真效果图

      · 完整的体系建模语言和设计框架

          No Magic提供可用于体系建模的语言和解决方案：基于UPDM /SysML /BPMN  /SoaML /UML等建模标准，支持DoDAF /MODAF /NAF /TOGAF /UAF等体系建模，满足多行业领域建模需求。

      · 强大的工具集成能力

          No Magic支持集成多学科软件，主要包括：Matlab/Simulink、Mathematics、Maple等，支持导入FMU、Modelica模型集成仿真，支持基于OMG SysPhS规范导出Modelica和Simulink模型。No Magic提供丰富的需求工具集成能力，支持基于(OMG) XML数据格式的规范，支持需求交换格式为ReqIF的工具集，包括IBM DOORS、MS office等。No Magic支持多种插件扩展功能。

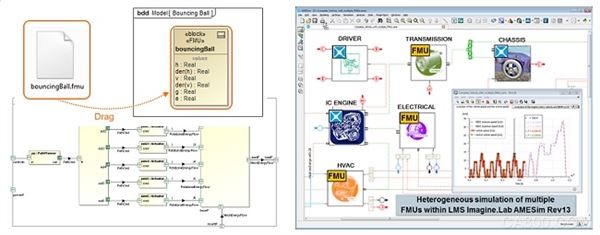

联合仿真

      · 具有二次开发及代码生成能力

          No Magic提供丰富的API函数，支持功能模块及交互界面的开发；支持OCL对象约束语言，可定制模型约束规则，用于模型规范化检查；支持VTL语言，可定制报告模板，实现报告自动生成。提供UML模型的代码导出框架，支持导出Java、CORBA IDL、DDL、XML Schema、C++、WSDL和C#语言。

      · 支持团队协作

          No Magic提供多用户协同建模环境，支持将项目文件模型发布到服务器，供各地的项目团队成员协同工作，包括模型的增删查改及用户角色权限管理，增强系统工程师、研发团队和利益相关者之间的沟通。

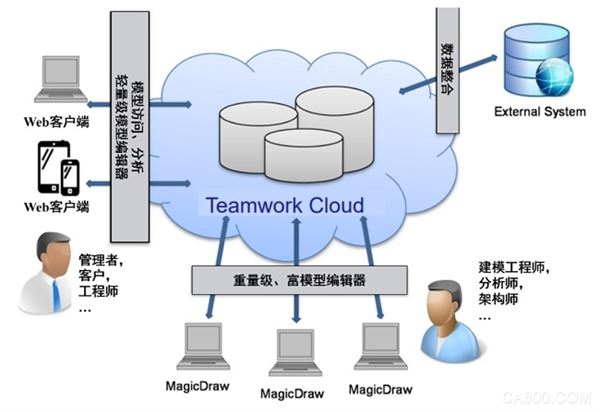

协同建模环境
