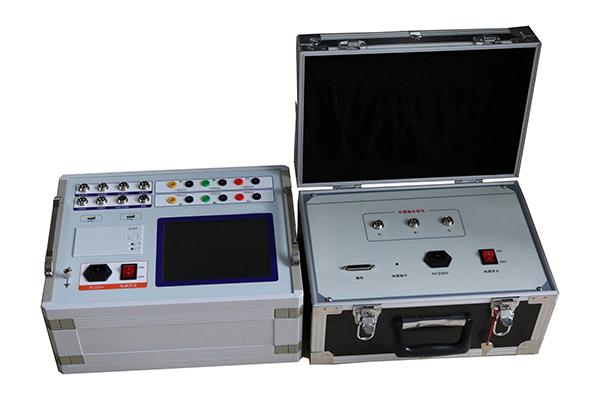

产品简介

        随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统

的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》

GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动

态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

       高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

产品特征

•  本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。8.4寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。

•  高速热敏打印机，方便现场打印测试数据。

•  机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC10～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

•  配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

•  适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

•  开关动作一次，得到所有数据及图形。

•  主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

•  配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

•  同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻、3路石墨。

•  内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

•  全自动电机储能、电机功率测量功能。

•  内部抗干扰电路可满足800KV变电站内可靠使用。

技术参数

1．时间测量：

              12路 固有分闸（合闸）时间

              分闸（合闸）相内不同期

              分闸（合闸）相间不同

              合闸（分闸）弹跳时间（弹跳次数）

              测试范围：0.01ms～20s，分辨率：0.01ms,

              测试范围：20s～200s，分辨率：0.1ms,

              在200ms以内准确率：(0.1%t±0.1)ms

2.合闸电阻测量：

             3/6路固有分闸（合闸）时间

             分闸（合闸）相内不同期

             分闸（合闸）相间不同期

             合闸电阻投入时间

3. 测量范围：20～10KΩ,分辨率0.1Ω，准确度：3%±1个字

4.石墨触头测量：

             3/6路固有分闸（合闸）时间（选配）

             分闸（合闸）相内不同期

             分闸（合闸）相间不同期

             测量电流：10A

5．速度测量：刚分（刚合）速度

         指定时间段（行程段或角度段）平均速度

6. 测速范围：1mm传感器 0.01～25.00m/s

                    0.1mm传感器 0.001～2.50m/s

        360线传感器：360о，分辨率:0.5о,测量范围：5-1000mm.

8. 电流显示：≤30A,分辨率：0.01A。

9.仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%

10.直流电源输出:DC20～260V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)。

11.外触发触发电压：AC/DC10-300V，电流≤120A

12.隔离开关测量范围：

           ⑴、电压输出：DC10～260V（可调）；

           ⑵、电源输出时间：0.01-20秒（可设置）；

           ⑶、断口信号采集时间可达200秒；

           ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

 13.主机体积：360×260×170mm

 14.使用环境：  -20℃~+50℃

 15.相对湿度：≤90%
