HQB60型系列  轻落活动跳板安装使用说明书

（一）用途：

HQB60型轻落活动跳板，是本单位根据《石油库设计规范》中栈桥技术及安全要求全新设计的。适用于各类火车装卸栈桥平面、汽车发油台与槽车顶部之间的安全行走桥梁。

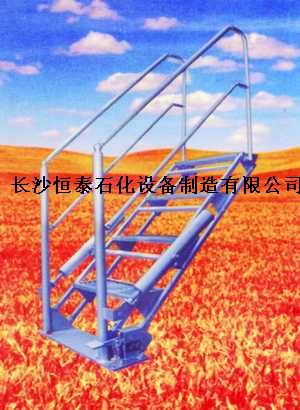

轻落活动跳板示意图：

（二）结构：

主结构由多块平面活动踏板和竖面可折叠双平行杆状扶手构成，辅以双压簧平衡器作为重量平衡之用。

（三）特点：

1、轻起轻落：由于有压簧平衡器的作用，使得跳板的起落平缓无冲击，落下和回升均轻松省力。

2、带安全扶手：无论跳板在何种角度，安全扶手始终保持与踏板平行等距，行人有可靠的安全保护。

3、活动踏板始终保持水平状况：无滑倒的危险，折叠收入占用空间极少。

（四）规格：

1、            HQB60-1250（三踏步）伸出长度L=1250mm跳板宽度600mm

最大高度H=2090mm

2、            HQB60-1400（四踏步）伸出长度L=1400mm跳板宽度600mm
