RS-232光隔距离延长器
目前工业环境中许多重要的设备仍然使用RS-232接口界面设计,然而,RS-232,是一个点对点的界面,限制设备和计算机之间的传输距离只能为15米.为了克服这个限制,许多用户使用RS-232距离延长器来延长RS-232串口距离.

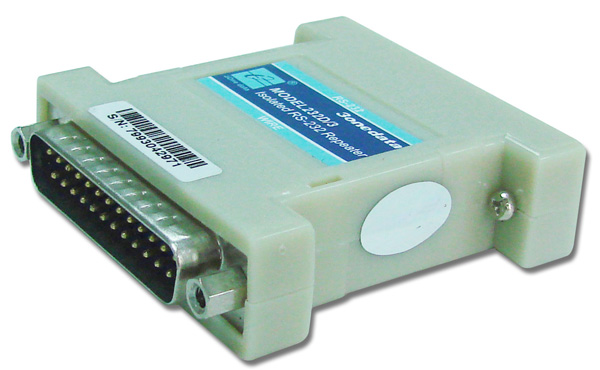

MODEL232D/25是一款袖珍型RS-232接口距离延长器.采用电流环技术设计,它能够从RS-232接口的TXD 、RTS和DTR信号获取电源,即使在只有TXD信号供电时亦能正常工作.相比其它延长技术,其不仅传输距离远,性能稳定,抗干扰能力强同时具有光隔效果.是RS-232距离延长的最佳解决方案之一.
特点：
※ 自动侦测串口速率
※ 完全隔离两端串口设备
※ 特有高效串口取电技术，TXD信号供电仍能正常工作,功耗极低
※ RS-232通信距离延长2公里（9600Kbps）
※ 2500V光电隔离功能
※ 接口具有600W浪涌保护，15KV静电保护
|
通讯指标： |
|
|
|
|
接口标准 |
符合EIA RS-232标准 |
|
RS-232信号 |
TXD,RXD,GND |
|
工作方式 |
异步工作,点对点 |
|
波特率 |
300-115200bps,自动侦测串口信号速率 |
|
延长信号 |
TXD,RXD,RTS,CTS,DTR,DSR,GND可选 |
|
传输距离 |
4公里(9600bps) |
|
RS-232口保护 |
600W浪涌保护、15KV静电保护 |
|
隔离电压 |
2500V |
|
接口形式 |
RS-232端DB-25母头,延长线端DB-25公头 |
|
|
|
环境指标： |
|
|
|
|
工作温度 |
-40℃到80℃ |
|
存储温度 |
-40℃到85℃ |
|
湿度 |
相对湿度 5%到95% |
|
|
|
电源指标： |
|
|
|
|
输入电源 |
无需外接电源, 从RS-232口的TXD、RTS、DTR信号获取电源 |
|
功耗 |
静态功耗10mA以内,动态功耗平均值40mA以内 |
|
|
|
外观指标： |
|
|
|
|
长×宽×高 |
65mm×55mm×16.5mm |
|
外壳 |
塑料 |
|
颜色 |
黑色 |
|
重量 |
70g |
|
|
