通用级高性能多功能单端供电光隔RS-485/422中继器
目前工业环境中许多重要的设备使用RS-485/RS-422接口界面设计,然而,RS-485/RS-422限制设备之间的传输距离只能为1200米.为了克服这个限制,许多用户使用RS-485/RS-422中继器来延长RS-485/RS-422设备之间的传输距离.

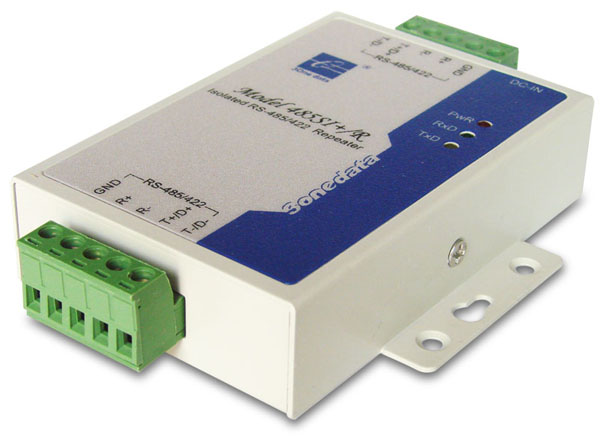

MODEL485SI+/R是一款通用级高性能光隔RS-485/RS-422中继器,通过开关设置,既可支持RS-485/RS-422中继功能亦可支持RS-485/RS-422双向转换.此外MODEL485SI+/R采用单端供电技术实现光隔,其RS-485/422一端采用独立外供电,而另一端采用DC/DC隔离变换提供电源,通信信号采用高速光耦隔离.这种设计能够有效避免工程中由于共用电源带来的隔离失效,称为真正"隔离".
特点：
※ 自动侦测串口速率、判别和控制数据传输方向
※ 特有接口自适应技术，无需开关设置，随意切换RS-485/RS-422接口
※ 既可支持RS-485/RS-422中继功能亦可支持RS-485/RS-422双向转换
※ 单端9V供电,另端采用5VDC-DC 电源隔离3000V,无需串口取电
※ 信号传输采用3000V高速光隔及预加重技术
※ 通信距离长达3000米（9600BPS）
※ 接口提供1500W浪涌保护，15KV静电保护
|
通讯指标： |
|
|
|
|
标准 |
符合EIA RS-485,RS-422标准 |
|
RS-485信号 |
D+,D-,GND |
|
RS-422信号 |
R+,R-,T+,T-,GND |
|
工作方式 |
异步工作,点对点或多点,2线半双工,4线全双工 |
|
方向控制 |
采用数据流向自动控制技术,自动判别和控制数据传输方向 |
|
波特率 |
300-115200bps,自动侦测串口信号速率 |
|
负载能力 |
支持 32点轮询环境(可定制128点) |
|
传输距离 |
RS-485/422端3000米(9600bps时) |
|
接口保护 |
600W浪涌保护、1500V静电保护 |
|
光电隔离 |
3000V |
|
接口形式 |
一端 DB-9母头,一端DB-9公头 |
|
|
|
环境指标： |
|
|
|
|
工作温度 |
-20℃到60℃ |
|
存储温度 |
-25℃到85℃ |
|
湿度 |
相对湿度 5%到95% |
|
|
|
电源指标： |
|
|
|
|
输入电源 |
9V供电 |
|
功耗 |
静态功耗120mA以内,动态功耗平均值300mA以内 |
|
|
|
外观指标： |
|
|
|
|
长×宽×高 |
130mm×33mm×16.5mm |
|
外壳 |
铁壳 |
|
颜色 |
电脑白 |
|
重量 |
200g |
|
|
