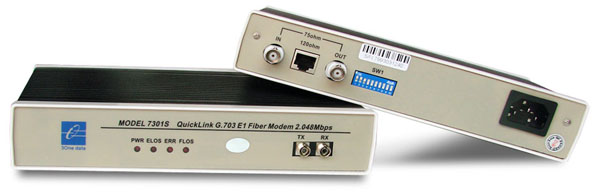

MODEL7301是一款单E1光纤MODEM.采用PDH技术设计,其E1接口符合ITU-T 的G.703协议,内置时钟晶振及时钟恢复电路.光接口采用高效率的CMI编码,支持单模多模两种光纤接口,传输距离从几公里到几十公里.
特点：
不成帧2.048Mbps E1到光纤传输设备
透明传输E1（G.703）协议，支持光纤、E1环回
E1(G.703)提供120欧姆（RJ45）和75欧姆（BNC）
多模采用ST接口，单模采用FC/SC接口
光口速率达到8.192Mbps
工作波长：850nm（多模），1310nm（单模）
多模通信达到2公里，单模达到20公里
接口具有1500V电磁隔离保护
220VAC电压输入
通讯指标：
接口标准 符合 ITU-T G.703 协议
抖动转移 符合 ITU-T G.735 协议
抖动容限 符合 ITU-T G.823 协议
E1信号(BNC) IN,OUT
E1信号(RJ-45) T+,T-,R+,R-,GND
光纤信号 TX,RX
工作方式 同步串行,透明传输
E1 口速率 2.048Mbps
光口速率 8.192Mbps
E1 口码型 HDB3
光口码型 CMI
光纤波长 多模 850nm,单模 1310nm
光口传输距离 多模 2 公里,单模 40 公里
接口保护 1500V 电磁隔离
E1 口形式 120 欧姆(RJ-45)和 75 欧姆(BNC 双同轴)
光口形式 多模采用 ST 接口,单模采用 FC 或 SC 接口
环境指标：
工作温度 -25℃到70℃
存储温度 -40℃到85℃
湿度 相对湿度 5%到95%
电源指标：
输入电源 220VAC
功耗 2W
外观指标：
长×宽×高 227mm×147mm×42mm
外壳 塑壳
颜色 黑色
重量 260g
|
