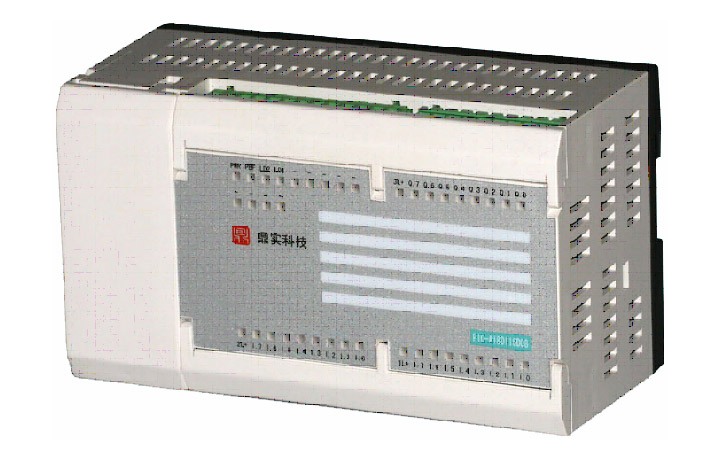

PIO-AI20
⑴ 技术指标
表8-19 PIO-AI20技术指标
|
参数 |
技术指标 |
参数 |
技术指标 |
|
尺寸 W x H x D [mm> |
173×100×84 |
电源(PWR)状态LED |
有 |
|
重量 |
430g |
总线故障(PBF)状态LED |
有 |
|
通讯 |
其它 |
|
通讯协议 |
PROFIBUS-DP V0/V1 |
模块额定电压
输入范围 |
24 V DC，
20.4 V DC ~ 28.8 V DC |
|
PROFIBUS-DP 波特 |
最大到12M |
消耗电流 |
200mA |
|
网络容量 |
站地址设定 1～99 |
保护 |
带反极性保护 |
|
每个段最多站数 |
32 (无中继器) |
自恢复保险 |
额定值0.5 A |
|
每个网络最多站数 |
126(包含地址为0的编程站) |
塑壳材料 |
ABS+阻燃 |
|
模拟量输入 |
|
模拟量输入通道数 |
20路 |
电压精度 (最大误差)
（25℃基本误差） |
± 0.2%
±0.1% |
|
输入类型 |
差分输入 |
电流精度(最大误差)
（25℃基本误差） |
±0.3%
± 0.2% |
|
电压模式输入范围 |
0～5V、1～5V、-5V～+5V、
0～10V、-10V～+10V |
电压模式最大输入电压 |
11V |
|
电流模式输入范围 |
0～20mA、4～20mA
-20mA～+20mA |
电流模式最大输入电流 |
25mA |
|
输入阻抗
·电压模式
·电流模式 |
1MΩ
250Ω |
20通道转换同期 |
50ms～3s |
|
转换频率 |
10～500HZ |
隔离测试电压 |
500V DC |
|
分辨率 |
16位 |
接线端子 |
可插拔端子，13针 |
|
电压输入时允许的最大输入电压 |
±10V |
适用范围 |
连接电压、电流传感器等 |
|
电流输入时允许的最大输入电流 |
±20mA |
|
|
M0+ M0- M1+ M1- M2+ M2- M3+ M3- M4+ M4- PE PE PE
+1L+ I.7 I.6 I.5 I.4 I.3 I.2 I.1 I.0 1M
|
M10+ M10- M11+ M11- M12+ M12- M13+ M13- M14+ M14- |
M15+ M15- M16+ M16- M17+ M17- M18+ M18- M19+ M19- |
M5+ M5- M6+ M6- M7+ M7- M8+ M8- M9+ M9- |
⑵ 端子定义及接线
⑶ 电压/电流方式设置SW1和SW2
PIO-AI20模块可以根据用户的需要把输入方式设置为电压或电流。每一路都是独立的个体，可以单独使用。模块左上方的小拔码开关SW1的1-10就是用来设置通道M0～M9输入方式的，模块左下方的小拔码开关SW2的1-10就是用来设置通道M10～M19输入方式的，见下图8-12所示：
打开PIO-AI20设备的前盖，使用螺丝刀设置开关SW1和SW2上对应的1～10位二进制拔码开关。
具体设置方法请见下表8-20所示：
表8-20 PIO-AI20输入方式选择开关SW1及SW2设置表：
|
SW1（1～10位） |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
备注 |
|
电流输入方式选择 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
ON（“1”） |
|
电压输入方式选择 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
OFF（“0”） |
|
对应通道号 |
M0 |
M1 |
M2 |
M3 |
M4 |
M5 |
M6 |
M7 |
M8 |
M9 |
|
|
SW2（1～10位） |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
备注 |
|
电流输入方式选择 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
ON（“1”） |
|
电压输入方式选择 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
OFF（“0”） |
|
对应通道号 |
M10 |
M11 |
M12 |
M13 |
M14 |
M15 |
M16 |
M17 |
M18 |
M19 |
|
⑷ LED诊断
表8-21 PIO-AI20产品的LED诊断
|
名称 |
名称描述 |
颜色 |
表示意义 |
|
PWR |
电源灯 |
绿色 |
亮：模块供电24V DC正常。 灭：没有电源。 |
|
PBF |
PROFIBUS故障灯 |
红色 |
亮：与PROFIBUS主站未连通，通信故障。灭：连通。 |
|
LD1 |
备用灯 |
红色 |
备用 |
|
LD2 |
系统故障灯 |
红色 |
亮：系统出现故障情况。灭：无系统故障情况。 | |
