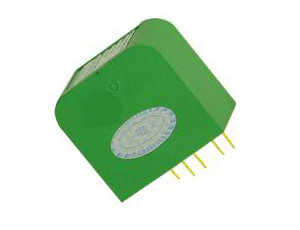

| 型号： |
CE-IZ01 |
|
负载能力： |
电压输出≤5mA |
| |
CE-IZ02 |
|
|
电流输出≤300Ω |
| 输入范围： |
0～500mA 0～5A |
|
响应时间： |
≤15mS |
| 输出类型： |
5V或4-20 mA |
|
辅助电源： |
+12V或+15V或+24V |
| 精度等级： |
0.2级 |
|
静态功耗： |
300 mW |
产品特性表
|
主型号 |
隔离原理 |
隔离耐压 |
响应时间 |
过载能力 |
静态功耗（mW） |
安装方式 |
|
Vz,Vd,Vg,Iz输出 |
Iy输出 |
| CE-IZ01 |
光电/三隔离 |
≤2500VDC |
≤10mS |
2倍1秒10次 |
180 |
300 |
导轨式
PCB式/螺孔 |
| CE-IZ02 |
调制 |
≤15mS |
50 |
120 |
产品选型表 （请按"从左到右的原则"选出可选项）
|
主型号 |
输出类型 |
辅助电源 |
穿孔方式
（mm） |
外形
结构 |
等级
指数 |
常用额定值 |
| CE-IZ01 |
3---0~5VDC (Vz)
4---0~20mA (Iz)
5---4~20mA (Iy)*
6---1~5VDC(Vy)
8---0~10V DC (Vd)
F---OC频率信号输出 |
2---12V
3---15V
4---24V |
M---无孔 |
S1 |
0.2
0.5 |
20mA，50mA，100mA，200mA,500mA，1A |
| S2 |
1A，2A，5A |
| CE-IZ02 |
H2
S1 |
20mA，50mA，100mA，200mA，500mA，1A |
| S2 |
1A，2A，5A |
*-选用该输出类型时，负载电阻应RL≤250Ω。如250Ω
选型示例：CE－IZ01－32MS2－0.2/4~20mA
描 述：输入单路直流电流: 4~20mA,输出:0~5V,辅助电源:+12V,无孔（端子输入），等级指数:0.2级
S2型电量隔离变送器。
接线参考图
| IZ01 |
外型图 |
安装图 |
接线图 |
H2型 |
|
|
|
S1型 |
|
|
|
S2型无孔 |
|
|
| |
|
|
