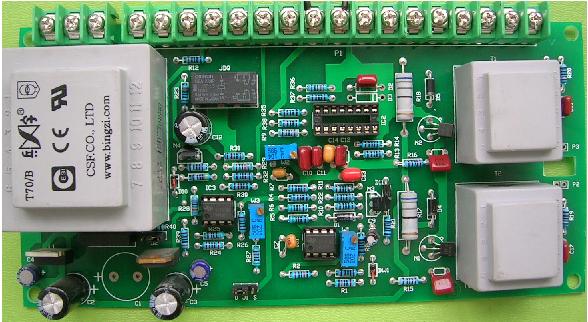

GBC2M-1型单相交流调压与半控整流通用型可控硅触发板/晶闸管触发板是移相型的电力控制器，其核心部件采用国外生产的高性能、高可靠性的军品级可控硅触发专用集成电路。输出触发脉冲具有极高的对称性及稳定性，且不随环境温度变化，使用中不需要对脉冲对称度及限位进行调整。现场调试一般不需要示波器即可完成。它可广泛的应用于工业各领域的电压电流调节，适用于电阻性负载、电感性负载、变压器一次侧及各种整流装置等，主要应用于以下负载：
* 以镍铬、铁铬铝、远红外发热元件及硅钼棒、硅碳棒、钼丝、石墨等为加热元件的温度控制。
* 盐浴炉、工频感应炉、淬火炉、熔融玻璃的温度加热控制。
* 整流变压器、调功机（纯电感线圈）、电炉变压器一次侧、直流电机控制。
* 单相电焊机、电阻焊机、点焊机控制、震动给料机、电磁铁等各种调场合。
* 单相风机水泵调速节能控制
* 电压、电流、功率、灯光等无级平滑调节。
为了进一步提高产品质量，我们有严格的质量保证体系：严格把握元器件的进货渠道；焊接前对元器件进行测试筛选；产品全部采用波峰焊（非人工焊接）；控制板焊接完成后进行初调；初调合格后进行为期一周的通电升温动态老化试验；出厂前再进行全面检测。确保给您提供的每一块触发板都是合格产品。
为了满足不同层次的需求，我们正在加强新产品的开发，并不断推陈出新。为了满足您的特殊要求，我们愿为您单台定制。您在使用我们产品时，可能还会发现一些不尽人意的地方，请您提出宝贵意见，我们在此表示衷心感谢。
■特点
* 可用于220V与380V电源频率为50HZ/60HZ电网，特殊电压要求可定制（AC1V~2400V）。
* 采用移相式触发方式、适用于阻性负载、感性负载、变压器一次侧等各种负载类型。
* 能与国内外各种控制仪表、微机的输出信号直接接口。
* 一台仪表可以同时控制多台触发板。
* 具有软启动功能，减少对电网的冲击干扰，使主电路更加安全可靠。
* 脉冲输出对称度小于0.1度。
* 同步电压范围宽AC1V~AC2400V。
n 选型指南
|
型号 |
应用场合 |
|
GBC2M-1TY |
用于普通交流调压与半控整流场合 |
|
GBC2M-1D |
用于交流点焊机控制场合 |
|
GBC2M-1T |
用于各类交流电焊机、电阻焊机、滚焊机控制场合 |
|
GBC2M-1Z |
用于直流电焊机或点焊机控制场合 |
|
GBC2M-1-K-TS |
用于小型直流电动机调速场合 |
|
GBC2M-1GL |
用于振动给料机控制场合 |
|
GBC2M-1-F |
用于单相风机调速场合 |
|
GBC2M-1-LC |
用于交直流发电机励磁控制 |
|
GBC2M-1CG |
用于测功机磁场控制 |
|
我公司的GBC2M-2型是GBC2M-1型的升级，含交流过电流保护功能（内置电流互感器）
可为您订制各类特殊用于的晶闸管触发板 |
■正常使用条件
* 海拔不超过3000米。
* 工作环境温度-30℃~55℃。
* 空气最大相对湿度不超过90%。
* 运行地点无导电及爆炸性尘埃，无腐蚀金属及破坏绝缘的气体或蒸汽。
* 无剧烈震动和冲击。
■安装使用须知
* 使用前认真阅读本说明书，严格按要求接线使用。
* 接线时要严格保持主电路电源A、N（B）与触发板电源、控制信号相位一致。
* 主电路与控制电路配线时务必不要束在一起。
* 要避免环境温度超过75℃，盘内温度超过75℃时，请充分考虑盘内通风问题。
* 安装时建议各方均留出20mm的空间。
* 请采用0.5平方毫米的软导线连接，电压电流反馈及电位器连接导线请分别用绞和线连接。
* 关于可控硅输出电压、电流的测量请使用测量非正弦量“有效值”的仪表。如：电磁式（动铁式）或电动势电压表、电流表。
■技术规格
|
额定输入电压 |
220V或380V、50/60Hz特殊电压要求可定制 |
|
输入电压范围 |
额定输入电压的15% |
|
可触发可控硅额定电流 |
5A~20000A |
|
负载性质 |
阻性、一般感性、纯感性、变压器一次侧、二次侧、纯电感线圈等 |
|
输入控制信号 |
①4~20mA②0~10mA③0~5V④1~5V⑤0~10v⑥手动电位器控制 |
|
过流保护 |
输出电流≥1.8倍额定值时，10ms内截止输出 |
|
可控硅过热保护 |
装置温度≥75℃时，截止输出 |
|
响应速度 |
半个周波之内 10ms |
|
控制电源功率 |
≤10W |
|
软启动时间 |
0~60S |
|
最大外型尺寸 |
185×85×35mm | |
