· LKS 1541烟气脱硫SO2分析系统

烟气脱硫SO₂分析系统是LKS　1500系列在线分析系统中有代表性的炉窑负压专用型在线分析系统，是烟气脱硫工程可靠、稳定运行有效监测的关键设备。可从技术配置方案中充分体现其技术先进性，应属于中高端在线分析系统。

· 技术配置方案及其技术指标

 1 0 0 1  在线SO2分析仪器推荐选用

   进口：IR200 型红外 SO2 分析器           日本横河公司            1台

   国产：QGS08C型红外 SO2 分析器               北分麦哈克

   量    程  0 ～ 2000ppmSO2                   零点漂移  ≤±1%FS/7d

   量程漂移  ≤±1%FS/7d                       重复性    ≤0.5%FS

1 0 0 2   LKP103 型干法中温取样探头                       本公司专有技术          1套

   取样温度＜ 650 ℃                           粉尘浓度＜ 500g/m³

   有完善的PLC程控内外加热反吹扫设计，         ＞ 0.3µｍ粉尘 过滤精度99%

1 0 0 3   TP401 型反吹柜组合件 (含德国诺冠电磁阀组 )      本公司专有技术       1件

1 0 0 4   样气传输管线（含柜内不锈钢管）                  抛光不锈钢管（特优品牌）

  高温窄型自控温电拌热带                       伴热温度 135±5℃           20m

1 0 0 5   防腐蚀不锈钢电磁阀                              德国诺冠公司             1件

1 0 0 6   电子冷凝器（含样气预冷却盘管 ）            出口样气温度 ＜5°±0.5 ℃       1台

1 0 0 7   蠕动泵（自动排放冷凝液），        排液量   0.3L/h       进口部件            1件

1 0 0 8   抽气泵                            抽气量   600L/h( 空载）  进口部件         1件

1 0 0 9   带针阀流量计                      直读流量 10～100L/h             2件

 1 0 1 0   PLC自控组件（64点）                             1套

1 0 1 1   电控组件                                        1套

 1 0 1 2   五通切换阀                                      美国 Swagelok 公司           1件

1 0 1 3   高效膜式过滤器（0.05µｍ粉尘过滤精度99%）                             1件

1 0 1 4   仪表盘   组装后称分析柜                         采用先进结构和材料         1件

1 0 1 5   标准气（带减压阀）                                                    2瓶

1 0 1 6   1 年备品备件                                                          1套

1 0 1 7   技术文件                                                              1套

1 0 1 8   技术服务                                                            全套

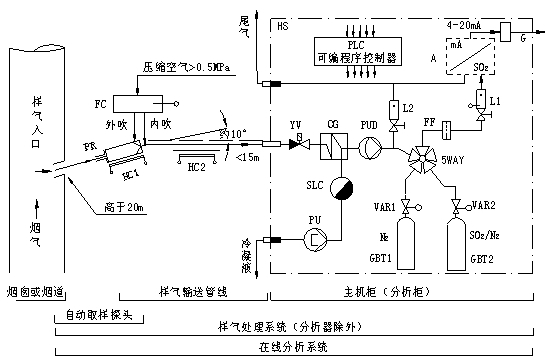

· SO2分析系统的气路流程图
