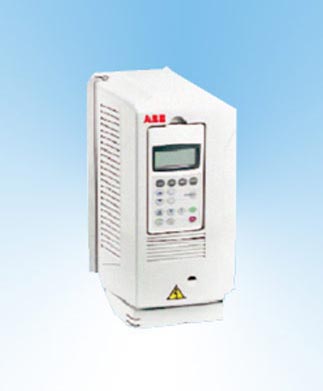

ACS800-01
紧凑型的结构设计
内部都配有扩展选项。包括抑制谐波的电抗器、传动保护设备、I/O扩展、具有启动向导的用户
控制盘和低噪音冷却风扇。
此外，模块内部还预留了一定的空间，供用户使用：即如果用户需要的I/O口超出了标准配置数量，也不必将扩展模块置于传动之外。因为杂传动模块内部预留有三个专为放置可选模块的插槽。这三个位置也可以为其他附件使用。
标准硬件特征
IP21防护等级
紧凑型设计
内置谐波电抗器
长寿命设计的风扇和电容
可编程的扩展I/O口输入端隔离
输入隔离端
内置I/O扩展和现场总线通讯模块插槽
配有启动向导的多语言控制盘
大功率端子，允许使用铝质电缆
三相供电电压380，400或415V功率值以额定电压400V为准
型号
ACS800-01-0003-3
ACS800-01-0004-3
ACS800-01-0005-3
ACS800-01-0006-3
ACS800-01-0009-3
ACS800-01-0011-3
ACS800-01-0016-3
ACS800-01-0020-3
ACS800-01-0025-3
ACS800-01-0030-3
ACS800-01-0040-3
ACS800-01-0050-3
ACS800-01-0060-3
ACS800-01-0070-3
ACS800-01-0100-3
ACS800-01-0120-3
ACS800-04
主要标准硬件特点
柜体安装的优化设计
满足EMC标准的模块
标准模块化设计
电缆接线变的很方便
I/O端子接线和移位变得方便
紧凑型设计
内置电抗器
超长寿命冷却风机和店电容
扩展可编程I/O
输入隔离
三个I/O和现场总线扩展插槽
大的功率
ACS800-04附件
内置的可选件：
制动斩波器
EMC滤波器
ENC61800-3，第二环境
用于电机保护的共模滤波器
模拟和数字I/O扩展模块
现场总线适配器模块
脉冲编码器适配器模块
多种输出母排可选件（AC800-04M）
平板式底托允许侧面
安装（ACS800-04M）
其它可选件：控制盘及安装组件
三相供电电压380，400或415V，功率值以额定电压400V为准
ACS800-04-0140-3
ACS800-04-0170-3
ACS800-04-0210-3
ACS800-04-0260-3
ACS800-04-0320-3
ACS800-04-0400-3
ACS800-04-0440-3
ACS800-04-0490-3
ACS800-07
ACS800-07标准硬件
紧凑设计
IP21防护等级
内置点抗器
快速熔器（R6-R8）
主开关（nxR8i）
可扩展编程I/O模块
6-或12-脉波（nxR8i）
超长寿命的风机和电容
经电气隔离的输入端子
内置式I/O和现场总线扩张插槽
配有启动向导的多语言控制旁盘
ACS800-07可选的附加件
模拟和数字I/O扩展模块
制动斩波器和制动电阻
柜体加热器
共模滤波器
端子块
Du/dt滤波器
接地检测
EMC滤波器
现场总线模块
IP22、42、54或54R防护等级
进线接触器和急停按钮
进线侧快速熔断器（nxR8i）
电机风机的启动器
电机误动作保护
编码器接口模块
顶进顶出布线方式
1或2个热继电器
3、5或8个PT100继电器以及有ABB应用工程部选加的相关附件
三相供电电压380、400或415V，功率值以额定电压400V为准
ACS800-07-0070-3
ACS800-07-0100-3
ACS800-07-0120-3
ACS800-07-0140-3
ACS800-07-0170-3
ACS800-07-0210-3
ACS800-07-0260-3
ACS800-07-0320-3
ACS800-07-0400-3
ACS800-07-0440-3
ACS800-07-0490-3
ACS800-07-0610-3
ACS800-07-0770-3
ACS800-07-0870-3
ACS800-07-1030-3
ACS800-07-1230-3
ACS800-07-1540-3
ACS800-07-1850-3
|
