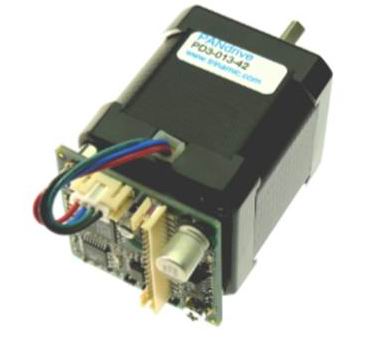

PD-013-42是结合42mm高扭力电机(NEMA17)而成的完整 机电一体（mechatronics）方案。它结合了可以控制数种不同型电机的电子控制部份。PD-013-42提供3种不同的扭力的选择，可以经由外接Step/Direction 界面控制。
简单容易使用的跳线连接器设计连接电源，界面，和多目的I/O。模块固件可以经由串口接头保持更新。此产品更配备了负载保护功能以方便维护电机运行中的安全。
供电特性
- 供应7V-30V 电压
匹配电机
- 长：53ｍｍ／59ｍｍ／69ｍｍ：
最大扭力0.27Ｎｍ／0.35Ｎｍ／0.49Ｎｍ
界面
- 高达350kHz微步频率的Step/ Direction
信号输入（5-24V信号），
- 驱动停止输入
- RS485主界面（附属选择使用）
- ２个接近开关输入端
特性
- 外部隔离的输入信号供步进，
方向和功能停止使用
- 可调式细分最高可达256微步
- 可调适待机电流
- 相对移动并经RS485运转CW/CCW
- 过负载stallGuardTM保护功能
软件
- 简单的终端软件控制ASCII通信协议
其他
- 提供所有外部信号连接用插入式端子接口
- 符合欧盟RoHS規格 |
