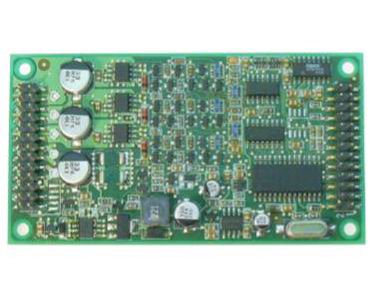

TMCM-160是一个通用直流无刷电机的控制驱动模块。此小型模块统合速度，扭力控制及所需的霍尔传感器的位置检测功能。位置检测的精度取决于电机本身。例如：标准的8极电机提供电机精度脚为15度。
此模块可经RS232或RS485（选择购买）界面单独操作或远端运行操作。此模块的小型设计（50x92mm2）很容易的与您的基板结合。多轴设计时只要将副数轴连结在1个基板上就很容易的被识别出来。TMCL-160完全匹配QSH4208电机。
供电特性
- 最高可达5A线圈电流
- 12V-40V 电机电源供应
匹配电机
- 霍尔传感器内藏3相BLDC电机
（从数瓦到180W）
- 速度最高可达100,000rpm
- 正常扭力时转速为4000RPM
界面
- ＲＳ２３２或ＲＳ４８５
特性
- 运行中参数变更即时生效（如位置，速度，
加速度等参数）
- 持续性速度驱动，持续性扭力驱动
- 自动位置确认及加速计算
- 远端控制时使用TMCL指令
- 低耗能，高效率回路设计
- 回路保护：过负载/过热
软件
- 独立运作或远端控制运作
- 提供PC软件简单容易设定所有参数
其他
- 2个双排2.54mm连结器
- 符合欧盟RoHS規格
- 尺寸：50x92 mm2 |
