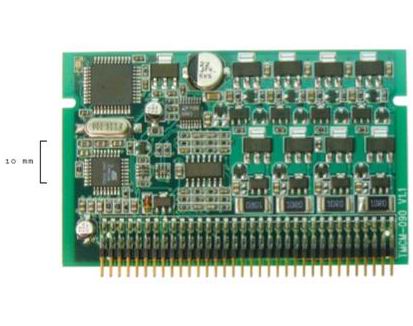

TMCM-090是一个高精密，高动力，超声波电机用超小型驱动模块。此产品是特别适用于4相超声波电机如”piezo legs”。它可与其他无驱动器的控制模块并用如TMCM-301或TMCM-302，或其他step/direction信号的控制器。配合TMCM-323便可设计编码反馈系统。它的小型设计让它容易与其他模块整合而成为最佳的解决方案。此模块可与一个基板配套连线，或另外设计专用的插销连接器。它的高微步细分让线性运动精度高达每细分2纳米.
供电特性
- 高达3kHz 计数。满步频率（400nF）
- 48V DC电机供电
- 5V DC 逻辑供电
匹配电机
- piezo legs 4相电机
界面
- Setp/direction信号输入（TTL/CMOS信号）
- SPITM 界面
特性
- 最高电机精度可达2048微步细分
- 支持4种不同波形：
Omega564,sine1585, Rhomb, Rhomb F
- 低EME设计方便简单使用
其他
- 此模块的插销街头与TMCM-035匹配，同时与TMCM-035的基板匹配
- 68芯连接器处理所有信号
- 符合欧盟RoHS規格
- 尺寸：80 x 50 mm2 (信用卡大小) |
