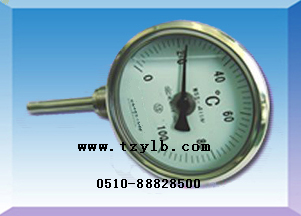

WSS-3/4/5/Z船用耐震双金属温度计
船用双金属耐震温度计适用于在船舶及相关设备上是一种测量中低温度的现场检测仪表。该温度计从设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点.
.jpg)
技术参数：
| 型号 |
公称直径
D(mm) |
测量范围
℃ |
分格值
℃ |
插入长度
L(mm) |
保护管直径
d(mm) |
安装螺纹
mm |
| WSS-3□ |
60 |
0-50
0-100
0-150
0-200
0-300
0-400
0-500 |
1
2
2
5
5
10
10 |
75;100;
150;200;
250;300;
400;500 |
6 |
M16×1.5 |
WSS-4□
WSSX-4□ |
100 |
10 |
M27×2 |
| WSS-5□ |
150 |
| 10 |
精确度：±1.5%
时间常数：不大于40s
保护管耐压：6.3MPa
电接点额定功率：20VA（无感负载）
最大工作电流：1A
持续电流：0.6A
最大工作电压：380VAC，220VDC
仪表执行标准：JB/T8803-1998
安装方式：
|
可动外螺纹管接头 |
|
M |
H |
SW |
d |
|
M16×1.5 |
12 |
18 |
Φ6
Φ8
Φ10 |
|
M20×1.5 |
16 |
22 |
|
M27×2 |
20 |
30 |
|
NPT1/4 |
15 |
18 |
|
NPT1/2 |
19 |
22 |
|
NPT3/4 |
25 |
30 | |
.jpg) |
 可动内螺纹管接头 |
|
M |
H |
SW |
d |
|
M16×1.5 |
12 |
18 |
Φ6
Φ8
Φ10 |
|
M20×1.5 |
16 |
22 |
|
M27×2 |
20 |
30 |
|
NPT1/4 |
15 |
18 |
|
NPT1/2 |
19 |
22 |
|
NPT3/4 |
25 |
30 | |
.jpg) |
固定螺纹管接头 |
|
M |
H |
SW |
d |
|
M16×1.5 |
12 |
18 |
Φ6
Φ8
Φ10 |
|
M20×1.5 |
16 |
22 |
|
M27×2 |
20 |
30 |
|
NPT1/4 |
15 |
18 |
|
NPT1/2 |
19 |
22 |
|
NPT3/4 |
25 |
30 | |
.jpg) |
卡套螺纹接头 |
 |
|
M |
H |
SW |
d |
|
M12×1.5 |
15 |
19 |
Φ6 |
|
M16×1.5 |
15 |
22 |
Φ8 |
|
M20×1.5 |
16 |
24 |
Φ10 | |
卡套法兰接头 |
|
D |
D0 |
D1 |
SW |
d0 |
d |
|
Φ60 |
Φ42 |
Φ24 |
Φ22 |
Φ9 |
Φ8 Φ10 | |
|
|
固定法兰 |
|
D |
D1 |
D2 |
H |
d0 |
d |
|
Φ105 |
Φ75 |
Φ55 |
Φ16 |
Φ14 |
Φ8
Φ10 | |
 |
|
备注：可提供ANSI、JB、HG等标准法兰。 |
| 型号 |
外形尺寸mm |
| D |
H |
L |
L1 |
L2 |
L3 |
M |
| WSS-30□ |
60 |
/ |
75;100;
150;200；
250;300；
400；500； |
62 |
12 |
|
16×1.5 |
| WSS-31□ |
46 |
60 |
| WSS-32□ |
44 |
55 |
| WSS-40□ |
100 |
/ |
72 |
16 |
27×2 |
| WSS-41□ |
46 |
94 |
| WSS-42□ |
44 |
82 |
| WSS-48□ |
58 |
64 |
| WSS-50□ |
150 |
/ |
72 |
16 |
| WSS-51□ |
46 |
112 |
| WSS-52□ |
44 |
82 |
| WSS-58□ |
58 |
64 |
| WSSX-401 |
100 |
/ |
72 |
16 |
42 |
27×2 |
| WSSX-411 |
46 |
94 |
| WSSX-421 |
44 |
82 |
| WSSX-481 |
58 |
64 |
使用与订货须知：
使用安装时保护管不可弯曲变形，保护管没入介质中长度不得小于100mm，测量大流量或强腐蚀介质时需加保护套管。
订货时请说明名称、型号、测量范围、保护管长及安装螺纹
