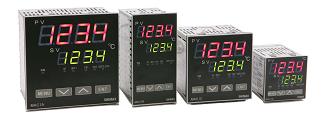

SHIMAX新希曼MAC50A/B/C/D数字控制器

品牌：希曼顿

名称：SHIMAX新希曼MAC50A/B/C/D数字控制器

型号：MAC50A-MSF-EN-NNNN

产品详细：

新希曼SHIMAX是在总结日本SHIMADEN岛电SR1/3/4型经济型仪表、SHIMADEN岛电SR91/92/93/94高性能仪表、MAC1高性价比仪表基础上，广泛听取消费者意见和建议基础上推出的新一代PID调节器，3组独立的PID参数,增加第二输出选件,增加第三组报警输出,更重要的是增加一组外部I/O输入和能和SHIMADEN岛电兼容的MODBUST通信协议。能完全代替SHIMADEN岛电SR1/3/4和SR91/92/93/94，SR37，SR49，SR51/52/53/54；SR61/62/63/64；SR71/72/73/74；SR73A，SR74A

◆MAC50系列PID是SHIMAX在全球同步推出代表日本最新电子技术的新一代PID调节器，0.25级精度，RS-485隔离通信，岛电兼容MODBUS协议，百分之百日本原装，最新技术新型电源，CE认证，2年保修。

◆ 无超调专家PID算法；3组独立的PID参数；2个独立的设定值；3路事件输出；3路开关量/CT输入。

◆ 全世界最薄的机身；新增铂电阻 -100.0～300.0℃ 量程；上电缓启动；手动调节输出。

◆ 自由输入：各种铂电阻、热电偶

◆ 各种输出：接点、驱动固态继电器、4～20mA DC、0～10V DC；双输出可选。

◆ 事件报警可设置为上下限绝对值、上下偏差、量程外等各种方式。

◆ 可由外部开关操作更改设定值、手/自动、AT ON/OFF等参数。

功能

代码

说明

1.系列

MAC50A-

DIN标准；宽96×高96×厚65 mm ，面板开孔尺寸：92×92mm

MAC50B-

DIN标准；宽48×高96×厚62 mm ，面板开孔尺寸：45×92mm

MAC50C-

DIN标准；宽72×高72×厚62 mm ，面板开孔尺寸：68×68mm

2.输入类型

自由
输入
M

热电偶：K、J、T、E、R、S、U、N、B、PLII、Wre5-26 输入阻抗：>500 KΩ
铂电阻：Pt100、JPt100
毫伏值：0～10mV、0～20mV、-10～10mV、0～50mV、0～100mV输入阻抗：>500 KΩ

电流 4～20mA DC 负载阻抗< 500Ω

电压0～10V DC，负载电流 < 2mA

3.调节输出1

接点 1a 240V AC 2A（阻性负载）

固态继电器（SSR）驱动，12V+1～-1.5V 20mA DC

电流 4～20mA DC 负载阻抗< 500Ω

4.电源

F-

100～240V±10%AC，50/60Hz

L-

24V±10%AC/DC，50/60Hz

5.事件输出

事件输出1、2（2组）接点 1a 240V AC 2A（阻性负载）

6.选件1

（任选1钟）

N-

无

调节输出2

C-

接点 1a 240V AC 2A（阻性负载）

S-

固态继电器（SSR）驱动，12V+1～-1.5V 20mA DC

I-

电流 4～20mA DC 负载阻抗< 500KΩ

事件输出

E-

事件输出3（1组）接点 1a 240V AC 2A（阻性负载）

开关量输入

D-

DI 4（1点）输入类型 5V DC 0.5mA

7．DI开关输入（选件2）

无

DI1、2、3，无电压接点或OC门，选择运行/停止

，手动/自动，AT，SV等

8．CT输入（选件3）

无

2点，用于负载断线报警，CT另选

9．模拟发送（选件4）

无

电流 4～20mA DC 负载阻抗最大500Ω

电压：0~5VDC，负载电流最大2mA

10．数字通信接口（隔离型，选件5）

无

RS485接口，岛电兼容通信协议
