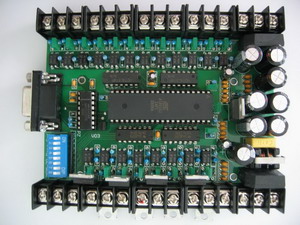

JMDM-20DIO简介
一、特性
1.8位高性能单片机作为主控制芯片；
2.主电源采用6/9V交流电，外围驱动电源采用12/24V交流电；
3.12路光电隔离数字量输入，NPN输入形式，输入电流为10mA；其中中有2路可作中断源，用于计数；
4.8路光电隔离数字量输出，输出电压为12/24V，最大输出电流为2A，输出口状态可回读；
5.系统采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，无死机现象；
6.有2盏LED灯显示工作状态；
7.有7个拨码开关可以设定一些参数；
8.有一路标准的RS232串口通信接口，可以与电脑等上位软件通信，也可以与多个控制器之间联机工作；
9.可直接通过RS232接口下载程序，无需烧录器，使程序修改，升级方便；
10.紧凑型 (适合任何尺寸的机箱) ，PCB尺寸：120mm*100mm；
11.用Keil C 或汇编语言编程。
二、规格
1.工作温度：-10~+65°C；
2.储存温度：-20~+80°C；
3.湿度：5~95% 无凝结；
4.功耗(无外部设备): +（7-12）V@ 0.5A (典型值)。
三、用途
1.可用于各种20个点以内的控制系统，可控制气缸，电磁阀，继电器，可外接光电式，电容式，电感式，霍尔式等各种传感器；
2.可用于替代20点以内的PLC用于各种控制场合（如各种机器控制）；
3.可用于单片机学习和试验。 |
