为何CAD中的图形在模型空间不显示，却在布局空间中正常显示
问题描述:

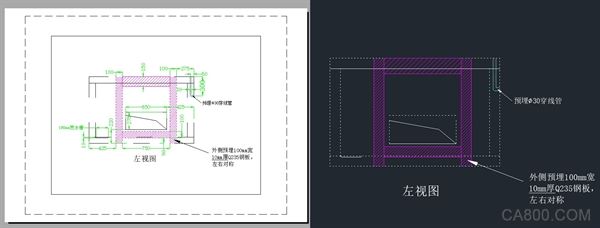

图形在布局空间里有显示，在模型空间里为什么没有显示但是却在布局控件正常显示？这个时候我们应该怎么办？
解决方案：
方案一：
如果图形是在布局空间内直接绘制的，那么它们自然只会在布局空间中显示，因为模型空间中并不存在这些图形。为了验证这一点，您可以在不进入任何视口的情况下，在布局空间中尝试选择这些图形。如果图形能够被成功选中，那么这就表明它们确实是在布局空间中绘制的。
方案二：
对于某些图形元素，如文字、标注和填充等，它们具有注释性特性。在布局空间中，这些图形的注释性比例会自动与视口的比例相匹配，因此能够正常显示。然而，在模型空间中，如果图形的注释性比例与当前设定的注释性比例不一致，就可能导致这些图形不显示。为了解决这个问题，您可以通过界面右下角的设置，切换到“显示所有比例的注释性对象”模式，这样所有注释性对象就会按照其实际比例在模型空间中显示出来。
以上就是CAD中的图形在模型空间不显示却在布局空间中正常显示的原因和解决方法，希望对您有所帮助
