晨控CK-UR08与欧姆龙PLC配置Ethernet/IP通讯连接操作手册

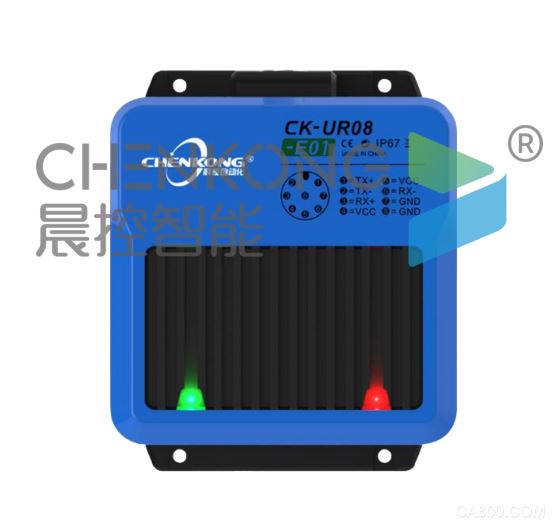

晨控CK-UR08系列作为晨控智能工业级别RFID读写器,支持大部分工业协议如RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。

本期主题：围绕CK-UR08产品的Ethernet/IP通讯协议与欧姆龙PLC进行通讯配置说明。

0、准备阶段

l RFID读卡器配置软件：RFID_TOOL

l 编程软件：Sysmac Studio

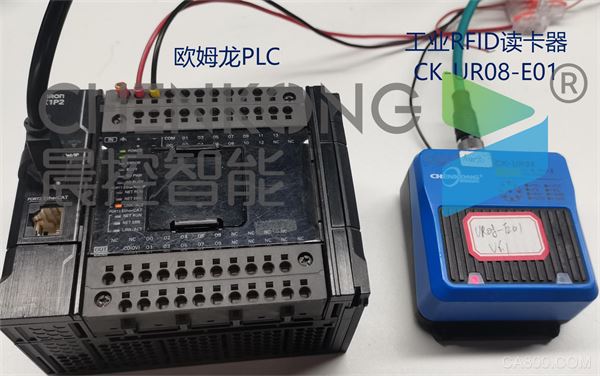

l RFID读写器：CK-UR08-E01

l PLC：欧姆龙系列PLC

l 通讯协议：Ethernet/IP

l 连接方式：以太网

配置设置：

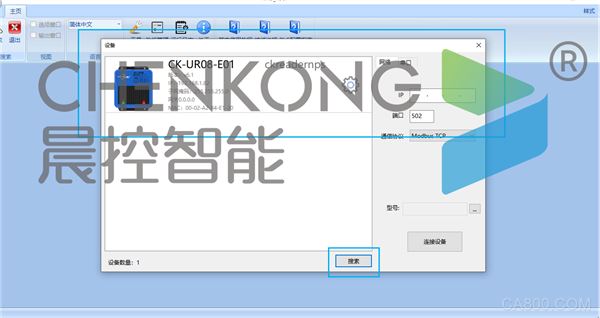

1、连接设备

打开配置软件，搜索设备后，

选择设备连接

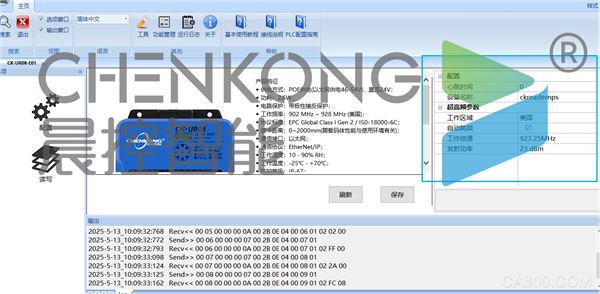

2、设置读卡器参数可查看和设置读卡器参数,按照需求进行相应的修改

通讯设置

1、新建变量

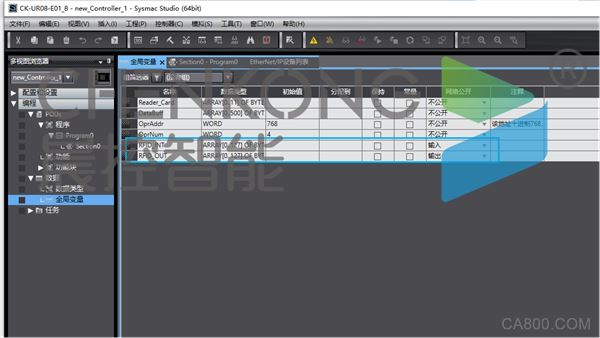

（1）打开欧姆龙程序，在全局变量中新建两个128的数组

（2）分别将网络公开设置为输入和输出，作为读卡器的输入输出

2、进入EIP设置

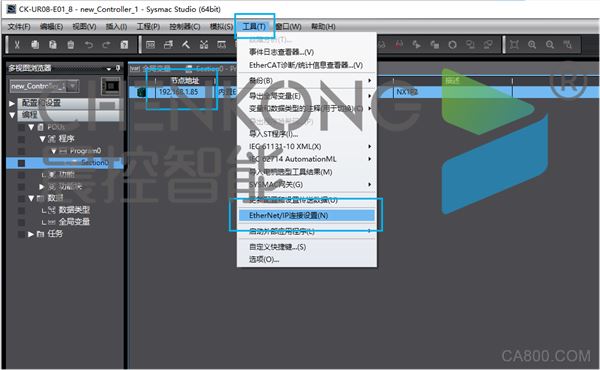

（1）在上方工具，点击EtherNet/IP连接设置
（2）双击需要连接的plc设置

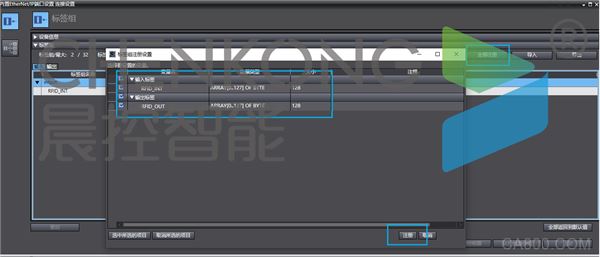

3、建立标签组
（1）在标签组右上角点击全部注册
（2）选择刚刚新建的两个数组变量，点击注册

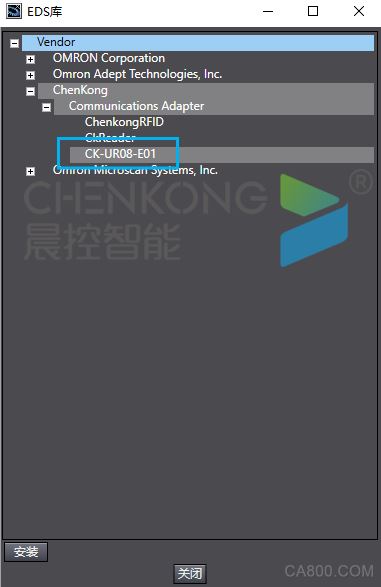

4、添加ESD文件
（1）右键工具箱空白处

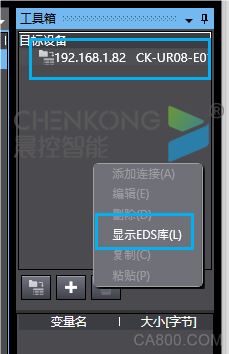

（2）点击显示EDS库，在库中添加设备eds文件

5、添加连接
(1)点击工具箱加号“+”。
(2)输入节点地址（案例以读卡器设备IP为192.168.1.80）
(3)型号名称：选择刚刚添加的eds文件。
(4)修订版：1
(5)点击添加
(6)右键加入的设备，点击添加连接
(7)填写输入输出，大小字节填写为128，选择刚刚添加的标签组

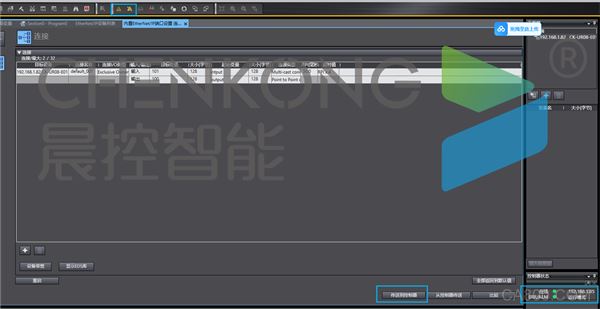

6、下载配置
(1)点击在线，连接PLC
(2)点击下方的传送到控制器，将配置下载至PLC中，即可连接完成

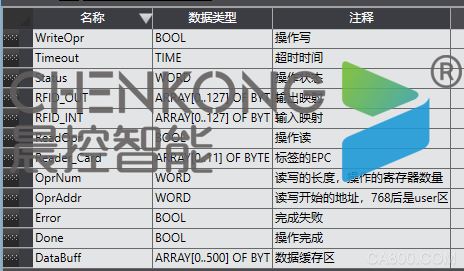

7、功能块使用说明

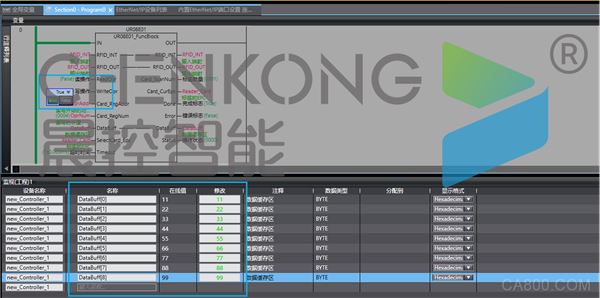

（1）写操作例子

1先将数据写入写数据块中

2触发写入操作

3等待操作完成置位，即数据写入到标签完成

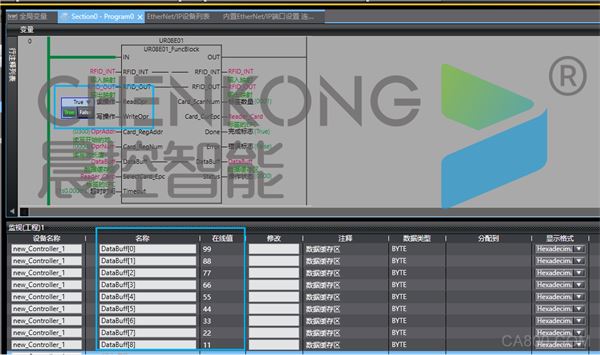

（2）读操作例子

1触发读取操作

2等待读取操作完成

3读取完成后在读数据块中取读取到的数据
