晨控CK-FR06与西门子PLC配置Profinet通讯连接操作手册

晨控CK-FR06系列作为晨控智能工业级别RFID读写器,集成控制器、天线一体，支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP等。

本期主题：围绕CK-FR68产品的Profinet通讯协议与西门子PLC进行通讯配置说明。

0、准备阶段

RFID读卡器配置软件：RFID_TOOL

编程软件：博图V14

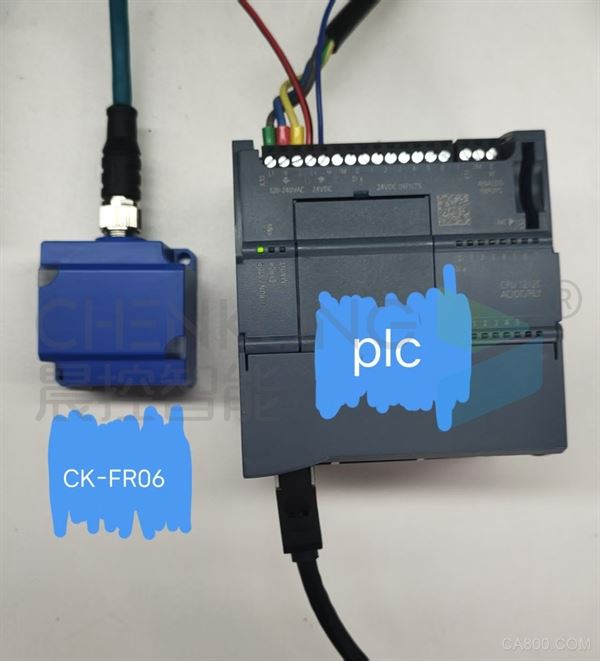

RFID读写器：CK-FR06-PN

PLC：西门子系列PLC

通讯协议：Profinet

连接方式：以太网

配置设置：
1、连接设备

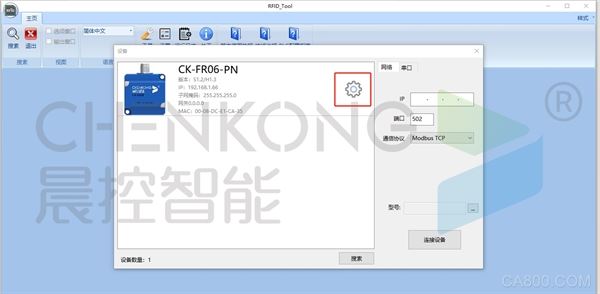

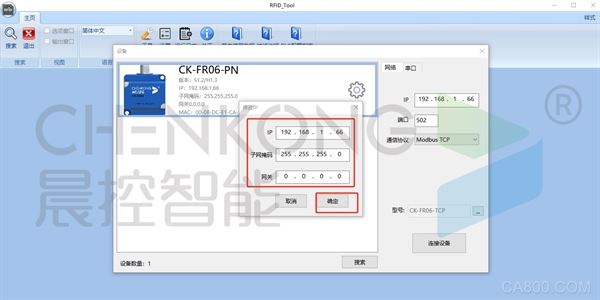

打开配置软件，搜索设备后，

选择设备连接,可查看或修改当前IP

2、设置映射内存

在配置中设置映射内存

点击保存，断电重启读卡器配置完成

通讯设置

1、安装GSD文件

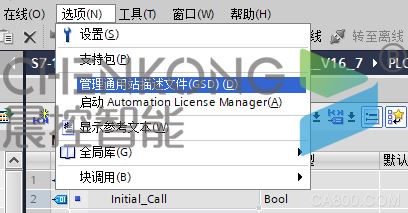

打开博途 -> 选项 -> 管理通用站描述文件GSD

选择GSD文件点击安装

2、创建工程

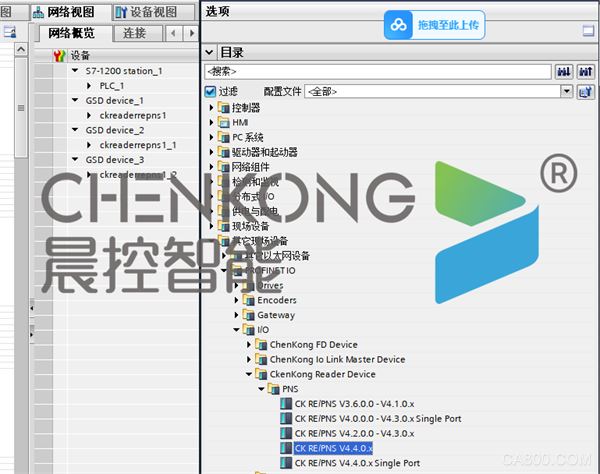

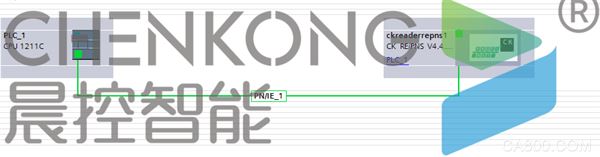

（1）打开软件 -> 创建工程 -> 添加新设备（PLC） -> 设备和网络管理 -> 找到“CkenKong Reader Device” -> 左击“CK RE/PNS V4.4.0.X”拉到左侧

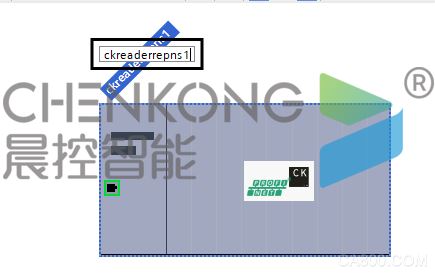

（2）双击“ckreaderrepns1”修改名字为“ckreaderrepns1”如果有多个读卡器修改为“ckreaderrepns1”，“ ckreaderrepns2”，“ ckreaderrepns3”，依次。（注意组态名称不能有中文、符号）

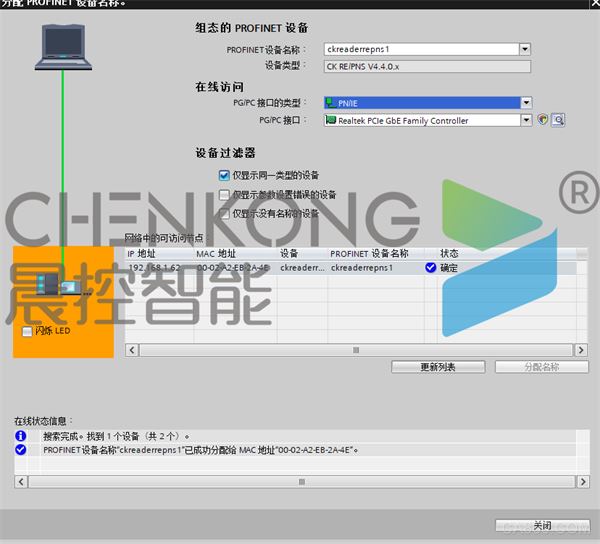

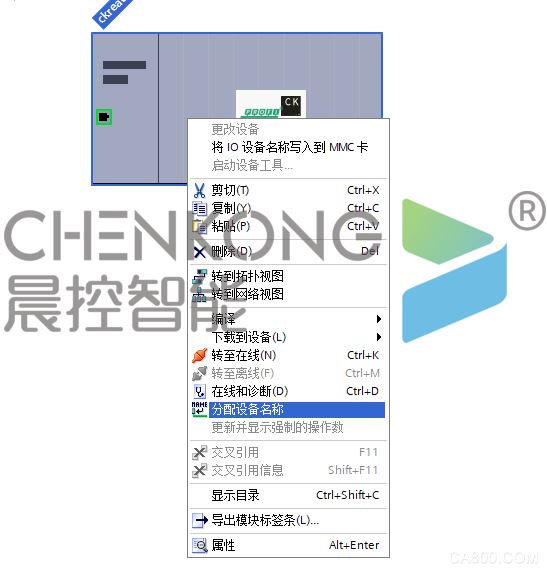

（3）右击——分配设备名称

（4）依次分配每个设备名称

注：读卡器不能连接，连接后会搜索不到

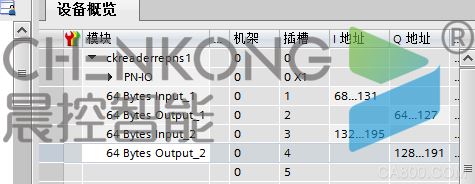

（5）配置映射内存（例子是配置128字节）

128字节

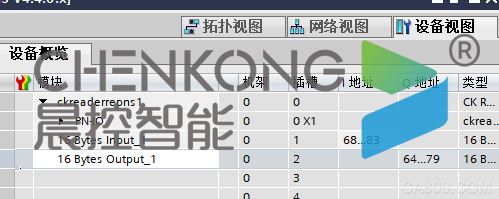

16字节

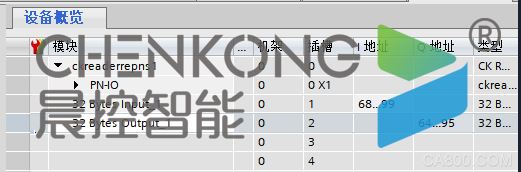

32字节

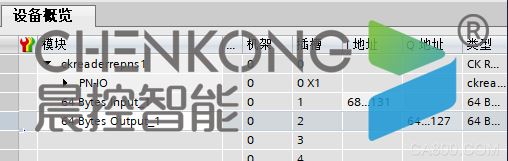

64字节

（6）下载程序到PLC，读卡器连接成功亮绿灯。

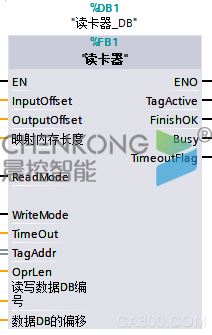

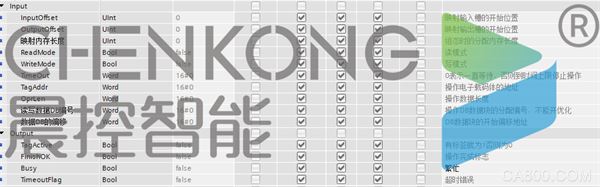

3、功能块使用说明

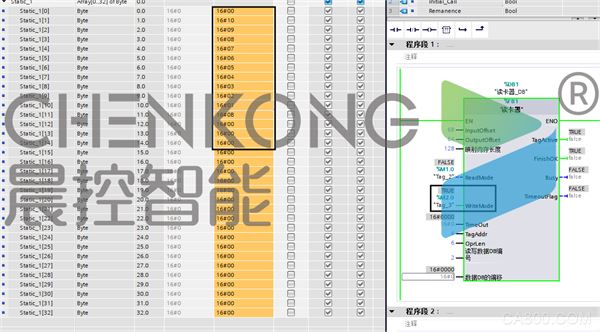

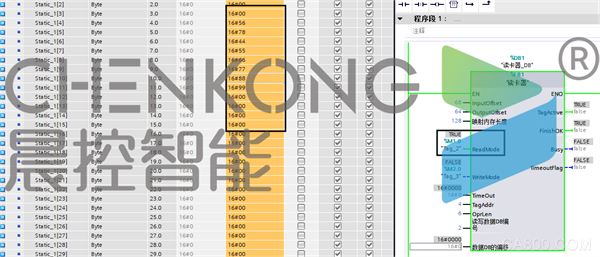

（1）写操作例子

1先将数据写入写数据块中

2触发写入操作

3等待操作完成置位，即数据写入到标签完成

（3）读操作例子

1触发读取操作

2等待读取操作完成

3读取完成后在读数据块中取读取到的数据
