产品简介

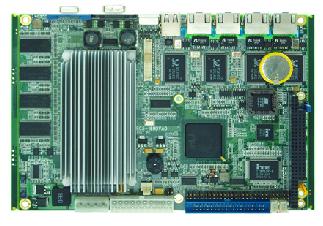

     EC5-1690是一款在203mmx146mm尺寸上开发出来的全功能嵌入式工业计算机主板。该款主板基于Intel ULV Celeron-M CPU芯片，板贴512M DDR内存，采用Intel 82852GM GMCH及ICH4南桥方案，无需风扇被动散热方案，板贴大容量内存彻底消除内存不良隐患，提升系统稳定性。独有4个百兆网口可连接多个网络设备，板上CF卡可用于系统引导，同时提供PC/104总线接口方便工业总线设备扩展。     多网络嵌入式主板EC5-1690适合于搭建无风扇多网络系统，具有低功耗、高性能及高可靠性特点，广泛适用于防火墙、VPN及商务级all-in-one服务器及工业网络应用领域。

产品特性

●  嵌入式Intel Celeron-M 800M\1G CPU芯片,低功耗，无风扇系统

●  标准板贴512M DDR内存

●  4个RealTek RTL8100C 10/100M网卡接口

●  支持LVDS LCD接口及高速USB2.0接口

●  支持CF卡引导系统

●  2个8路GPIO接口

●  可支持单5V供电方式

●  支持PC104总线，满足工业控制应用

产品规格

结构:             嵌入式3.5″工业计算机主板结构
处理器:           嵌入式Intel Atom N270处理器，主频1.6GHz
芯片组:           945GSE+ICH7M
内存:             支持单通道DDRII  SO-DIMM 400/533MHz内存，最大支持1GB内存
看狗定时器：      SIO内置WATCHDOG,128级，0～255秒，产生RESET信号，间隔2秒
网络：            2个REALTEK 8111C 10/100/1000M网卡接口，其中1个支持网络唤醒
存储接口：        2个SATA接口中，1个CF卡座
COM接口：         4个COM口（1个支持RS-232/422/485可选）
USB接口：         4个标准USB2.0接口，支持USB启动。其中2个是标准接口
显示接口：        1个标准VGA接口和1个2*18bit LVDS接口，可以同时支持双显
AUDIO接口：       HAD总线标准，支持Mic in,Line in,Speak out
I/O接口：         1个PS2 KB/MS接口
DIO接口：         16路GPIO,其中8路TTL输入，8路TTL输出
BIOS：            SST SPI BIOS
RTC:              含在南桥芯片内部，支持CMOS设置数据保存
LED指示灯：       电源、硬盘指示灯
总线接口：        1个PCI-104扩展总线
电源需求：        标准化的工业10Pin ATX 电源接口
CE设计：          串口、网络接口均采用防EMI设计
印刷电路板：      10层
工作温度：        -20℃～+70℃不间断工作，低功耗CPU无需风扇
相对湿度：        相对湿度5%～95%，非凝结
尺寸：            符合3.5标准尺寸，146mm×102mm
