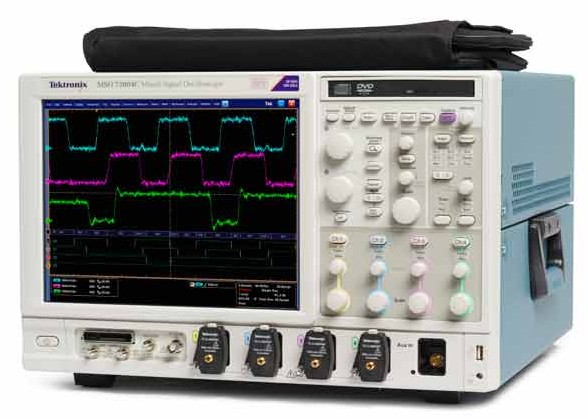

DPO/DSA/MSO70000系列示波器提供了杰出的信号采集性能和分析功能。它在全部4条通道上提供了完善的采集性能，发现实际信号。它提供了业内最高的波形捕获功能，可以捕获更多的信号细节。专门的一系列工具提供了更快的设计和一致性测试功能，自动设置、采集和分析高速串行数据信号。

1.高达33 GHz和100 GS/s

2.<9ps上升时间

3.<0.50%垂直噪声，>/<5.5有效位

4.16条逻辑通道，80ps定时分辨率(仅适用于MSO型号)

5.30多种可以量身定制的分析专用软件包

功能

1.33 GHz带宽

2.行业领先的100 GS/sec采样率

3.行业领先的信号保真度、最低噪声和最高有效位数(ENOB)

4.在全部4条通道上提供业内最高的波形捕获速率

5.16条逻辑通道，80 ps定时分辨率(仅适用于MSO70000系列)

6.各种连接支持选项，进行模拟/数字探测

7.Pinpoint?触发和高速串行码型触发，速率高达6.25 Gb/s

8.完善的数字串行分析解决方案
– 探测、触发、解码和分析

I2C、SPI、RS-232/422/485/UART、USB 2.0、MIPI? D-PHY DSI-1和CSI-2自动串行分析选项

优点

1.对28+ Gbaud和PCIe 3.0等电路执行精确检定、抖动检定和一致性测试，数据速率高达12.5 Gb/s。

2.全面分析，进行通道间及多路测量。捕获更多的细节(如快速边沿)，使用等效时间采样在4条通道上实现10 Terasamples/s的采样率。

3.以更多的余量执行测试，确保看到实际信号，提高测量精度。

4.高效发现和捕获间歇性(偶发)问题或事件。

5.模拟信号/数字信号相关视图，精确了解逻辑电路性能。

6.为小型元器件引线或电路板通路提供灵活的探测解决方案，消除专用夹具或成本。业内唯一的20 GHz TriMode? 探头和2.5 GHz差分逻辑探头。

7.特定标准触发功能，加速调试PCIe、SATA、USB及其它总线。

8.一系列专门工具，自动采集和分析高速串行数据信号，如SATA和DisplayPort，加快设计和一致性测试。

自动捕获和观察控制包和数据包开始位置和结束位置，识别常用总线业务的子数据包成分，如地址、数据、CRC、等等。

主要用途

1.设计验证，包括信号完整性、抖动和定时分析

2.检验、调试、检定或认证复杂的设计

3.根据行业标准调试串行数据并进行一致性测试

4.存储总线分析

5.设计原型启动和开关电源检验

6.考察瞬态现象

7.复杂系统的生产测试

8.瞬态信号或宽带宽RF 信号的频谱分析
