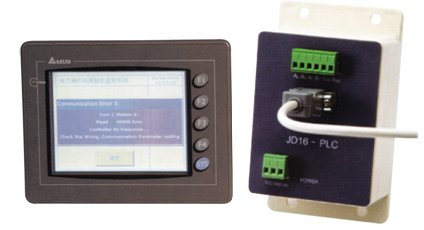

JD16系列监控器是采用人机界面，以可编程控制器和检测单元组成的电力操作电源监控系统。适合100~3000Ah 的直流系统，完成充放电管理和各项监控任务。配合我公司生产的各种110V或220V充电模块，可以组成各种电压等级的电力操作电源系统。JD16系列监控器均具有后台通信功能，特别适合无人值守和自动运行的场合。

功能简介

1·完成充电过程：可对一组或二组不同AH系统的16台充电机进行自动控制或手动控制，完成完整的各套系统的充电过程；

2·可以进行自动放电：在连续浮充720小时(用户可设置)后可选择自动进入放电状态对电池组进行放电，当达到放电终止电压时，自动进入充电状态。如果不选择自动放电，可在系统运行的适当时机进行人为的手动放电。手动放电在达到放电终止电压时也会自动进入充电过程；该功能可设置为自动或手动；

3·温度补偿功能：监控器对电池的环境温度进行检测，当温度较高时，自动对电池的浮充电压进行修订，修订值为在用户设定基础以上每度降低0.3V或可设置；并可设置电池报警温度；

4·交流管理功能：监控器对交流进行管理，当采用双路交流供电时，监控器同时检测两路六相交流电压。当常用交流电源出现不正常时(缺相、停电、过压、欠压、可设置、停电或缺相默认为50V左右)，会在自动断开并延时后自动切换到备用交流电源，当常用电源恢复正常后，监控器会在延时后返回常用电源；

5·控制母线调压：可以自动控制降压硅链的动作，保证控制母线的电压在正常的范围内；

6·报警功能：监控器对交流过欠压，缺相断电、母线过欠压、电池欠压、充电机过压以及系统绝缘故障等均给出报警；

7·开关量检测功能；

8·通信功能：有modbus 通信规约，可选波特率为1200~19200bps；

   特别说明：软件中可设置的CDT通讯协议由于遥测、遥信数据量大的原因并未采用！

9·软件免费升级：用户可通过电脑及移动U盘免费升级。

配套方式

1．   基本配置，可以完成完整的充电过程和放电过程管理，有交流电源管理功能。

基本配置包括

人机界面：AS57BSTD（5.7标配）/或10.4  1台(可选彩屏)

控制器：JD16         1台

交流检测单元：JG02   1台

直流检测单元：JI02    1台

2．   小系统配置，除完成电池管理和交流管理外，还具有24节电池检测、36路in和8路out开关量完成报警和调压功能、以及30路支路绝缘检测和母线压差检测。

小系统配置为在基本配置基础上扩展

     电池检测单元：JF02  1台

     绝缘检测单元：JH02  1台

     开关量单元：  JK02  1台

3．   大系统配置，除完成电池管理和交流管理外，最多可以具有54节 或108节电池的检测,36~114路开关量输入，30~240支路绝缘。

大系统配置为在基本配置的基础上扩展

电池检测单元：JF02    3或5台对应110伏和220伏系统检测54节或108节电池

绝缘检测单元：JH02    1~8台，每台可以检测30回支路

开关量检测单元：JK02  1~4台，每台可以接受36个开关量信息

4．   双电池系统配置，当系统采用两组电池两组母线时，要检测两组电池的电压，就要加多一倍电池巡检单元的数量。

5．   双充电机组系统，配置同大系统或同双电池系统，每组充电机数量为1~8台。

6．   母线如果分段，必须增加1台直流检测单元。

JD16主监控说明

主要功能

?         可实现对各检测单元及触摸屏的通讯，实现数据传递。

?         可对电池进行智能化充放电管理。

?         根据用户设置的告警参数，对各种故障进行告警，并传送到后台。

?         提供RS485通讯接口与后台采用MODBUS或CDT通讯协议进行通讯。CDT未采用。

JD16监控器自动保护功能

当监控器发现监控系统工作不正常时，会自动处理，具体如下：
