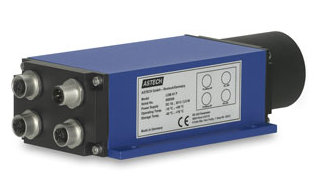

中距离距离传感器AST-D150 武汉在线式工业测距传感器
AST-D150 激光测距传感器专门用于对固定或移动的物体进行距离测量。AST-D150 型激光测距传感器专门用于对固定或移动的物体进行距离测量。MSE-D150 型激光测距传感器专门用于对固定或移动的物体进行距离测量。
激光测距仪传感器 AST-D150 Laser Distance Sensor 激光测距仪 激光距离传感器批发 激光位移传感器供应
在恶劣的户外环境下，仍能保持很高的测量精度和可靠性
工作电压范围大（从10V到30V）。可使用车载电源、工业电网电压或直流电源供电
功耗稳定，耗电量极小(在无电流报警时，功耗小于1.5W)
测量范围可达30米，超过100米时，须在被测表面安装反射器（依被测物反射率和环境条件而定）
使用可见激光束，易于瞄准被测物
灵活的可扩展的连接电缆，便于供电、双向数据传输、开关量和模拟量输出
通过微机或笔记本电脑，可输入各种功能指令，用于启动测量或输出测量结果
可用不同的参数对开关量输出和模拟量输出分别编程
随意设定报警距离范围，并能用开关量输出表示距离的正负超差
随意设定测量值的输出单位，包括：米、分米、厘米、英尺、英寸等
可用外部触发器实现远程触发测量
AST-D150A-200型激光测距仪，RS422串行输出刷新速率可达200Hz
概述
综述
AST-D150 型激光测距传感器专门用于对固定或移动的物体进行距离测量。
工作原理
AST-D150 型激光测距传感器采用相位比较原理进行测量。激光传感器发射不同频率的可见激光束，接收从被测物返回的散射激光，将接收到的激光信号与参考信号进行比较，最后，用微处理器计算出相应相位偏移所对应的物体间距离，可以达到mm 级测量精度。
可以用下列不同方式触发测量过程:
使用PC机手动触发
使用自动开始命令中的参数设置自动触发。
通过选择距离跟踪方式连续触发
通过外部信号遥控触发
主要应用
测量各种板材，如钢板，中板，橡胶板，塑胶板等的长度、宽度、厚度和位置
测量各种容器、大型罐体中的散装固体、液体、防腐材料、辐射物的准确位置
测量各种运动中特别是轨道上运动的物体，如起重机、轨道输送车的位置
热轧线：推钢机、推床、侧导板、导位板的开口度和位置测量。卷径测量
冷轧线：开卷小车位置检测，活套检测、卷径测量
技术信息
技术数据
|
应用
|
距离测量，用于无需反射器的 自然固体表面
|
测量范围
|
0.1-30m, 自然物体表面，可达100m，取决于被测物的反光情况
|
|
测量精度
|
±2mm, 白色表面， 超过30米时：±3mm
|
分辨率
|
0.1mm
|
|
重复性
|
1mm
|
工作模式
|
DT(测量自然表面)；DW(测量白色表面); DX(50Hz测量只用于D150-50型)
|
|
测量时间
|
0.16s - 6s，测量建立或自动测量方式时, 0.1s，白色表面DW命令； 20ms，白色表面DX命令(只用于D150-50型)
|
激光发散角
|
0.6mrad
|
|
激光等级
|
2级，符合 DIN EN 60825-1:2001-11(EC825-1)标准，≤ 1mW，(红色)
|
工作温度
|
-10℃- 50℃
|
|
存储温度
|
-20℃- 70℃
|
数据接口
|
RS232/RS422 (可转换)， 波特率9600，ASCII 格式8n1 可用windows进行内容设置
|
|
模拟量输出
|
对测量范围可编程，4-20mA， 负载阻抗≤500Ω， 精度：±0.15%，温度漂移<50PPM/℃
|
开关量输出
|
可编程开关量输出(中心点和滞后范围)，带负载能力0.5A
|
|
供电电压
|
10V-30VDC， 功耗：待机时<0.4W， 测量时<1.5W
|
传感器尺寸
|
212×96×50mm (L×W×H)
|
|
安装孔尺寸
|
100x85mm, 4xM6
|
重量
|
850g
|
|
防护等级
|
IP65， 铝壳
|
供货范围
|
传感器， 2米长10芯电缆，用户手册，参数设置光盘，4个M6安装螺丝
|
|
可选项
|
Profibus 接口，冷却套，接线箱， 不同长度的电缆，200Hz输出频率
|
|
|
外壳参数
外壳尺寸
